Arduino Led dados (5 / 9 paso)

Paso 5: Conecte los componentes con Arduino

Ahora... tomemos Arduino!
En primer lugar, conecte la tierra del Arduino con la línea de tierra de la placa

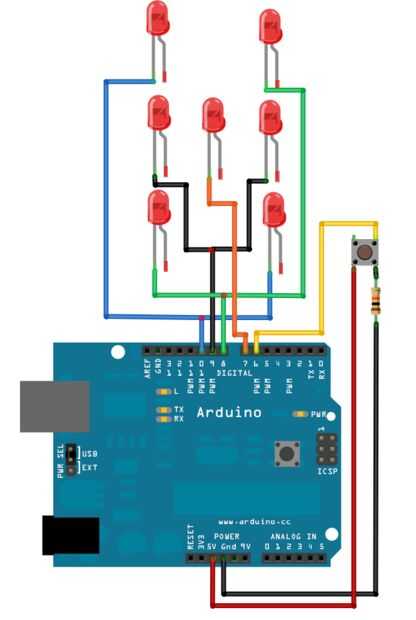

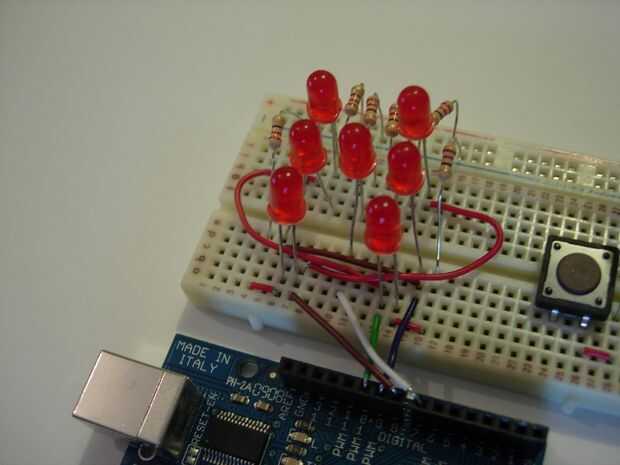

A continuación, conectar los Leds a Arduino... esta parte puede ser un poco difícil, pero hay un esquema útil.

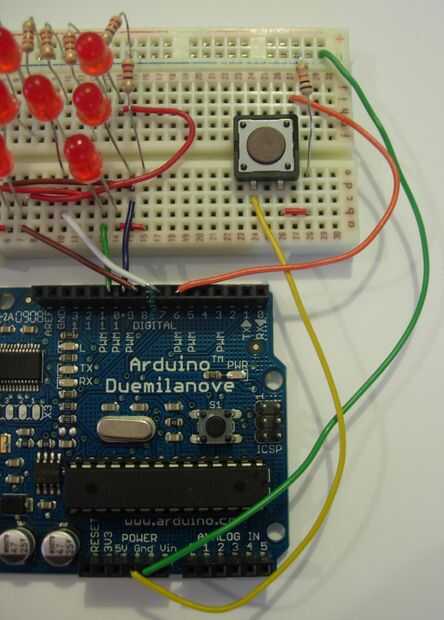

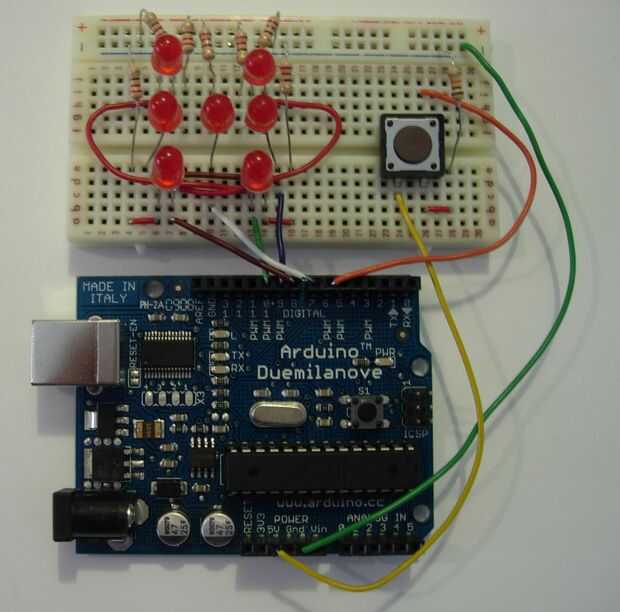

Por último, conectar los 5v de arduino con el botón y conecte el botón con el pin 6 del Arduino... tener cuidado también en esta parte y seguir la imagen.

Hey... listo!
