Paso 1: El LED del circuito

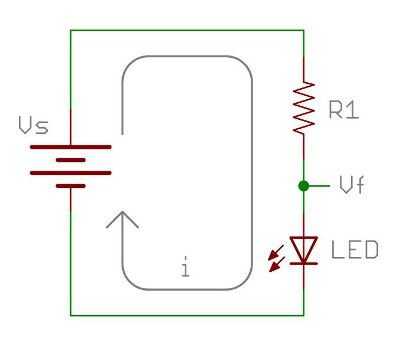

El circuito utilizado para este instructable es mostrado arriba. En orden para el LED a una corriente óptima de aproximadamente 20 miliamperios de la fuente de alimentación de Arduino 5V (con la etiqueta "Vs"), una resistencia de 200 Ohm (etiquetado como "R1") debe estar conectada el Arduino y el LED. Usando la ley de Ohm, V = IR, podemos ver que el LED realmente dibuja 23 miliamperios de Arduino y se mantiene dentro de límite de corriente 40 de pin de salida. Aquí encontrarás un breve resumen de la ley de Ohm:
https://Learn.Sparkfun.com/tutorials/voltage-current-resistance-and-ohms-law
