Paso 3: protoboard

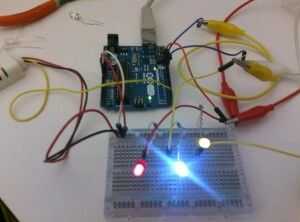

Tiempo para probar el código utilizando la breadboard. Asegúrese de que utilizar el mismo color de LEDs en la foto de arriba no lo hizo y funcionó en algunos temas.

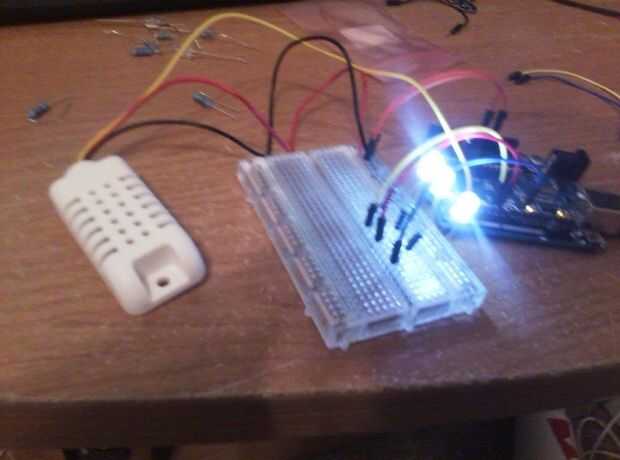

La otra imagen muestra la diferencia en el uso de las mismas LEDs, sé que es el sensor con cable pero todos los cables van a los mismos puertos que era antes de la había quemada.
Usted querrá asegurarse de que coincide con el tramo negativo de los LEDs de la fila negativa en el protoboard. La pata negativa (cátodo) del LED es la pata de la pieza plana dentro de la LED. Para ayuda en la polaridad del LED, haga clic aquí. La otra pata del LED, positivo (ánodo), tendrá que ser en la misma fila que la resistencia y eran el cable se conecta a la board.
