Paso 4: Ardweeny & LEDS
El Ardweeny de Solarbotics viene en un kit y requiere unos 30 minutos para soldar las piezas entre sí. Está destinado a ser utilizado en un protoboard y después de haber pan abordó el circuito, la soldadura a un pequeño trozo de tablero del PWB que puedo unir a su vez a la madera contrachapada. El Ardweeny hará girar junto con los LEDs.

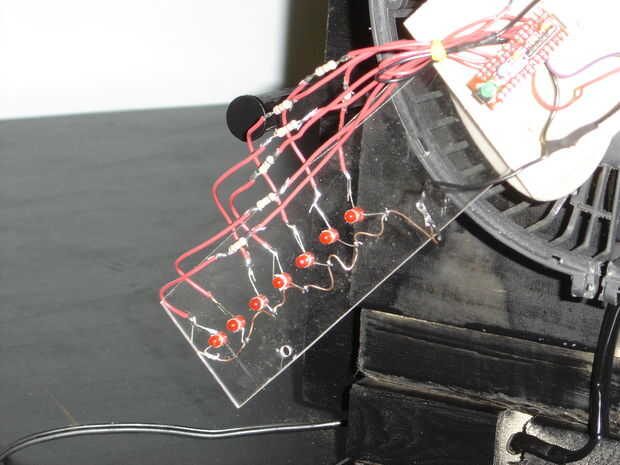

Después de la Ardweeny se construye, es hora de conectar los LEDs. He utilizado un cable de cobre desnudo como un cable de tierra común. Cada uno de los cortos cables de los LEDs es soldado al alambre de cobre y luego el alambre de cobre se conecta a tierra en el Ardweeny. De la pierna más larga, positiva, del LED Conecte un cable a la Ardweeny e incluyen una resistencia de 330 ohm en el circuito.
Conecté los LEDs a pernos 1,2,3,4,5,6,7 con el exterior más LED está conectado al pin 1.

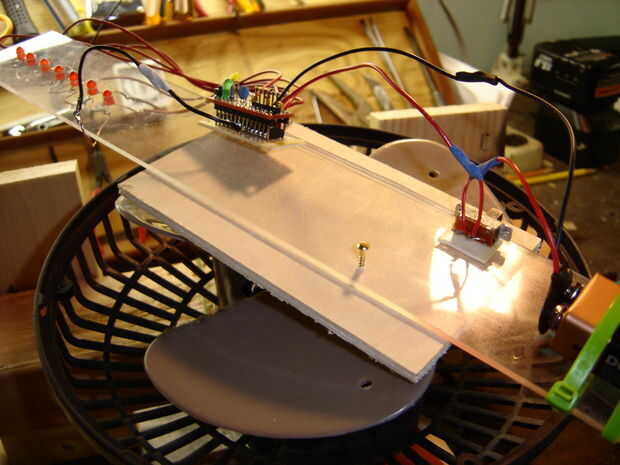

Después de efectúan todas las conexiones, fije el Ardweeny a la madera contrachapada. Usé un pequeño tornillo a través del PCB.
