Paso 5: Salas Sensor y batería

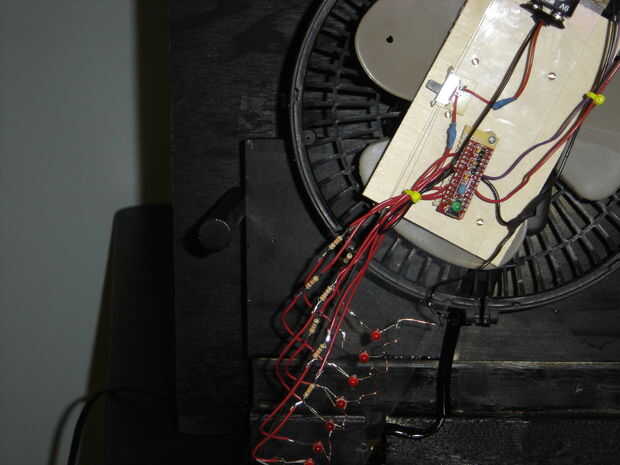

Fijar el Sensor de pasillos hasta el final del plástico. Yo primero soldar el sensor a un pequeño trozo de PCB y luego adjunto el PCB en el plástico con un tornillo pequeño.
Para conectar el sensor utiliza la siguiente información que conseguí en Adafruit: "funciona a 3, 5V a 24V. Utilizar conexión de la alimentación al pin 1 (todo el camino a la izquierda), tierra al pin 2 (medio) y luego un 10K tiran hacia arriba de la resistencia del pin 3 al poder. Entonces escucha en el pin 3, cuando el polo sur de un imán está cerca del frente del sensor, el pin 3 pasará a 0V. De lo contrario permanecerá en lo que la resistencia de pullup está conectada a. No ocurre nada si el polo norte de un imán está cerca (unipolar)."
Imán para el sensor:

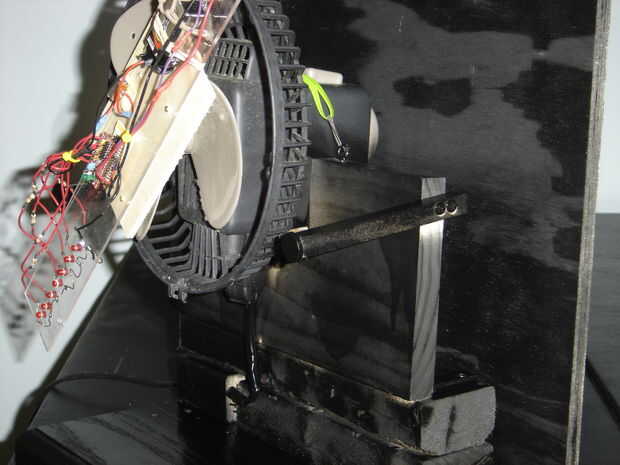

He atado un pequeño imán al extremo de un pasador y une el pasador para el soporte del ventilador. Lo hice en ambos lados del ventilador. Es importante que uno de los imanes tiene su lado sur hacia fuera y el otro imán tiene su lado norte hacia fuera.
idea: este sensor es un tipo de cierre, por lo que es un 1 o un 0. Cuando comienza la vuelta, el primer imán encenderá el LED y cuando llega a otro imán, se apaga les. Por supuesto esto es en conjunto con el software.
Cable morado va al pin analógico 0, negro a tierra y rojo al pin de un + (salida de 5 voltios).
Batería:
La batería de 9V debe colocarse donde actuará como un contrapeso para el plástico de giro. Si el plástico no es bastante bien equilibrado, sacudirá el ventilador todo cuando alcanza velocidad. Utilicé una combinación de goma y abrazaderas de alambre para sujetar en su lugar, pero aún pueden sacarlo si necesita reemplazo
Conecte los cables positivos y negativos de la batería a los pines adecuados. Incluí un interruptor para que puedo apagar la Ardweeny. El interruptor se une a la madera contrachapada con cinta de respaldo.
