Paso 2: Preparar el Leonardo
1-abrimos Arduino IDE
2 - abrir el bosquejo de ArduinoISP (archivo/ejemplos/ArduinoISP)
3 - cambiar las siguientes líneas (ver figura 1):
#define RESET SS a #define RESET 10
#define LED_HB 9 a #define LED_HB 13
(queremos utilizar el pin digital 10 para reajustar el objetivo y estamos creando el latido de corazón led en el pin 13)
4 - guardar el dibujo como LeonardoISP (por lo que se puede utilizar más adelante)
5 - elegimos Arduino Leonardo (herramientas/tableros/Arduino Leonardo) y el puerto serie correspondiente (herramientas/puerto Serial/COM **)
5 - subir
Si el bosquejo fue subido correctamente, verá el a bordo conducido (el que está marcado como L) haciendo una secuencia de latidos del corazón.
Ahora, en la carpeta del IDE de Arduino:
1 - crear una nueva carpeta en "hardware" con el nombre de leofix

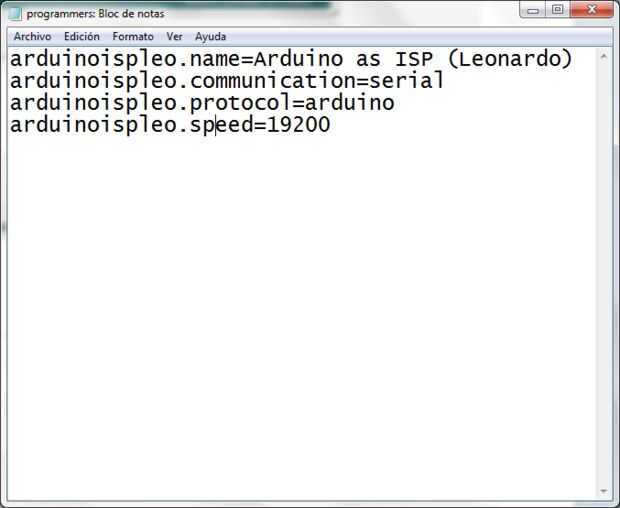

2 - abrir un editor de texto y pegue este código (cuadro 2):
arduinoispleo.Name=Arduino como ISP (Leonardo)
arduinoispleo.Communication=serial
arduinoispleo.Protocol=Arduino
arduinoispleo.Speed=19200
Guarde el archivo como programmers.txt (ver imagen 3)
A continuación conectamos unos cables a nuestro Leonardo (Figura 4):
Digital Pin 10,1(TX),0(RX)
MISO de ICSP, 5V, SCK, MOSI y GND (ver pines 6 pines en el cuadro 5)
