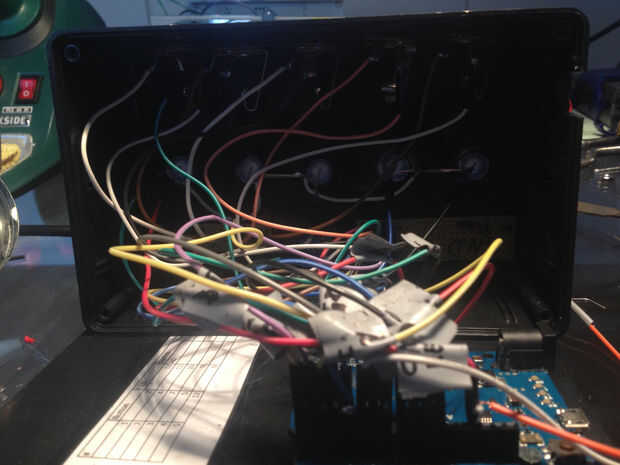

Paso 4: A partir de los cables

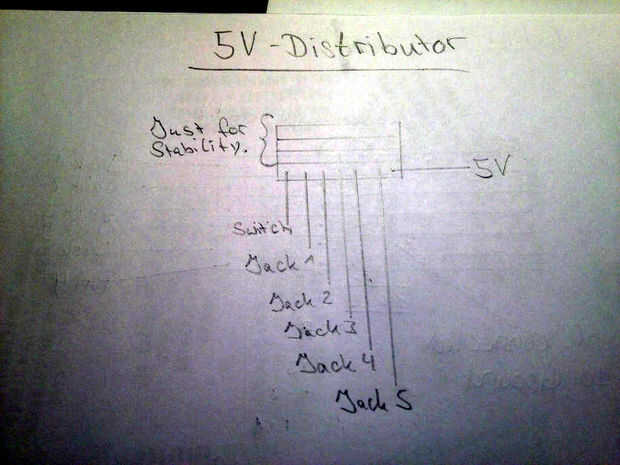

En primer lugar crear un tablero de poderdistribución con un simple trozo de PCB.
Tienes que conectar todos que los conectores y el reajuste del interruptor con los 5V.

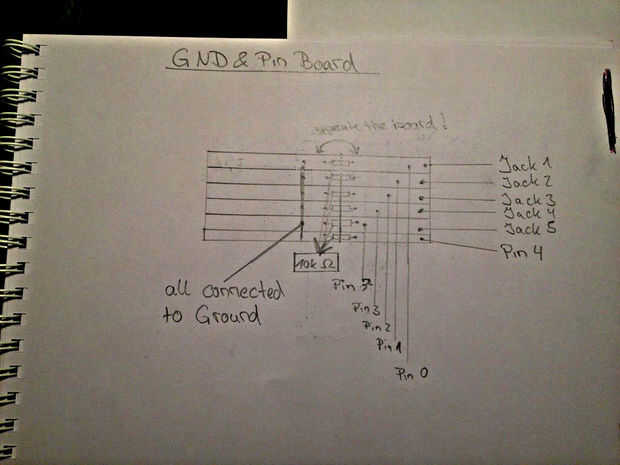

Ahora creamos una tabla que conecta sus pernos a la tierra con la 10k resistencia como en la foto.
Es muy importante que no hay ningún contacto eléctrico con la resistencia. Sólo rayar el cobre de la placa y comprobar con un Mulimeter.
Antes de conectar el LED, soldar las resistencias de 470 Ohm para el Anodes(+). Usted puede conectar todos los Kathodes(-) juntos y conectar a uno de los pines GND de la Junta.
Para el interruptor de Reset, necesita construir un cable que va desde el Pin 4 a un lado del interruptor, así como a la tierra y tablón de anuncios hemos creado antes. Al otro lado del interruptor se conecta al distribuidor de 5V.
Le mostraré un gráfico fueron todo pertenece en definitiva:
Pines digitales del Arduino:
Gato 0 1
1 Jack 2
2 Jack 3
3 toma 4
4 Interruptor de reinicio
5 altavoz hacia fuera + (no conectado por ahora. Simplemente coloque un alambre para más tarde)
6 LED DE 1
7 gato 5
8 LED 2
9 LED DE 3
10 LED 4
11 LED 5
GND preparar el cable para el altavoz hacia fuera
GND tierra y tablón de anuncios
GND LED Kathode
Distribuidor de 5V 5V
