Paso 3: Coser electrónica

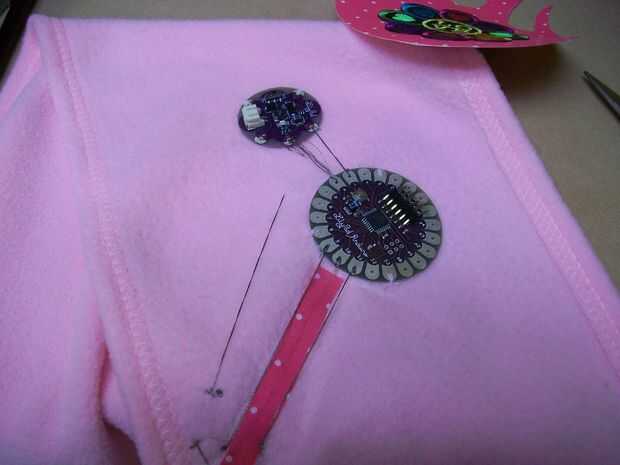

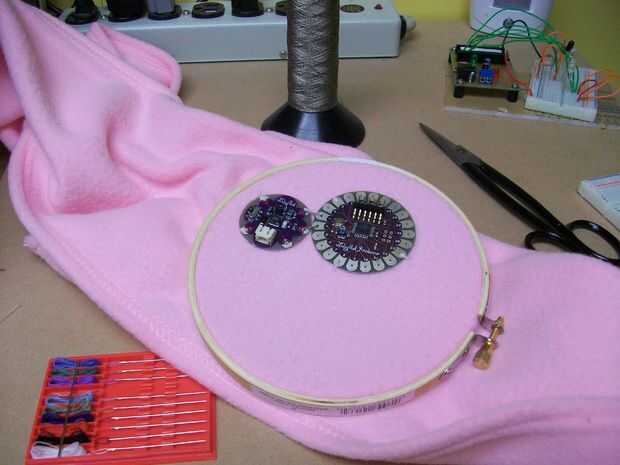

Como se puede ver en la primera foto, que tenía la placa de circuito de potencia demasiado cerca el Lilypad. Más tarde tuve que mover esto una vez que comencé a coser mi rastros de circuito.
El circuito real es bastante simple. Conectar alimentación positivo y tierra de la batería para el Lilypad. Luego las salidas de pin son los siguientes:
int statusPin = 13; LED de estado a bordo está conectado al pin digital 13
redPin int = 11; Pétalo de R el módulo del RGB LED conectado al pin digital 11
int greenPin = 9; Pétalo de G en el módulo del RGB LED conectado al pin digital 9
bluePin int = 10; Pétalo de B en el módulo del RGB LED conectado al pin digital 10
int sensorPin = 5; Fototransistor IR conectado al pin digital 5
Irpín int = 6; IR LED conectado al pin digital 6
Nota: mas sketch de Arduino es el final de este Instructable

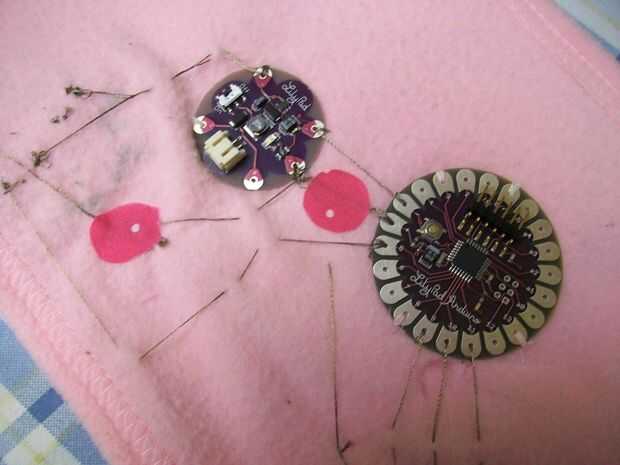

Punta: Puede utilizar algunas de sus piezas de desecho de tejido presionado sus rastros de circuito. Es importante que no cruzan o se toquen para que no creas un corto.
Punta: Como se puede ver, la parte inferior de su bufanda se verá de fea con los rastros de circuito corriendo por. Usted puede encubrir esto sea coser otra bufanda en la parte superior (dejando una abertura para programar su Lilypad) o cortando una bufanda de la tela extra utilizado para las formas de patrón.
