Paso 4: Emisor infrarrojo y fototransistor

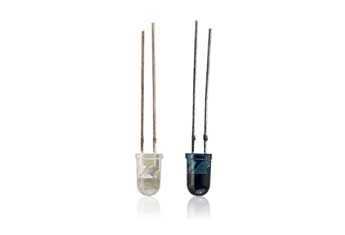

El emisor de IR es el que está teñida en color, y el fototransistor (detector) es el con el paquete claro.
Usted tendrá que agregar algunas resistencias en el emisor y el detector. Usé una resistencia de 10Kohm (marrón, negro, naranja) en el detector y una resistencia de 56 ohm (verde, azul, negro) para el emisor.

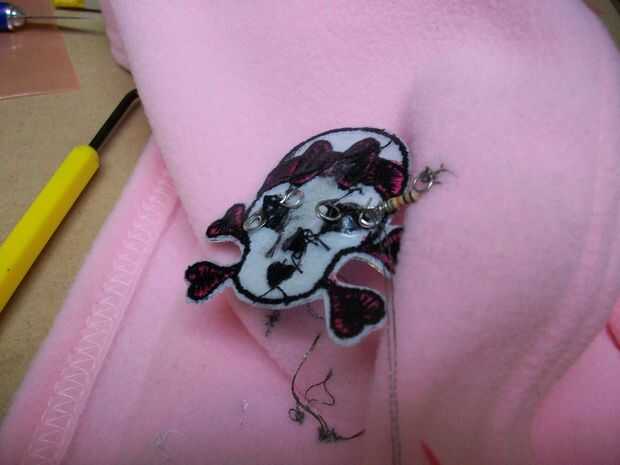

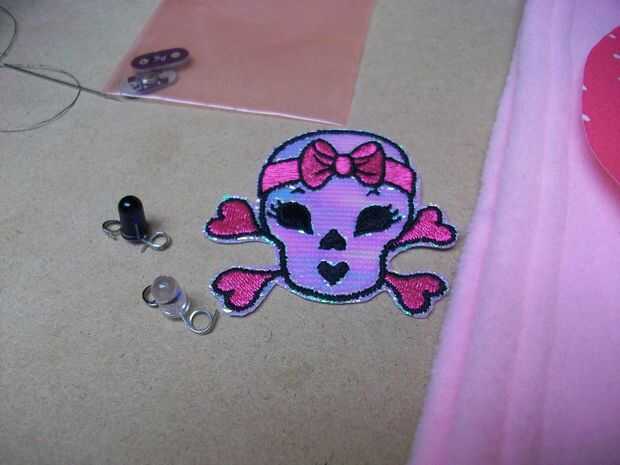

Para ocultar los componentes ya que el emisor y el detector será en la parte delantera de la bufanda, usé un hierro-en remiendo. Había rizado de las puntas de cada uno del emisor y el detector, entonces utilicé un cuchillo del exacto y corte una hendidura en cada uno de los ojos "X". Esto me permitió hacer el emisor y el detector a través de la revisión.

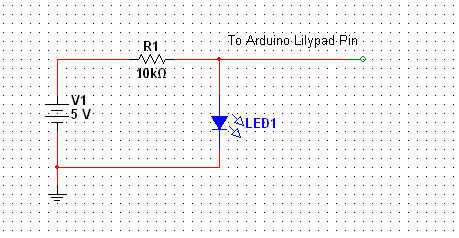

Hook-up: El emisor y el detector cada engánchate poder a resistencia LILYPAD PIN para IR LED a tierra. Consulte el esquema en este paso para mejor comprensión. Obtener más información sobre Levante resistencias por hacer por Internet.
Nota: Esquema completo es el final de este Instructable.
TIP: No podrás ver el LED infrarrojo luz. Si usted los ve a través de su cámara digital será capaz. Usted notará en mi video que se puede ver que el emisor está iluminando.
