Arduino LilyPad pato dinastía Hoodie con luces LED y sonidas (2 / 10 paso)

Paso 2: Diagrama: luz RGB

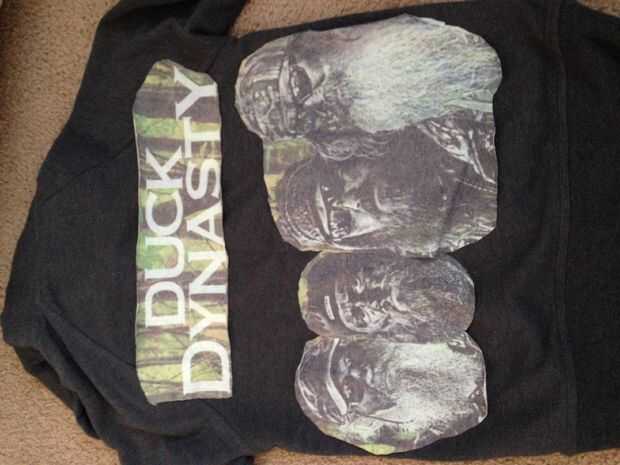

I primero cortar las piezas en la camiseta que iba a usar y coloca en la parte posterior de la capucha donde yo quería. Empecé hacer mi plano de luces RGB. Que bosquejar un diagrama de donde iba a coser las piezas de mi LilyPad y adjuntarlos a través del hilo conductor de mi luz RGB. El punto del bosquejo es para no "cables" (puntos) se cruzan, porque entonces el producto final no funcionará por lo que es una buena guia a seguir.

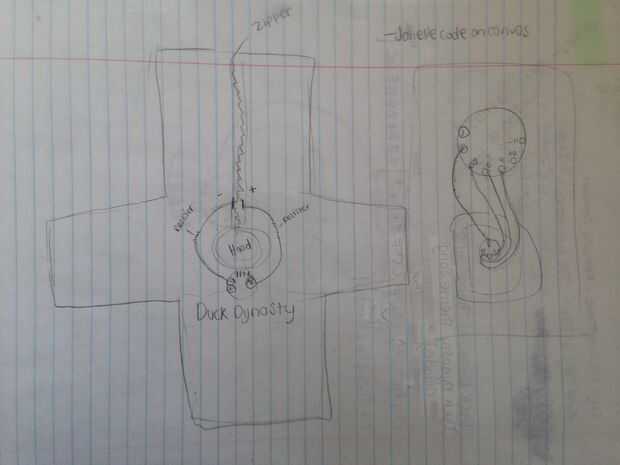

Este primer diagrama es específicamente para los circuitos de la luz del RGB y el primer modificador de la cremallera para él. El lado izquierdo del mapa muestra el esquema del circuito para el interruptor de cierre (el círculo con el "+", "-", y "A2" es el Arduino LilyPad. Donde he marcado resistentes sólo es opcional añadir. Sólo sirven al propósito de una conexión más fuerte pero puede coser una línea de hilo conductor sólido sin y trabajará muy bien). La parte derecha del diagrama es el esquema del circuito de la luz RGB para el LilyPad.
