Paso 1: Montar los circuitos de interfaz

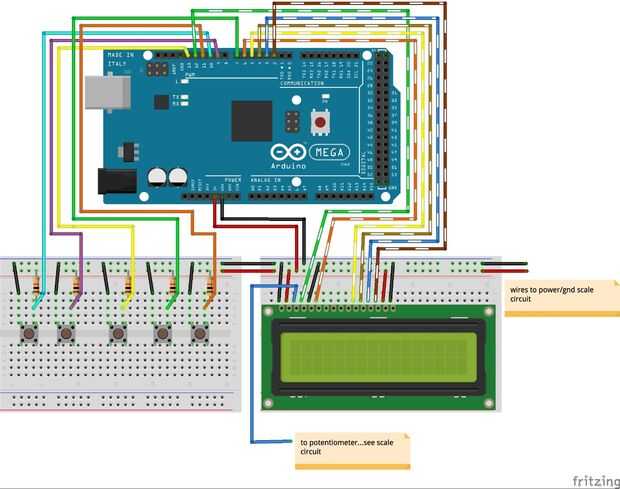

Lo primero es lo primero, vamos a armar la interfaz. Esto hará que algunos de los pasos de calibración más tarde un poco más fácil. A partir de la pantalla LCD y potenciómetro asociado Marque el alambre (puesto en el circuito de la bomba), hasta un protoboard según el diagrama de arriba. El potenciómetro está solamente allí para controlar el contraste de la pantalla, por lo que no debe ser en el panel frontal, obstaculizar el resto de la interfaz.
Procede a los botones. El pequeño botón dos fueron rescatados de la escala de circuitos, así que usted puede esperar para ponerlos a menos que tengas otros botones que prefieren utilizar (botones más grandes podrían adaptarse mejor los dedos). El botón verde es el GO, el botón rojo es el botón STOP y el botón amarillo es el botón de OK para la navegación del menú. Los dos botoncitos se utilizan como izquierda (cyan) y derecha (púrpura) para navegar por los menús. Alambre para arriba como la placa izquierda en el diagrama anterior.
