Paso 4: (Opcional) Hacking la escala
Si usted decide ir con la escala, esto es cómo usted puede ir sobre él. Esto implica desarmar la escala, por eso tienen un destornillador o dos mano. También implica sin soldar componentes en el circuito, por lo que un soldador es una necesidad.

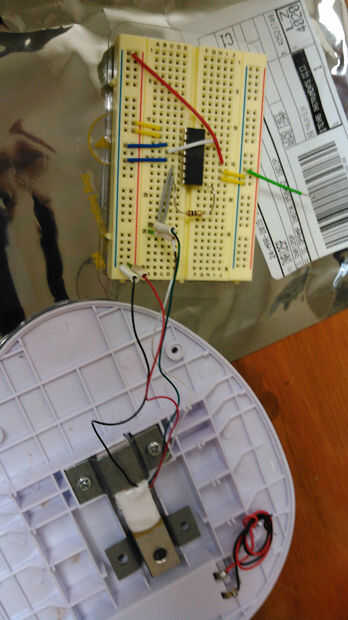

Abrir la escala para llegar a la placa de circuito interior. Debe haber cuatro alambres juntos, un E +, E-, I + o s + y me - o S-, que son rojo, negro, verde y blanco. Separar estos de la Junta Directiva. También separar los cables va a la fuente de alimentación y retire la tabla de la escala. Si tiene botones, no dude de despegar para su interfaz. Hay un buen tutorial aquí:
Los cables probablemente tendrá que ampliarse, pues algunas extensiones a les de la soldadura y cubra las uniones con el tubería del encogimiento. Ahora la escala ha sido hackeada para trabajar con nuestro Arduino.
Nota: Las células de carga en la balanza de cocina no tienen la precisión que dicen. Además, existe un umbral adicional que superar antes de la escala puede detectar variaciones bastante pequeñas, que en nuestro caso encontramos 400 gramos. Ese umbral determina el peso mínimo del envase medido en. Este problema es por el volumen medición de barrena es una opción mucho mejor para la precisión. Este paso también incluye una manera de averiguar el umbral de la escala que usted elija, si vas a esa ruta.

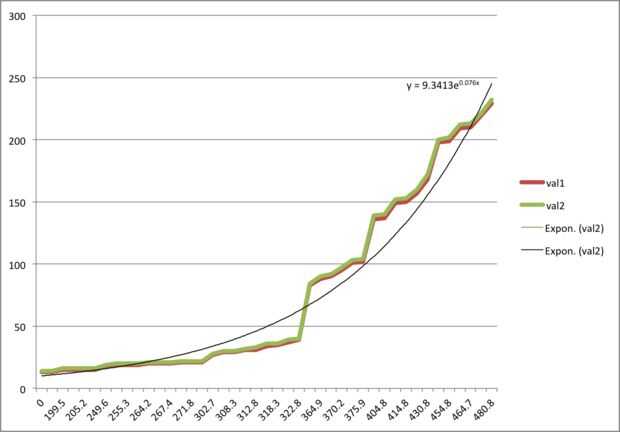

La forma más fácil para encontrar el umbral es conectar la báscula hasta el Arduino. Utilizando el ejemplo de leer serial desde el código de Arduino debe ser abundante. Puede tomar la parte de tensión y tomar el número de 0-1023. También ayuda a tener una escala está preparado o una buena variedad de pesos gramo a utilizar en la escala. Lo que buscas es el peso que el número Arduino consigue cambios por un valor de un gramo. Es posible obtener mayor precisión cuanto mayor sea el umbral, pero con la escala que utilizamos, esto fue lo mejor que podríamos obtener. Cada escala es probablemente diferente, pero es nuestra carta de calibración. Tiene una curva exponencial, así que basado fuera de que su umbral es donde la curva comienza a moverse hacia arriba más que hacia los lados.
