Paso 3: Conectar
Cada Neopixel tendrá un positivo y negativo y datos
va la línea y el mismo que sale. Cada uno se conecta juntos de manera encadenada. Tan los datos sale en la primera de ellas entonces y en el otro.

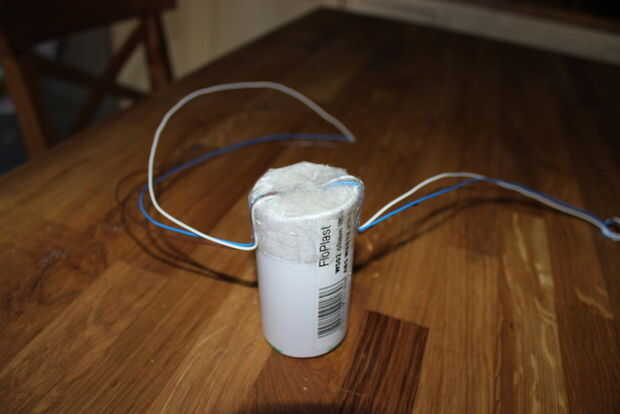

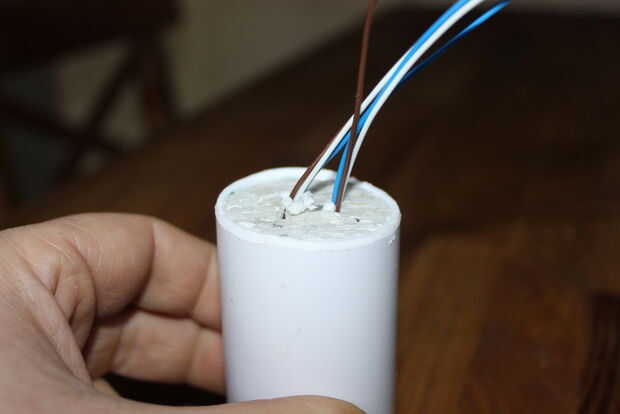

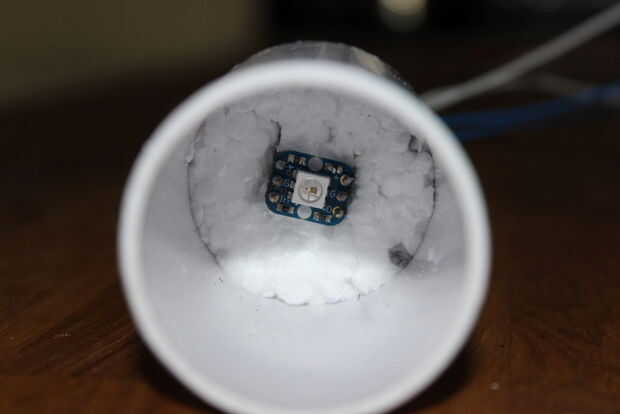

Cada LED cableado fue empujado por el poliestireno, luego esto fue colocado en el tubo y asegurado en su lugar con cinta

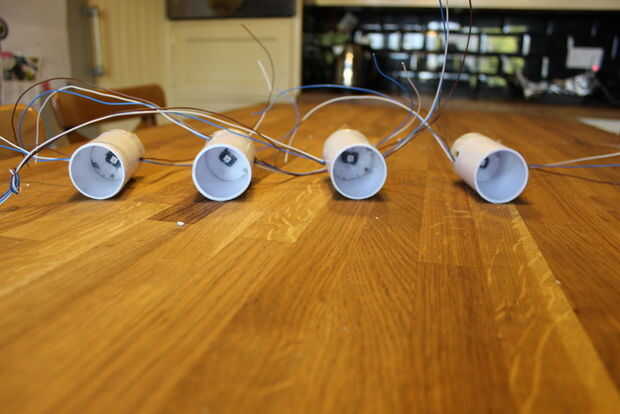

Arriba es una cadena de ellos conectados para comprobar que todo estaba funcionando ok.

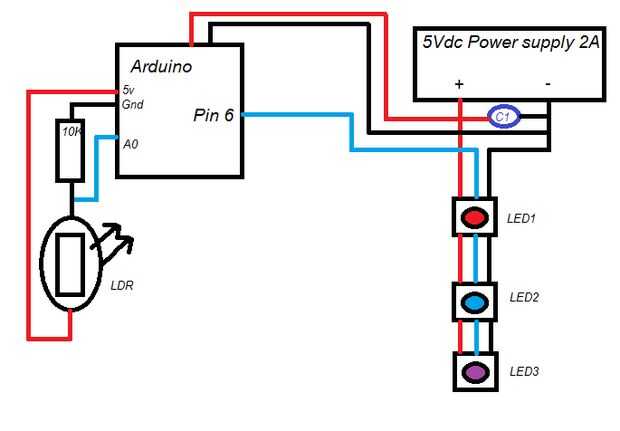

El diagrama de cableado muestra que la línea de datos está conectada al pin 6 de Arduino
Se conecta el resistor de 10K entre el Arduino A0 (entrada analógica) y conector de tierra.
El LDR se conecta entre el mismo pin A0 y el pin de salida de 5v de Arduino.
Esto proporciona un divisor de voltaje que el voltaje en el pin A0 variará depende de la luz en el LDR
Esta variable entrada proporcionará el programa con un número variable para que el programa puede decir si es de día o noche.
Se pone un condensador de 1000uF a través de la tensión de alimentación para reducir cualquier picos en las líneas de corriente cuando la conexión/desconexión

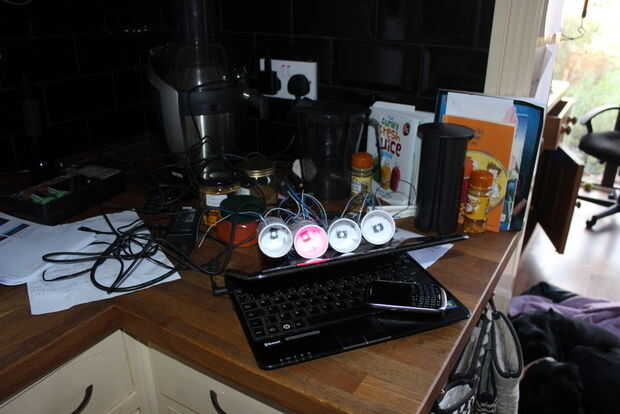

Número del cuadro 6 muestra los LEDs como una prueba de configurar. En la noche los tubos de luz entonces haciendo más brillante.

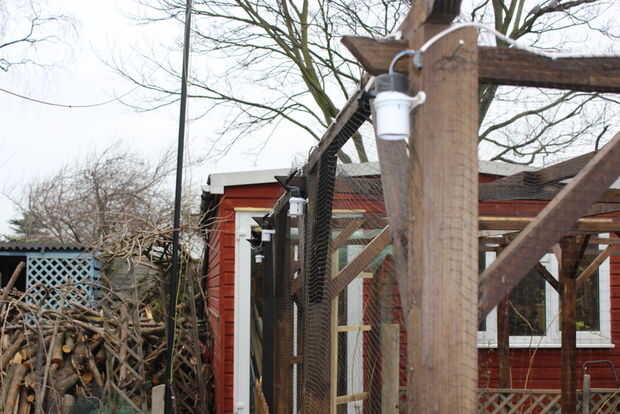

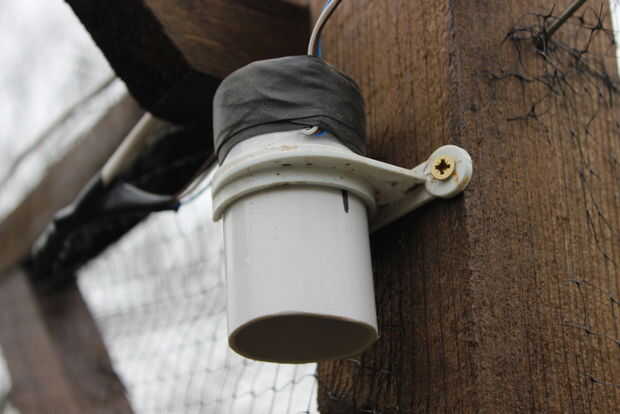

He conectado 8 de ellos a mi terraza en el jardín como se muestra por encima de la última foto. Cada uno se ha ajustado en auto trajinando cinta que los hace a prueba de agua. El controlador Arduino está en mi Conservatorio unos 5 metros de distancia.
