Paso 3: Conectar todos los componentes

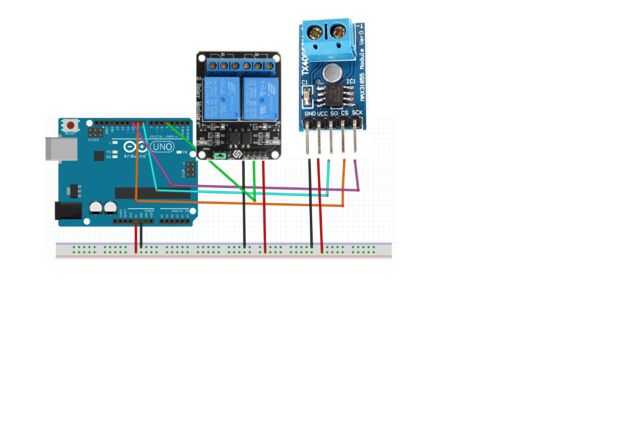

Los componentes fueron conectados con el Arduino como se muestra en la imagen. El pin de control del relé fue conectado al pin digital 4 en el Arduino. Para el módulo de termopar, los pernos fueron conectados como sigue:
ASÍ Digital Pin 8
Pin Digital CS 9
Pin SCK-Digital 10
ADVERTENCIA: Este paso consiste en la extensión de cableado al relé. La extensión se conectará a la tensión de pared de 120V CA, que puede ser peligroso, así que tome las precauciones necesarias. El cable de extensión debe permanecer desconectado durante este paso. No soy un electricista, para proceder a su propio riesgo.
La extensión fue conectada al relé para que la energía a la cuerda se apagará cuando Arduino energiza el relé. Así, si decido desenchufar el Arduino, el ventilador seguirá teniendo poder.
