Arduino maestro Modbus RTU y HMI GT01 Panasonic

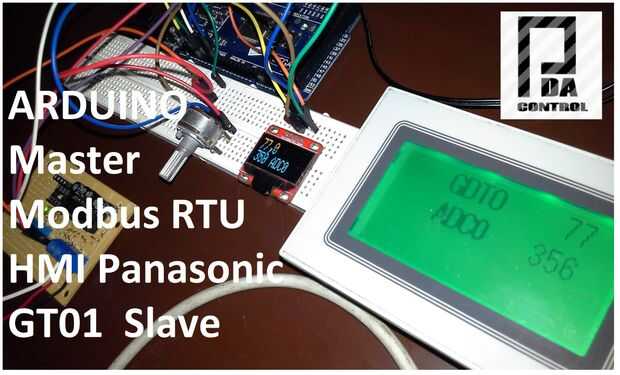

En esta ocasión hice nuestra comunicación de arduino con pantalla monocromática de HMI Panasonic GT01 via RS232 Modbus RTU, Arduino pantalla como maestro y esclavo.

Resumen

1. el valor del ADC 0 de arduino de un potenciómetro de 100 k se mostrará en el Panasonic de HMI

2. valor introducido desde un teclado numérico desde el HMI fue exhibido en la pantalla oled de arduino.

Más información:
Blog PDAControl inglés

Blog PDAControl Español

Etiquetas: Arduino Modbus RTU, Arduino Industrial, Maestro de Arduino, HMI de Arduino, Arduino Modbus maestro, Arduino maestro Modbus
