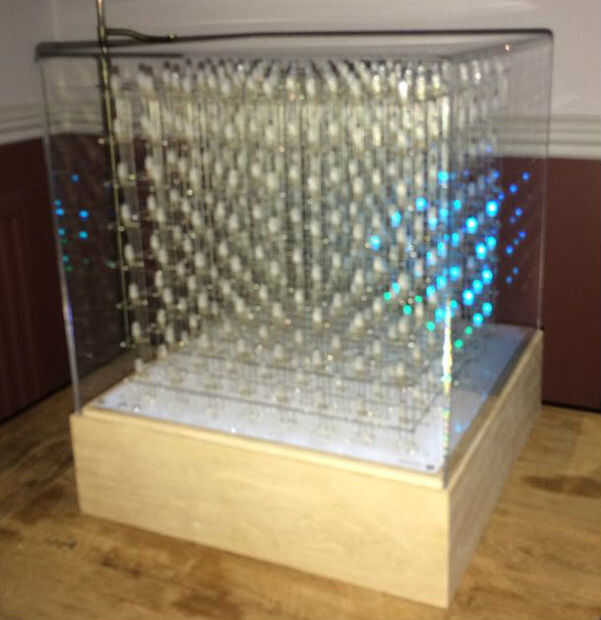

Arduino Mega 8 x 8 x 8 RGB LED cubo

"Por lo tanto, desea construir un 8 x 8 x 8 RGB LED Cube"

Yo he estado jugando con la electrónica y de Arduino por un tiempo ahora, incluyendo la construcción de un controlador de interruptor de alto amperaje para mi coche y un seis lane Pinewood Derby juez para nuestro grupo Scouts.

Estaba intrigado y me enganchó entonces cuando encontré sitio de Kevin Darrahcon sus explicaciones detalladas y construir de video.

Sin embargo hubo un par de áreas de su estructura que pensé que podía mejorar.

En el lado positivo:

• Explicaciones detalladas de Kevin del código de Arduino para este complejo programa simplifican la codificación parte de la construcción.
• Apoyo uso de Kevin de transistores individuales a cada uno de los 192 cátodos. Mientras que esto requiere un diseño de hardware ricos de componente le permite conducir cada LED dura sin correr el riesgo de sobrecarga de un chip de controlador único manejo LED 8 (o más).

Zonas que quería mejorar:

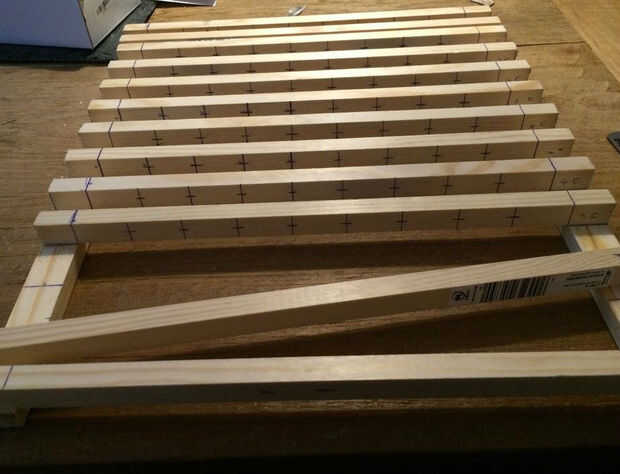

• Debe haber una mejor manera de construir el cubo sí mismo además hay sobre 2000 empalmes de la soldadura en un 8 x 8 x 8 cub RGB y si uno falla/rotura en el centro, sería casi imposible acceder y fijar

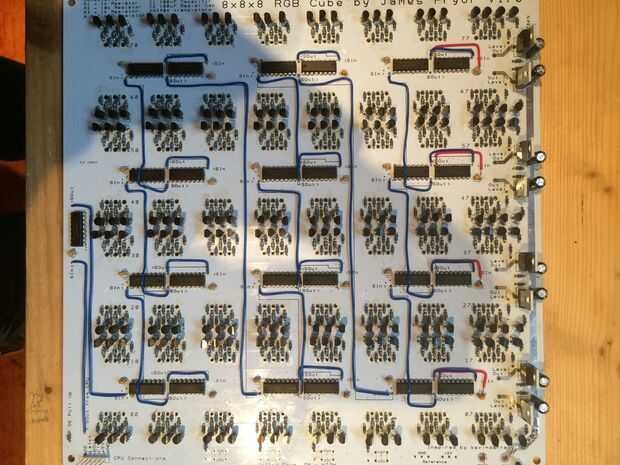

• Todo ese cableado!!! He tenido algo de experiencia en el diseño de PCB en el pasado así que pretendía construir un PCB único para ambos host el gran número de componentes requeridos y el cubo sí mismo

Más búsqueda reveló más diseños de cubo del que he tomado otro tipo de inspiración.

Nick Schulze ha construido un maravilloso ejemplo de la nota aunque con un enfoque de hardware más simple STP16 y un 32 bits chipKIT UNO. Aprovechar su diseño cubo en lugar de Kevin.

SuperTech-IT se ha centrado en simplificar el lado del hardware de un solo PCB enfoque integración y expansión de Kevin y Nick enfoque de programación con un enfoque en la eliminación de todo el cableado.

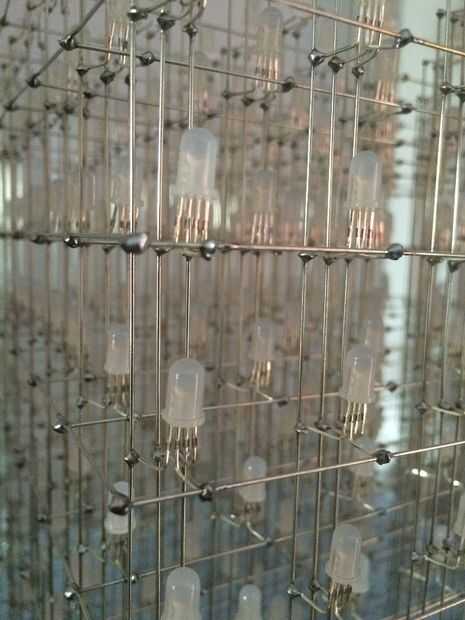

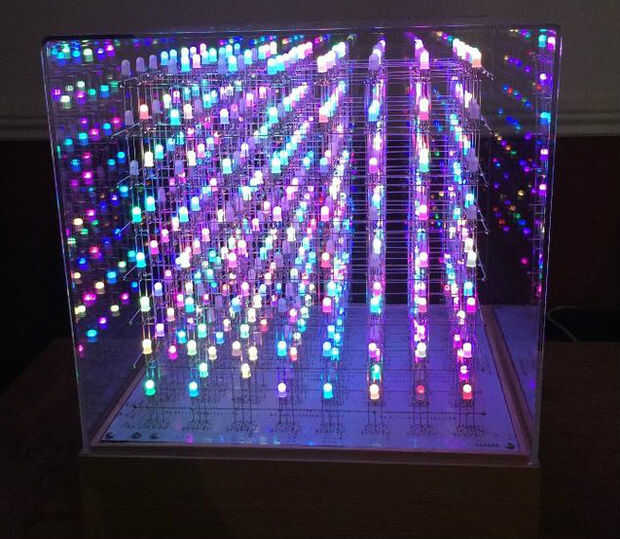

Por lo que fue un plan. Utilizando el esquema de Kevin, Nick cubo estructura diseñar un PCB único y desarrollar una solución para simplificar la construcción y reforzar el cubo sí mismo.
