Arduino Mega 8 x 8 x 8 RGB LED cubo (2 / 11 paso)

Paso 2: Simplificar la construcción del cubo

Una plantilla para construir cada rebanada de 8 x 8

Construir un cubo de esta complejidad no es tomarse ligeramente. Esto requerirá una importante inversión de su tiempo.

Lo diseñé simplificado la soldadura de cada LEDs 8 x 8 vertical "rebanada" del cubo en un solo evento, en oposición a la construcción de líneas de 8 alternadamente y luego soldar 8 de estos juntos en una operación separada.

Se necesita una plantilla para este enfoque y un poco de tiempo invertido aquí recoge enormes beneficios más adelante.

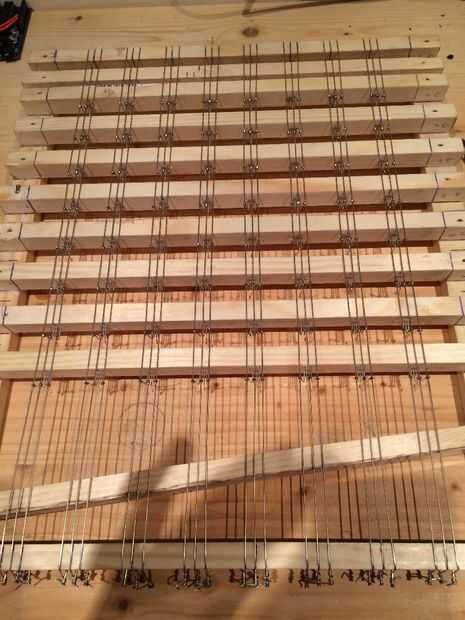

La foto de arriba muestra la simplicidad de este diseño.

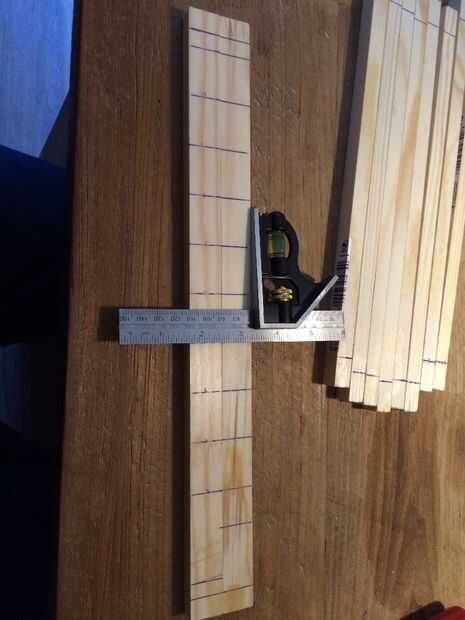

• Usé algunos madera de 18 mm x 12 mm procedente de un almacén local del hardware.

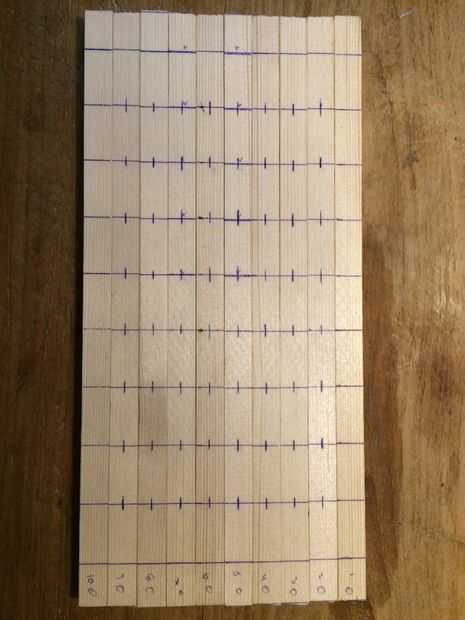

• Perforar agujeros de 8 x 5mm en el lado de 18 mm, 30 mm de distancia en longitudes de 8 lo que permite una longitud de 50 mm extra en cada extremo.
• Utilizar dos tramos de madera a cada lado y se fijan estos 8 tramos perforados asegurando que son paralelos entre sí y exactamente 30mm aparte.
• Yo aconsejaría utilizar algún pegamento de madera además de un clavo y tornillo al fijar estos juntos. No quiero esta plantilla para flex.

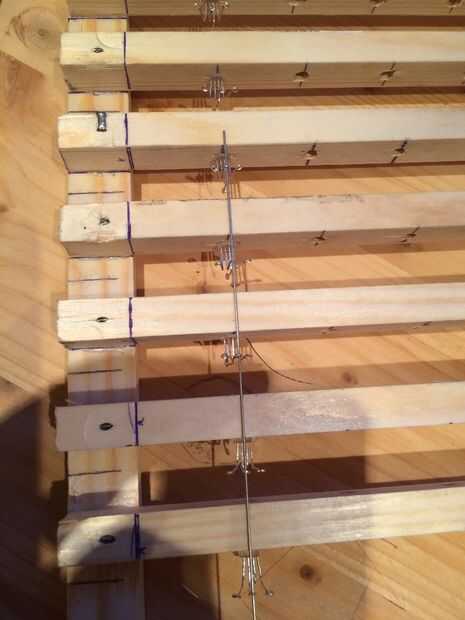

• En el extremo superior e inferior de la plantilla otra longitud poner y tres pernos pequeños clavos o panel en archivo con cada columna de agujeros para el LED. Al un ser centro en línea y lo otros dos 5 mm. en cada lado. Vamos a utilizar los clavos para asegurar los tramos rectos de alambre para formar el cubo - más adelante.

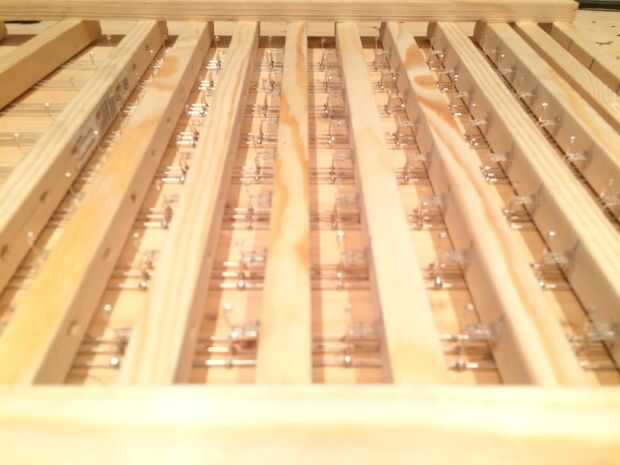

• Observará en las imágenes por encima de otra longitud de la madera en un ligero ángulo para que los demás. Esto será importante más adelante como cortaremos los cables estructurales conforme a este ángulo que simplificará significativamente cada una de estas rebanadas verticales posicionamiento en el PCB en una fecha posterior.

Tómese su tiempo en la construcción de este jig. Más exacta te encuentras el cubo final será más precisa.
