Arduino Mega 8 x 8 x 8 RGB LED cubo (4 / 11 paso)

Paso 4: Construir las rebanadas

Enderezar el alambre de la estructura

Así que ahora tenemos una plantilla para hacer nuestras láminas de 8 x 8 y un paquete de prueba y preparado LED.

Todo lo que necesitas ahora es algún alambre de estructura. para todos lo LED de juntos. He utilizado un rollo de 500g de alambre de cobre estañado 22swg (de eBay)

Ahora por supuesto querrá enderezar el alambre como sale del rollo. Un if fácil pero otra tarea manual. Corte de un tramo de alambre a la longitud y espera termina en dos pares de alicates y con cuidado tirar y estirar el alambre. Si tu bien se sentirá el alambre del estiramiento y entonces se puede detener, si su pesado dio el alambre se romperá en las pinzas cuando estiran lo suficiente. Tanto formas están muy bien y usted terminará no sólo enderezar el cable sino también endurecer un poco por lo que llevará a cabo su forma.

Para cada marco de 8 x 8 necesitará 24 longitudes bastante ejecutar toda la longitud de su plantilla con algunos repuestos en los extremos para envolver alrededor de los pernos del panel presionado mientras suelda. Además necesitarás 8 longitudes de los cables del ánodo perpendiculares justo un poco más anchos que el ancho de la plantilla.

Construcción de un sector de 8 x 8

Ahora los alambres enderezados llegamos a la diversión parte.

• Con la plantilla en sus dos carriles verticales y los rieles transversales perforados 8 frente a usted empuje 8 LED ' s en una columna a la vez con las tres patas de los LEDs apuntando hacia usted.

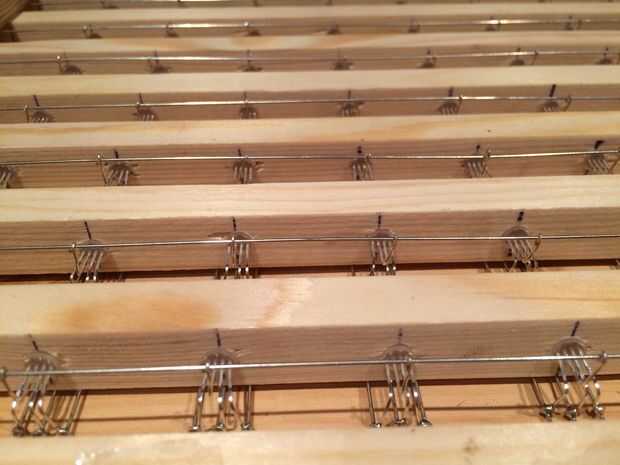

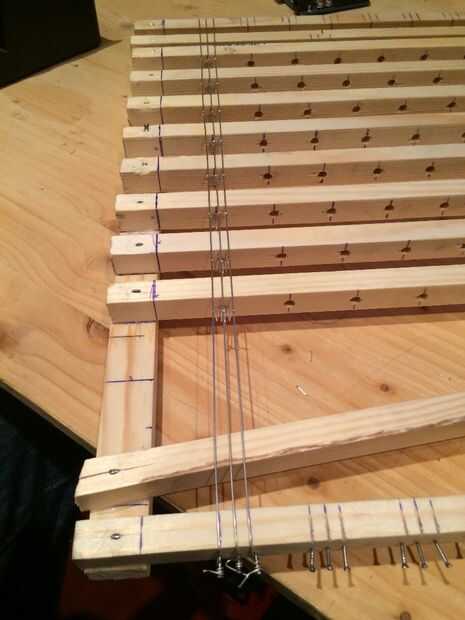

• Ahora pase un alambre enderezado enmarcado por los lazos de plomo medio LED de todos los 8 LEDs y atar cada extremo de envoltura alrededor de las clavijas del panel.
• Repita esto para los dos cables de la estructura exterior.
• Repita los pasos anteriores para las otras 7 columnas.

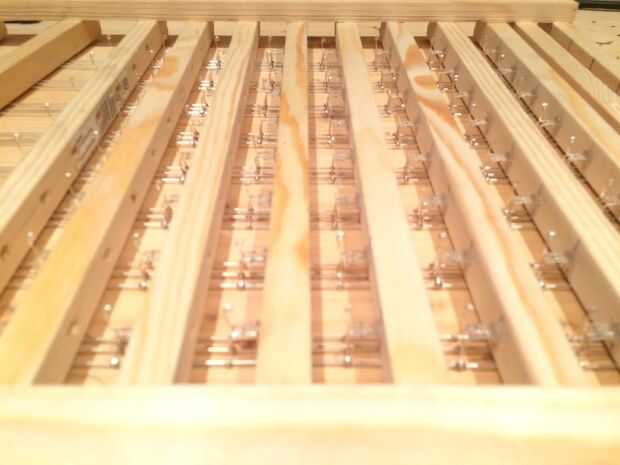

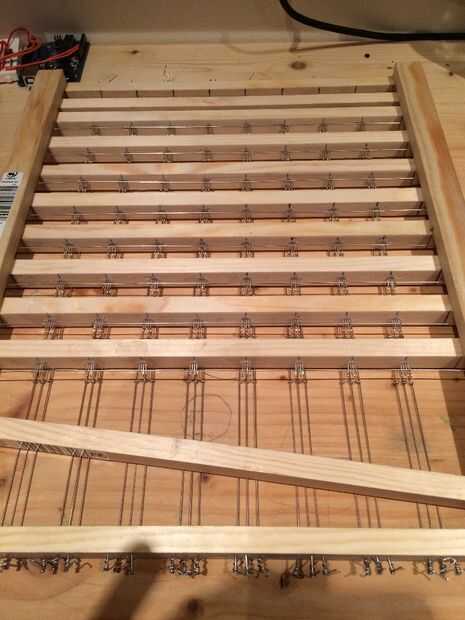

Ahora tienes 64 LED de rosca junto con 24 cables de estructura vertical. Asegúrese de que todos los LEDs están sentados al ras contra los rieles de madera y enderezan cualquier LED las piernas para quitar cualquier inconsistencia.

Ahora romper su soldador y fijar todos los 192 conexiones entre los bucles de LED y los cables de la estructura. No voy a explicar como soldar aquí, hay un montón de excelentes tutoriales para encontrarse que explican esto mucho mejor que yo.

¿Terminado? Tome un momento para admirar su obra el flip la plantilla. Todavía tenemos que añadir en los cables de estructura del ánodo.

Ahora se puede ver por qué hemos doblado el plomo del ánodo bucles de 90 grados.

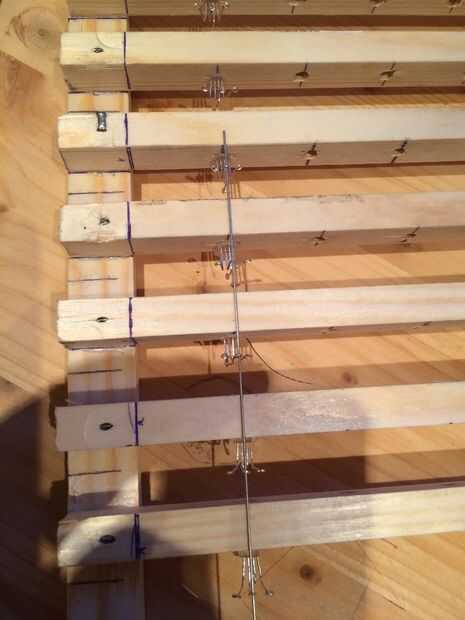

• Tomar su 8 alambres de encuadre de ánodo enderezado y nuevo hilo por cada uno de los 8 LEDs en cada fila.
• Corte el alambre a la anchura de la plantilla, pero no intente solucionar estos hasta los pernos del panel.
• Una vez terminado tomar un momento para enderezar cualquier LED para tienes corre recto consistente y una vez más de la soldadura de todos los puntos de conexión de 64.

Prueba de la división de 8 x 8

Una rebanada abajo pero antes de cortar fuera de la plantilla permite probar primero. Para esto vas a necesitar una fuente de 5v (de tu Arduino o su placa de LED probador) y resistencia solo (nada que hacer alrededor de 100 ohmios).

• Conecte un cable a tierra, se utilizará en todos los 24 cables de estructura de cátodo.
• Conecte el otro cable a 5v a través del resistor.
• Mantenga el cable de 5v a uno de los cables de estructura en los niveles de 8 ánodo
• Ejecute el cable de tierra a través de cada uno de los 24 cables de estructura de cátodo.
• Compruebe cada LED rojo, verde y azul para cada uno de los 8 LED de conectado con el cable del ánodo mismo.
• Ahora mueva el cable de 5v en el siguiente nivel y vuelva a ejecutar la comprobación hasta que se han probado cada nivel, cada LED y cada color.

Si que un LED no funcionan entonces usted probablemente confunde el plomo del ánodo en el LED cuando el LED de flexión conduce. Si encuentras uno no funciona entonces le sugiero que corta un quitar el LED, toma un recambio preparado LED, abre los lazos de los cables de LED, empuje este nuevo LED en la plantilla y dobla nuevamente los lazos alrededor de los cables de la estructura lo mejor pueda.

Una vez que lo prueban puede ahora cortar la diapositiva de la plantilla. Para hacer este corte el cable de la estructura de la fila superior cerca de lo LED llevan lazos y cortar los cables de la estructura de fondo a lo largo de la estructura de la plantilla ligeramente angulados.

Deja todos los extremos largos del alambre enmarcado por ahora, nos va poner en orden ésos más adelante cuando construimos el cubo.

Uno abajo, 7 más para ir.

I belive he conocí mi primer objetivo y desarrollado una solución para simplificar la compilación de las rebanadas del cubo.
