Arduino Mega 8 x 8 x 8 RGB LED cubo (6 / 11 paso)

Paso 6: Construir el cubo

Preparar los conectores nivel de ánodo - otro jig

Tenemos un elemento más para fabricar antes de empezar a soldar sus rodajas de 8 x 8 en el PCB.

Como añadimos rebanadas necesitamos añadir llaves a la parte exterior de cada sector uniendo las rebanadas horizontales.

Dado conectar todos lo LED con lazos a la estructura los cables permite no paras ahora.

Para construir el ánodo entre llaves:

• Tomar otra longitud de la madera utilizada para los carriles y dibuje una línea del centro del carril.
• Hacer 8 marcas a lo largo de esta línea de 30mm aparte.
• Tomar 8 de las 0,8 mm Brocas de taladro y taladro en la madera, dejando el pedacito de taladro en la madera con mango que sobresale unos 10mm de la superficie.
• Corte una longitud de alambre de estructura y enderezarla como antes.
• Envuelva un extremo del alambre alrededor de la broca primera formando un bucle y luego enrolle el cable alrededor de cada pedacito de taladro posterior formando un alambre recto con 8 bucles a lo largo de su longitud.

Esto toma algo de práctica pero probar y manipular el alambre después de formar todas las hebillas para obtener el alambre tan recto como sea posible. Hacer palanca suavemente el alambre de los pedacitos de taladro y luego intente enderezar completamente.

Para el cubo final se necesitan 16 longitudes de cable con los 8 lazos pero durante la construcción del proceso de su práctica para tener un número de dos y tres longitudes de loop a mano para apoyar cada nuevo sector con su vecino.

Por último podemos construir el cubo

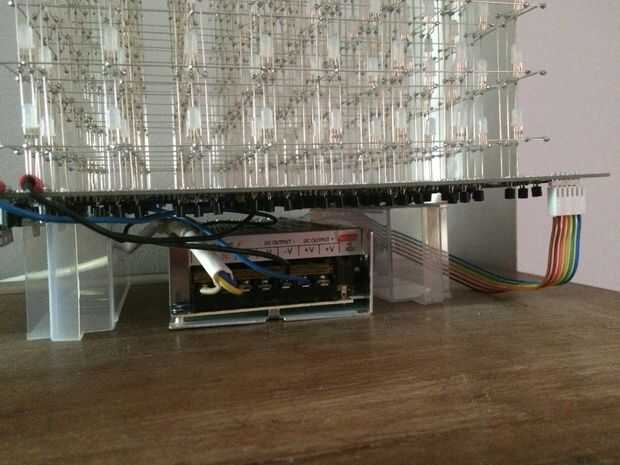

Tendremos que subir el PCB de la superficie con el fin de alinear y baje cada rebanada en el PCB. He utilizado un par de pequeñas cajas de plástico a ambos lados del PCB.

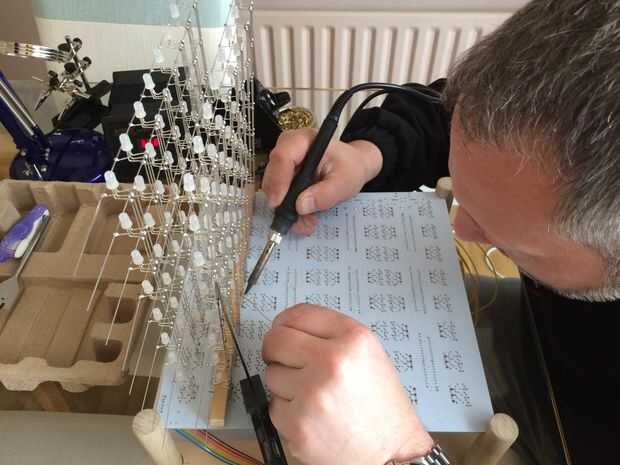

Recordando su orientación de la rodaja elegida antes de definir la ubicación de las actuales resistencias limitantes ahora puede bajar la primera rodaja en los orificios de la placa en un extremo. Le sugiero que empiece con el conjunto más de agujeros lejos de usted y hacia usted.

Esto es donde vemos la ventaja de cortar el cátodo los cables de la estructura en un ángulo. Esto le permitirá ubicar cada uno de los cables de 24 cátodo individualmente.

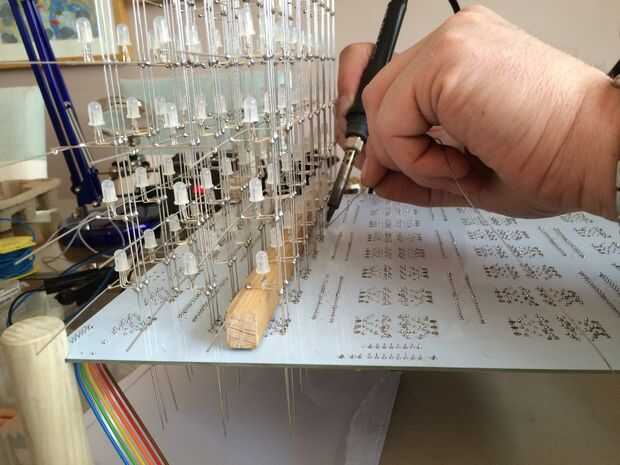

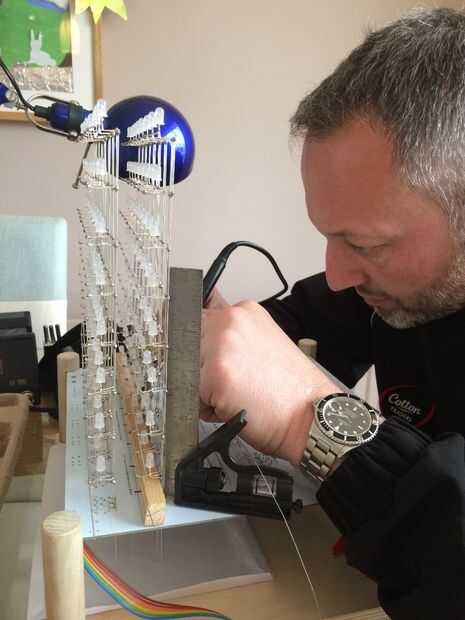

Para apoyar el sector y definir su ubicación vertical he usado el riel de madera se utilizó para hacer los conectores ánodo y esto a lo largo de la PCB en el primer conjunto de LEDs. Con una escuadra de ingenieros para asegurar que el segmento es perpendicular a la PCB y el nivel de principio a fin ahora puede soldar los cables de la estructura de cátodo en el PCB.

Ahora puede probar este sector pero me pareció mejor poner las dos rebanadas en el PCB y usar conectores de ánodo de 2 lazo corto en un par de lugares a lo largo de las dos rebanadas antes de las pruebas iniciales para hacer de estos primeros dos rebanadas más estable. Después de éstos primero dos pruebas cada rebanada alternadamente antes de añadir el siguiente.

Prueba las rebanadas.

Los controladores de ánodo están a lo largo de uno de los lados del PCB y hay agujeros en la PCB donde finalmente se conectará cada capa a su conductor. Por ahora, usaremos estos con algunos cables de registro y 8 mini pinzas para unir cada capa en cada segmento a su vez.

Con los cátodos soldados abajo en el PCB y los ánodos conexión a los conductores con los cables y luego podemos probar el segmento modificando el código que utiliza para probar el PCB con una nueva animación de clips.

• Escriba una animación simple que encienden todos los LEDs en su rebanada de cada color a la vez (todo rojo, luego verde luego roja y luego todo en blanco). Puede definir el número de segmento como una variable así que usted puede modificar esto como prueba a su vez cada rebanada.
• Conectar el procesador y la energía a la PCB y encienda.
• Compruebe todos los LEDs encienden para arriba en todos los colores.

El único defecto que he observado aquí obedece a una articulación seca en uno de los cables de estructura vertical de cátodo.

Soldar y probar a su vez cada rebanada.

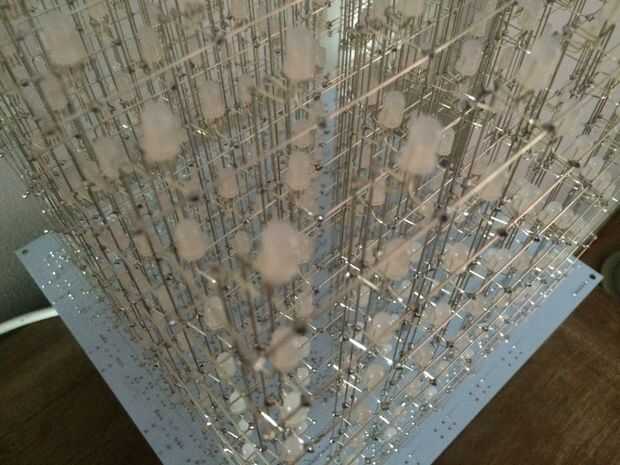

Estaba casi allí. Hay dos elementos más, que necesitamos agregar al cubo ahora hemos soldado y probado todos los 8 de las rodajas.

Conectores de la capa de ánodo

Ahora nos podemos romper los conectores ánodo con los 8 lazos que preparó anteriormente.

Pase estas en las rebanadas a la misma capa de cada rodaja en dos diapositivas. Mina me trasladé hasta unos 5mm del cable más cercano de cátodo de LED. Asegúrese de que miran directamente y nivel antes de soldar los lazos y cada una de las capas 8 ánodo Únete juntos.

Conectores de controlador de ánodo

Retire todos los cables previamente utilizados para probar las rebanadas de los agujeros del conductor del ánodo en el PCB y asegúrese de que los agujeros estén libres de soldadura - soldadura mecha es tu amigo aquí.

Cada uno de los conductores de 8 ánodo en el PCB necesitan estar conectados a una capa individual en el PCB. El ánodo conductor más cercano las conexiones de potencia en el PCB deben conectarse al nivel más bajo, entonces trabajo detrás gradualmente hacia la parte posterior de la PCB y la capa 8.

Doble un ángulo pequeño de la derecha en un pedazo de enderezar estructura alambre y bajar el lado largo del cable a través del cubo en el orificio del ánodo conductor el PCB. Asegúrese de que el cable es recto y nivelado, sin tocar ningún otro cable en el cubo y luego la soldadura esta en la capa de ánodo del cubo y en el PCB

Completa para todos los controladores de ánodo 8.
