Paso 1: requisitos
1) Arduino Mega 2560
También funciona el mega Sainsmart.
2) protector de teclado LCD http://www.hobbytronics.co.uk/arduino-lcd-keypad-s...
También funciona el protector de teclado sainsmart.
3) el último gps registrador de adafruit protector http://proto-pic.co.uk/adafruit-ultimate-gps-logge...

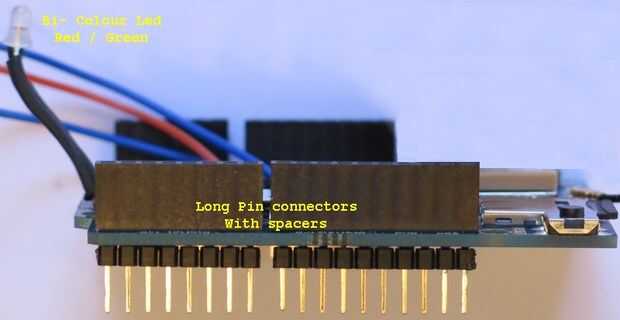

4) Arduino apilable (escudo) encabezado Kit - R3 http://www.hobbytronics.co.uk/cables-connectors/p...
Tire de los pasadores de conectores de encabezado de fila y el plástico para cada de espaciadores para los conectores de encabezado escudo apilable.
5) rojo / verde bicolor de cátodo común led con 3 / 5 mm de diámetro
6) micro SD tarjeta de memoria http://www.hobbytronics.co.uk/4gb-microsd?keyword=...
7) resistor para LED de control actuales (depende el LED)
Si el LED requiere 10 ma @ 5V la resistencia sería R = V / I = 5 / 0.010 = 500 ohmios
8) caja de plástico
He utilizado 15 cm * 10 cm * 5 cm y habría ido más pequeños si pude lo procedente.
9) 5,5 mm DC enchufe para Arduino http://www.hobbytronics.co.uk/cables-connectors/dc...
9) toma de fono mono de 3,5 mm
10) panel interruptor (encendido / apagado clasificada convenientemente para 5v 500mA)
11) portafusible panel 500mA fusible rápido
12) pequeños pies adhesiva de goma (8 necesitada)
13) espaciadores de nylon 10 mm con diámetro interno mm 3,3 http://www.hobbytronics.co.uk/hardware/spacers-was...
Estos encajan perfectamente en los botones del lcd para hacer extensiones. Utilice pegamento de los fabricantes del modelo para conectar. Se aplica usando una boquilla micro con cuidado!

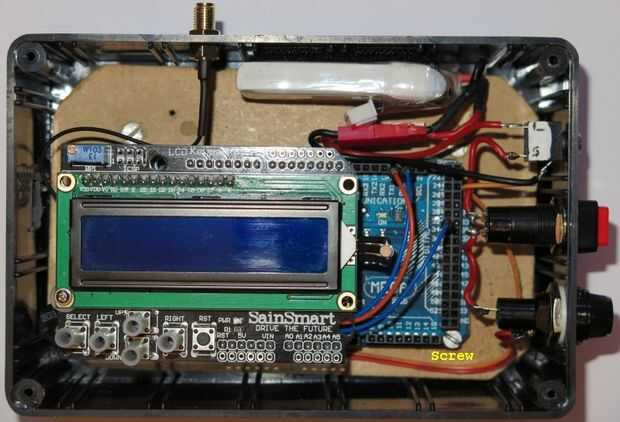

14) 2-2.5 mm pernos con tuercas y arandelas (3 necesitada) para actuar como pilares de soporte para Arduino. Estrecho de un tornillo de 2cm de largo.
15) pequeña longitud del pasador de 5 mm. Pequeño tornillo para fijar. plástico pequeño 3-4 lavados.
16) madera para encajar la parte inferior del cuadro. Madera para hacer dos soportes base la anchura de la caja.
17) una batería - usé una 2 célula 500 mAH LIPO. Se necesita un cargador LIPO para esto.
18) para que coincida con el tipo de terminal de batería de plomo.
19) una UFA opcional a SMA cable de adaptador arial si va a agregar un externo arial.
El gps es muy sensible - no he comprado un arial, sin embargo.
