Paso 2: Cómo empezar
Leer el artículo de adafruit en el último gps https://learn.adafruit.com/adafruit-ultimate-gps/
Otro artículo útil https://learn.adafruit.com/adafruit-shield-compat...
.
Aptos de 4 pies de goma a la base de Arduino Mega:
Esto proporcionará una superficie estable.
Evitar los agujeros de montaje.
.
Ajuste los conectores apilables a la Junta de gps:
Asegúrese de que usted utilice los agujeros más externo en el tablero GPS. Comprobar cómo va todo junto!
Parcialmente inserta la Junta en el arduino, luego soldar los pines de 2 finales en cada sección con el tablero para arriba-lado abajo.
Debe tener cuidado de no sobrecalentar la Junta. El resto de los pines se sueldan con la Junta quita.

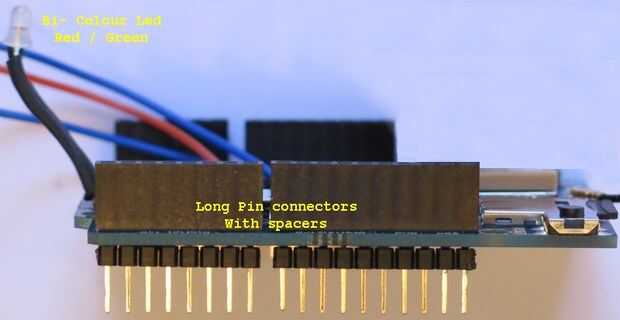

Utilizar una longitud de recto solos conectores de encabezado de fila y tire de los pasadores para hacer tiras de espaciadores. Coloque a los espaciadores a cada una de las 4 secciones de conectores apilables que ahora tienes en el tablero GPS.

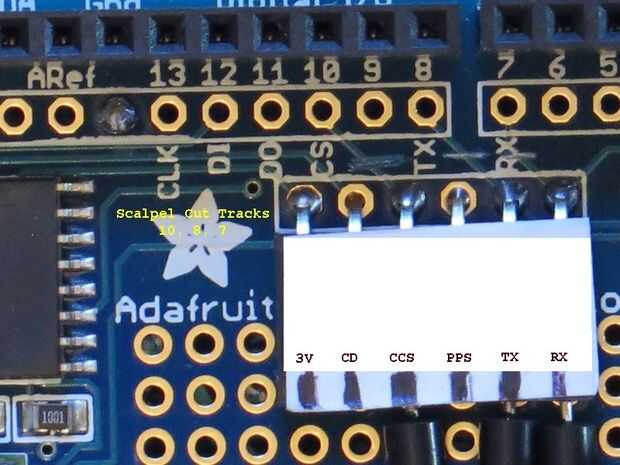

Suponiendo que utilizas un Mega, cortar las pistas a los pines 7, 8 y 10 como se muestra en la figura. Utilice un bisturí afilado y con cuidado. Comprueba antes de cortar!
.
Ajuste la batería GPS y tarjeta SD:
Inserte la batería, observando la polaridad.
Deslice cuidadosamente la pre-Formatear tarjeta SD en la ranura hasta que se lleva a cabo en el lugar. Observar la alineación correcta.
.
3 conectar conduce a CCS, TX y RX :
Doblado las puntas de repuesto 6 apilable forma conector 90 grados y soldado en la fila con CSS / TX / RX
Esto me permite quitar los cables fácilmente, si es necesario.
Como alternativa de la soldadura de los cables directamente.
.
Añadir el LED bicolor:

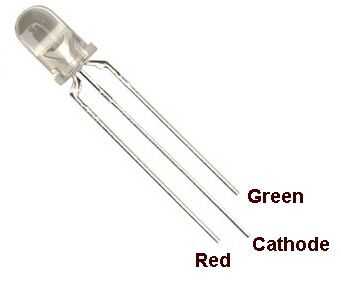

Marque la hoja de datos para su LED bicolor y seleccione un resistor para proporcionar la corriente correcta. Establecer la orientación de los conductores. El LED debe ser del tipo cátodo común.
Ajuste temporalmente el tablero de LCD en el GPS tablero partido los agujeros con cuidado!

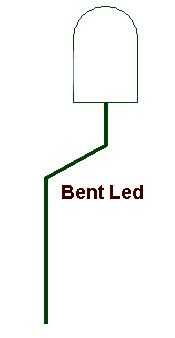

Doblar los cables led uso pliars nariz puntiaguda como apoyo, para lograr el perfil en el bosquejo.
El led debe borrar al final de la pantalla lcd de 10-12mm y alcanzar 4-5 mm por encima de él para que sólo surgirá de la caja.
Retire la pantalla LCD cuando se ha establecido el perfil de conductor y la longitud.

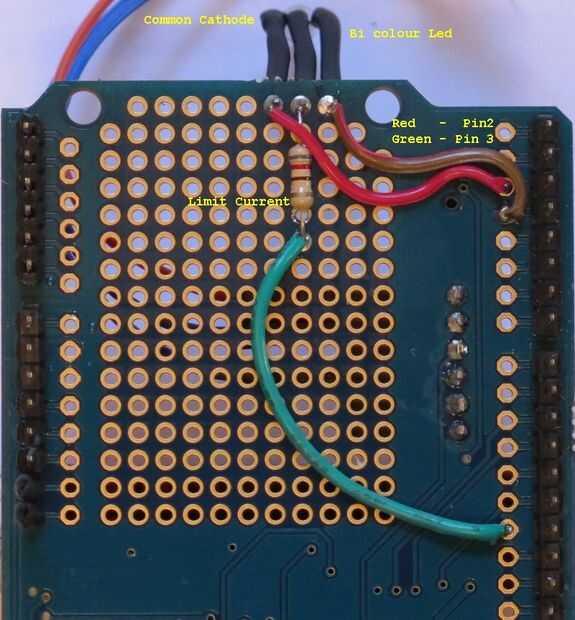

Soldar el LED, resistencia y 3 cables en la parte inferior de la placa GPS.
Led rojo al pin 2, verde al pin 3 y el cátodo a través de la resistencia a 0V.
.

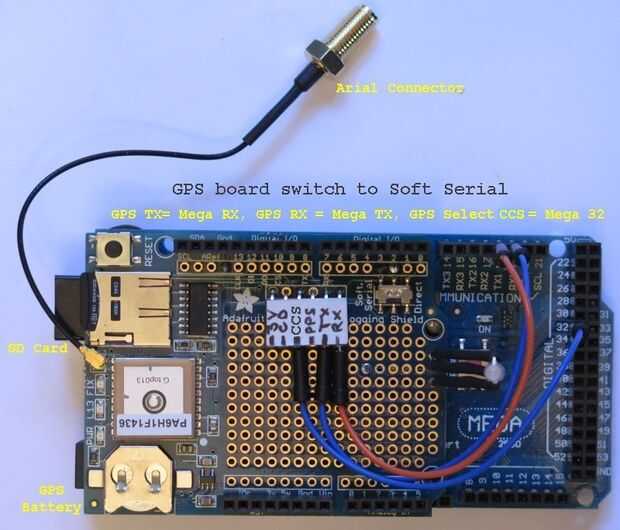

Conecte la Junta GPS en el Arduino Mega:
Si está utilizando un Sainsmart habrá 2 cables en cada lado no en toma los agujeros antes de Asamblea doblado estas ligeramente hacia afuera y poner tubo termocontraíble sobre los terminales expuestos.
Conecte los 3 cables a Arduino - RX a TX1, TX a RX1 y SSC al pin 32 (podría ser otro si quieres)
Coloque el interruptor GPS en suave serie.
.
Conecte el tablero LCD la placa GPS:

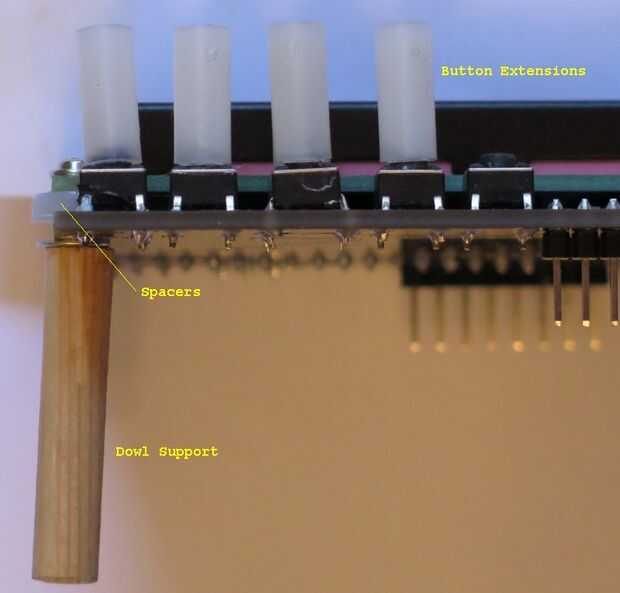

Encontrar el agujero de montaje en el tablero del lcd al lado de los botones. Con cuidado corte una pieza de la espiga de madera de 5mm para apoyar el extremo con botón de la pantalla LCD debajo del orificio de montaje. Debe apoyarse en el Banco. Esto detendrá la mecedora de lcd cuando se pulsen los botones.
Ponga suficientes arandelas de plástico en la ranura para evitar que se cierre. Atornille la varilla de madera en lugar de usar un buen orificio piloto. Si es necesario ajusta la altura con papel de lija / lava. La barra sólo debe borrar el acceso a la toma de Mega.
