Paso 3: Hacer una caja
1) cortar un trozo de madera prensada para caber dentro de la base de la caja - permite menos movimiento 2 mm redondo.
2) lugar del Mega en la base-con cuidado la posición para permitir 15 mm desde el borde izquierdo de la pantalla a la izquierda de la caja y 35 mm desde el borde frontal de la pantalla lcd al frente de la caja. Marque y perfore un agujero de montaje. Avellanar la parte inferior de la base. Ajustar una tuerca de 2mm y el perno de la parte inferior.
Vuelva a colocar el Arduino y montar un segundo agujero-la pantalla lcd esté paralelo a la base.
Añadir una tercera tuerca y un tornillo. El montaje final será un tornillo de la tapa en la parte inferior derecha, orificio de montaje.
Corte y archivo de que los pernos de montaje el longitud si apropiado.
3) Coloque el mega en sus montajes. Mida cuidadosamente la altura entre la parte superior de la caja y la parte superior de la pantalla LCD. Comprobar la posición de la parte inferior de la tapa con respecto a la parte superior de la pantalla LCD.
Hacer dos corredores rectangulares la profundidad correcta para colocar la parte superior de la LCD 1-2 mm por debajo de la parte inferior de la tapa.
El corredor de la derecha debe ser centrado en el orificio del tornillo de la parte inferior derecha posición de montaje.
Tornillo por la parte superior de la base para asegurar los corredores. Evitar que el orificio de montaje.
Compruebe que la altura de la pantalla lcd nuevo con respecto a la tapa-no coloque la tapa sobre que el led se dobla!
4) Perfore el orificio del tornillo en el avellanado de runner.slightly mano derecha alrededor del agujero para el tornillo. Corte un espaciador de nilón de 10mm para apoyar la parte inferior derecha del tablero. Sostenga al espaciador en su lugar con el tornillo y pegar al espaciador en su lugar.
5) posición de la Mega con el paralelo de lcd en el frente de la caja. Montar la base con un tornillo de cabeza avellanada en cada corredor desde el exterior de la caja. Posicionamiento debe ser observado cuidadosamente.
6) medida de la ubicación de lo LED. Taladre un orificio piloto en la tapa. Compruebe que el LED esté alineado y abrir el orificio a un tamaño de espacio para el LED. La tapa ahora se encenderá.
7) Mida y corte el agujero de la pantalla - 1-2 mm menor que el tamaño externo del Monte pantalla lcd.

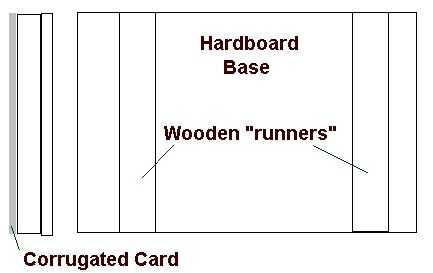

8) Retire la base y cortar dos tiras de tarjeta acanalada para que coincida con la base de los corredores. Pegar a los corredores. Luego poner 2 orificios a través de la tarjeta para que coincida con los orificios para tornillos. Volver a colocar la base. Ajuste la presión del tornillo hasta que la tapa encaja perfectamente en la parte superior de la pantalla LCD (Ah el 1-2 mm de espacio!)
9) taladrar los agujeros de 5 botones:
Cuidadosamente la pintura blanco tippex en la parte superior de los botones.
Medir la posición del botón inferior izquierdo. Perfore un orificio piloto en la tapa. Compruebe que el orificio se alinea-ponga la tapa, brillar una linterna desde arriba - la parte superior del botón blanco debe mostrar.
Ajustar el orificio piloto si es necesario con una lima de aguja circular - vuelva a verificar la posición y taladre el agujero hacia fuera para el diámetro de holgura de un espaciador de nilón de 10mm.
Repita por 4 botones más. Limpie el tippex con alcohol blanco.

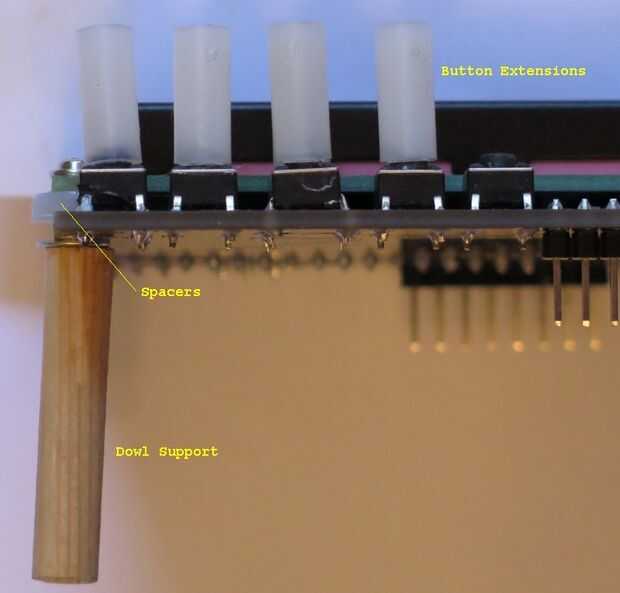

10) añadir el botón extensiones a la placa de LCD:
Proteger la superficie de trabajo. Prepárate un paño de papel. Quite a todos los niños que distraigan.
Verifique que los espaciadores de Nylon de 10mm descansan muy bien en el botón empuja. Si es necesario, agrande los orificios hasta que se logre un ajuste de interferencia cercana. Se necesita radio control modelo fabricantes del cianocrilato pegamento media viscosidad fina y algunas boquillas de cola fina, también de un proveedor de modelo de radio control. Montar al primer espaciador verticalmente. Entonces usando la boquilla mejor aplicar un toque de pegamento en el interior de la parte inferior del tubo. Invertir el tablero lcd para prevenir la filtración en el interruptor. Espera un minuto y luego hacer los otros botones siguiendo el mismo procedimiento. Deje la pantalla invertida durante 30 minutos para permitir que el pegamento curar. En el ínterin Retire y deseche la boquilla fina. Limpie la botella de pegamento con el tejido y vuelva a colocar la parte superior de la cola.
Compruebe que se ajusta a la tapa de la caja!

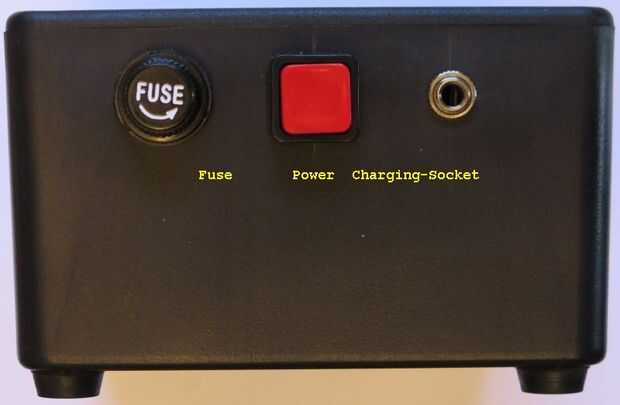

11) interruptor taladro y ajuste el conector del cargador, fusible y cable Arial (si procede)
12) Quite el tornillo en caso de alivio de la tensión plástica de la clavija de 5.5 mm DC. Un par de cables a la red de terminales para la punta de la soldadura. Use tubo termoencogible para aislar y organizar los cables en una curva antes de calentar. Eliminación de la caja de alivio de tensión permite que el soporte de madera.

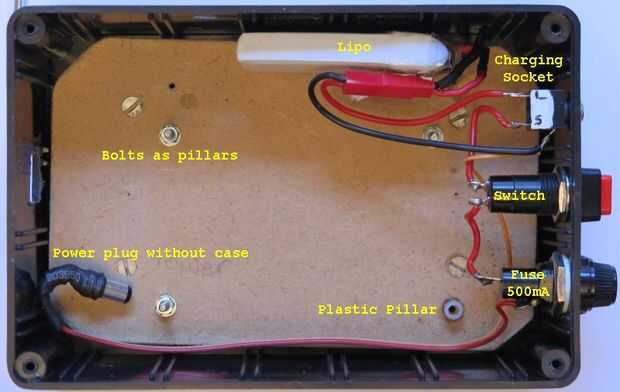

13 Conecte los cables como se muestra en la vista interna de la caja.
La punta de enchufe del phono debe conectarse a la batería positivo.
La conexión conmutada en la toma de fono proporciona el suministro al resto del circuito.

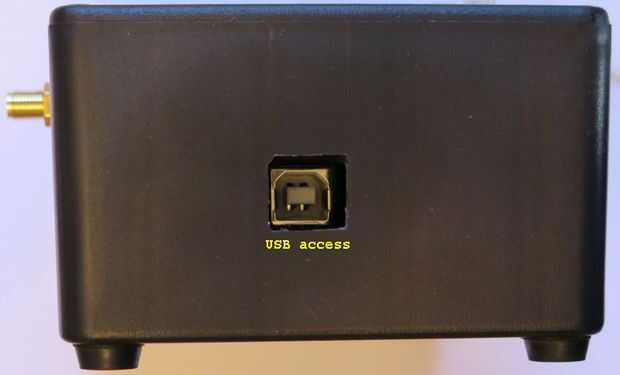

14) cortar el agujero para el USB del enchufe y vuelva a montar el Arduino.
Incluir la conexión UFL a la cabeza de arial si requiere manejar con cuidado.
Apriete la Junta final tornillo de montaje con cuidado.
Verifique el cableado cuidadosamente. No acepto arbitrio para esta o cualquier otra función dentro de este artículo!
15) Conecte la batería y fijar con velcro en lugar
4 pies de goma a la base de la caja del palillo y es completo.
