Paso 4: Bibliotecas y software
Usted necesitará instalar dos bibliotecas:
1) Descargar e instalar el gps de adafruit biblioteca https://github.com/adafruit/Adafruit-GPS-Library
2) instalar la biblioteca de adafruit sd tarjeta:
La instalación por defecto no funcionará a menos que cualquier biblioteca existente de sd se quita de la carpeta Arduino\libraries. Por todos los medios hacer esto e instalar la biblioteca de https://github.com/adafruit/SD
O tu sd existentes biblioteca en lugar y descargar SDADA.zip que he modificado para aceptar llamadas a SDADA. Instalarlo en \Arduino\libraries\SDADA de esta manera puede usar la otra biblioteca de SD
Si está utilizando la versión SDADA que está incluido en el bosquejo de gps2.ino con la línea:
#include SDADA.h
Si no, comentar esta línea hacia fuera y utilizar: #include SD.h
Ambas bibliotecas tienen el ejemplo que usted puede probar el GPS con.
.
Las siguientes bibliotecas ya deberían estar instaladas por defecto:
LiquidCrystal.h
SoftwareSerial.h
SPI.h
AVR/Sleep.h
.
Descargar gps2.zip
Guardar gps2.ino y gps_card.ino en sus propias carpetas en el directorio de sketch de Arduino.
Gps2.ino abierto
Modificar la siguiente línea:
#include SDADA.h
a #include SD.h si no utilizas mi biblioteca SD modificada
Este cambio se aplica también a gps_card.ino

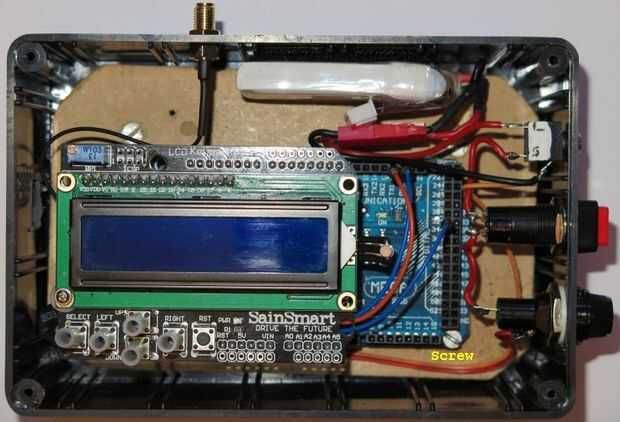

Compruebe la configuración de la marca de LCD:
En la sección de configuración:
sain booleano = true; Establece en true si se utiliza el protector de pantalla lcd sainsmart, falso para otro por ejemplo el escudo DFROBOT.
Establezca la variable de sain según su opción de la pantalla lcd.
Nota que ambas de las indicadas juntas lcd utilizan pin 10 para ajustar la luz de fondo. El botón permite la retroiluminación apagada, ahorrar energía de la batería.
.
ahora debe ejecutar GPS2.ino!
.

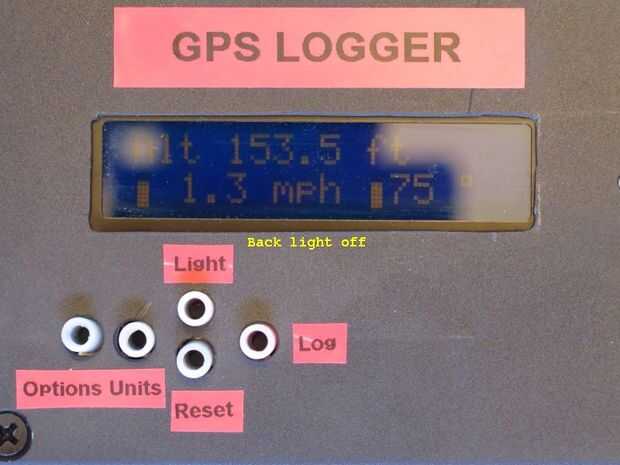

Los botones:
una) Seleccione cambia la función mostrada en la 1ª línea de la pantalla lcd:
Posición y altitud (Decimal longitud y latitud, alternando con la altitud)
Posición (latitud y longitud Decimal)
Posición de ordnance survey easting y northing coordenadas más OS hoja número
Altitud
Funcionamiento total de la distancia del origen
Desde el origen
Tiempo
b) izquierda alterna métrico / imperial.
c) derecha cambia de registro:
L se muestra en la parte inferior derecha al iniciar sesión
Un! marca en esta posición indica que no hay tarjeta sd o tarjeta no disponible
alterna d) hasta detrás de pantalla. (Ahorrador de energía útil.)
e) abajo vuelva distancia a cero:
Esto establece la posición actual como el origen de la gama. (La recta distancia al origen.)
.
Para activar un botón hold él hacia abajo hasta que el led deje de parpadear. Luego suelte.
