Paso 2: Micro USB

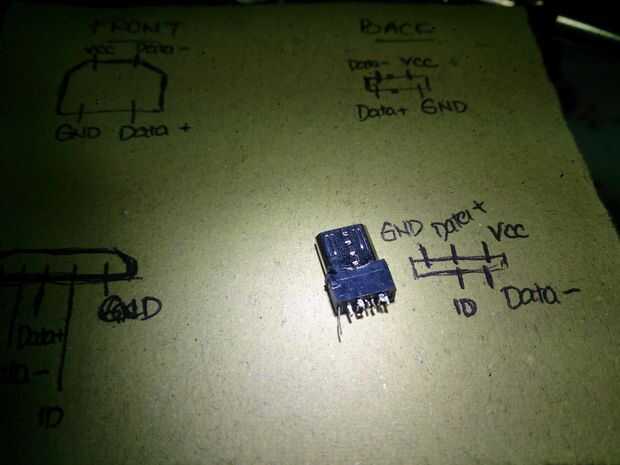

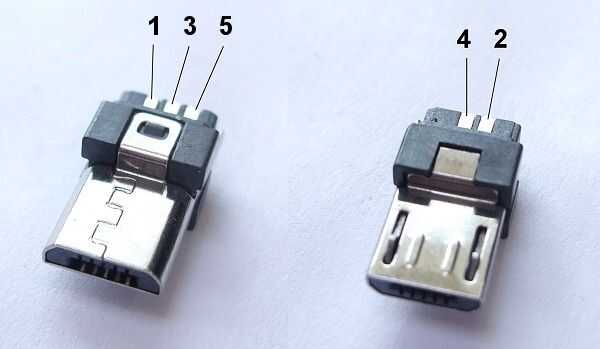

Micro USB es popular en smartphone. Se puede utilizar cable de datos de un smartphone o puede encontrar uno en cualquier powerbank que también es popular en este momento. Cable de datos del teléfono es mejor. Tiene los cables en sus pines de datos. Como veis en la número dos de la foto, micro USB tiene 5 pines a saber:
- VCC (rojo)
- Datos - (blanco)
- Datos + (verde)
- ID (no conectado)
- Conexión a tierra (negro)
Aquí utilizo un micro conector USB viene con powerbank. Despegarse de la goma o funda de plástico con un cortador. Si ves 5 pernos en la parte posterior, será más fácil para usted completar este proyecto. Pero la mayoría de los conectadores vienen con powerbanks tiene sólo 2 o 3 pines demuestran para arriba en la parte posterior. Sólo necesitan pin 1 (Vcc) y 5 (tierra) para la carga del perno.

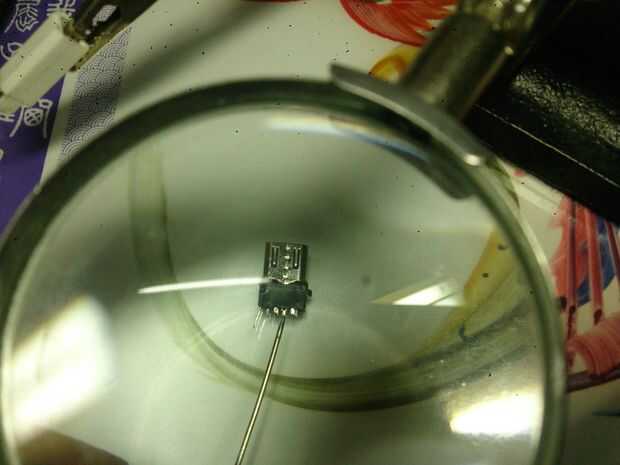

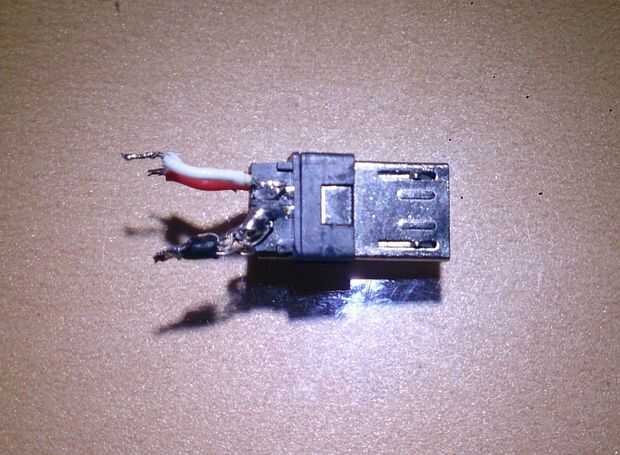

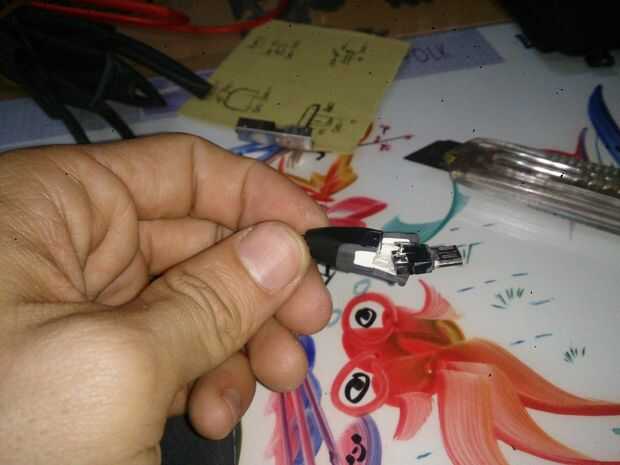

Ahora mira en la foto número tres, que fue mi primer proyecto de fallo. Le mostrará lo que salió mal. Verá una línea vertical después de que el cable de las almohadillas de soldadura, ya sea limpiar la soldadura totalmente o cortar esas pastillas, entonces se puede lograr la parte izquierda (la parte posterior del micro conector USB). Allí verás los conectores rectos de los pernos frontales. Aquí necesitará probar con un multímetro, ponerlo a "prueba de la continuidad". Coloque una aguja en una punta de prueba para llegar a los pernos delanteros ya que son realmente micro. En mi caso (mi proyecto de fracaso) patillas 2 y 3 están conectados (ver foto número cuatro). Necesito cortar el pin 2 y pin 3 (ver foto número cinco).
Necesita ser muy paciente para completar este proyecto como se trabaja con cosas "micro". Casi estaba dando a mí mismo en soldar los cables a los pins: P
