Paso 3: Asignacion de terminales y conexión

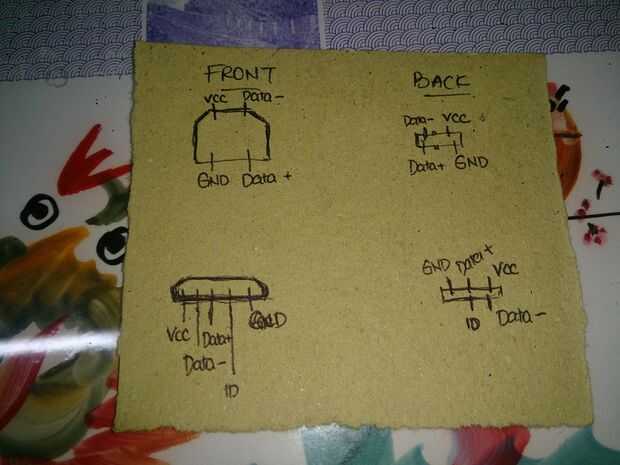

Bueno, pinouts son mano dibujo como no tengo tiempo para dibujar con vectores la aplicación para que estoy compitiendo con el plazo "Pequeños espacios concurso" :D

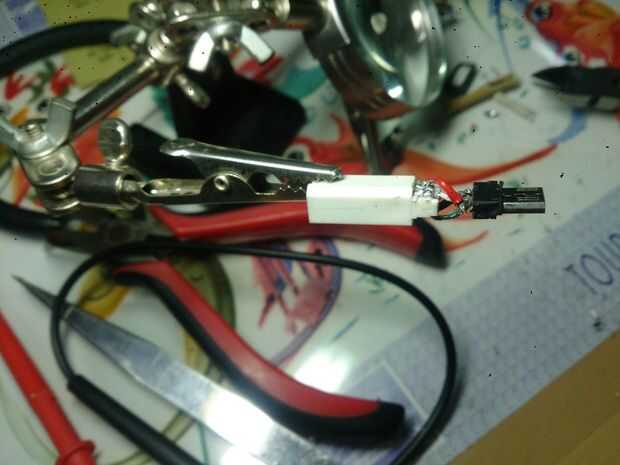

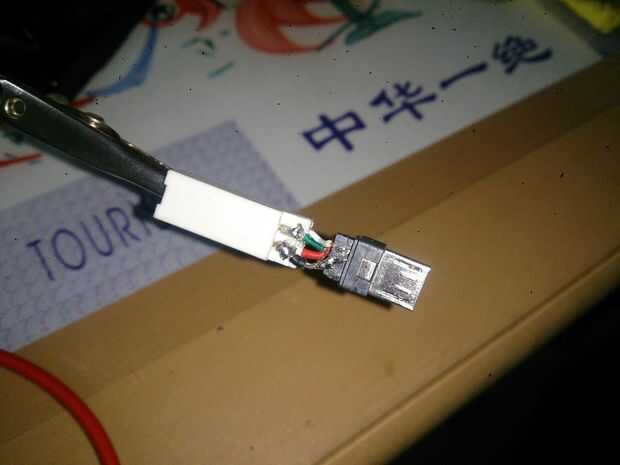

Todo lo que necesitas es poner conectores espalda con espalda y suelde las clavijas de la adyacente (Vcc a Vcc, datos - datos-, datos + datos +, tierra a tierra). Hay un pin más de identificación (pin 4) micro USB que tienes que conectar a tierra (pin 5) para que el dispositivo del anfitrión (teléfono) sabe cuando hay un dispositivo de USB On-The-Go (OTG) conectarse a él.

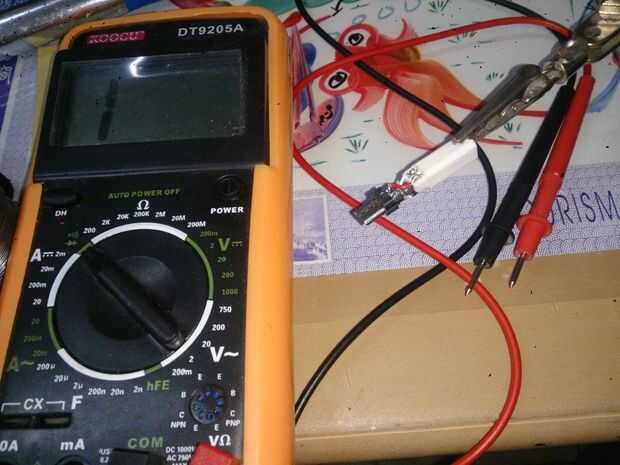

Por último, antes de que cierre todo, vuelva a comprobar con su multímetro "prueba de continuidad" para asegurarse de que todos los pernos son perfectamente conectado y no corto circuito.
Lo sé.. sí... este es el paso más difícil para soldar pernos minúsculos y no Asegúrese de que corta. Pero si puedo hacerlo puede ;)
