Paso 6: Conectar al Arduino

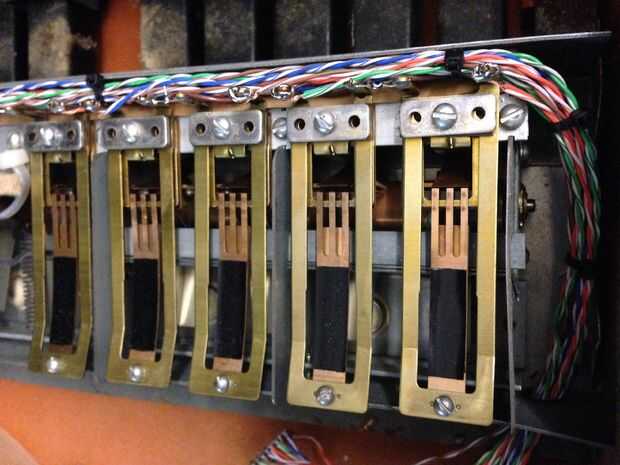

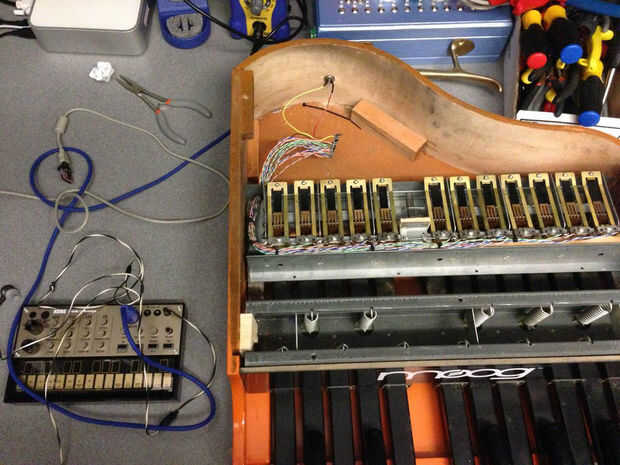

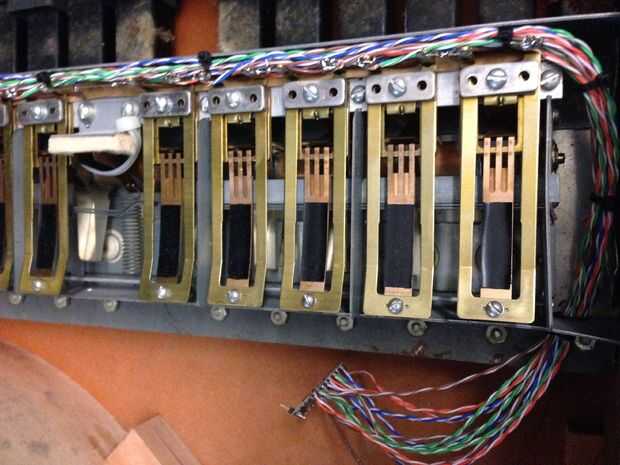

Usé un Arduino Mini Pro comprado de Sparkfun. El cable marrón es lo que usé para saltar entre los terminales del interruptor no conectados para formar el autobús común. Los señal los cables de los interruptores para el Arduino provenían de los cables de red CAT5 y que utiliza un par para cada uno de los conmutadores de pedal de 12. Después de que fuera todo por cable limpiamente a la tierra (bus común) y 12 entradas en el Arduino utilizado bridas pequeñas para limpiar todo.
He perforado un agujero de 1/2" en el caso de piano para un conector MIDI (de Skycraft) y había conectado al pin TX del Arduino, así como 5 v (con resistor). Ahora a empezar a programar...
