Paso 1: Lista de piezas

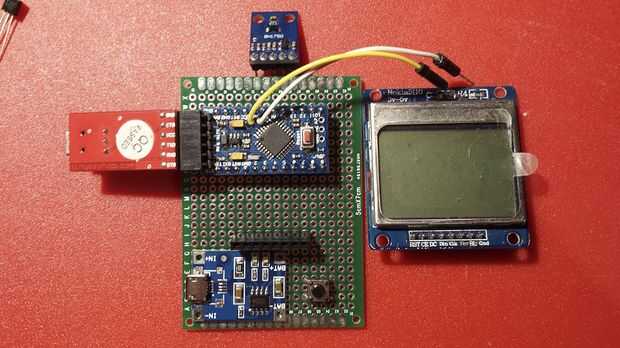

Para este proyecto necesitamos las siguientes partes:
Arduino Pro Mini 3.3V y un convertidor Serial (a.k.a. FTDI) del USB <> para la programación. Arduino Nano podría utilizarse también, pero tiene un espacio un poco más grande.
Módulo LCD de Nokia 5110/3310. Tenga en cuenta que parece ser dos versiones de este módulo, con una azul y otra con un PCB rojo. Utilicé la versión azul. Deben ser funcionalmente idénticos, pero sus conexiones son diferentes, así que si utilizas el tipo rojo, tendrá que ajustar su cableado o cambiar las clavijas en el código.
Módulo de TP4056 LiIon cargador - te recomiendo la versión con circuito de protección de batería, sólo para asegurarse.
Batería de litio - utilicé una viejo 800mAh batería de algunos teléfonos de Samsung.
1 interruptor (SPST) - idealmente un 90° tipo como este y un botón.
Un prototipo PCB, he utilizado un tipo de 5x7cm doble cara .
Opcional, si desea que el control de luz de fondo: un transistor PNP (por ejemplo BC327 o BC557), una resistencia de 1K y una resistencia de 10K.
Usted también necesitará algunos encabezados pines macho y hembra para conectar el LCD y por supuesto algunos hilos para hacer todas las conexiones.
El costo total depende cómo muchos componentes ya tenemos a la mano y deben ser menores a $15. Ya tenía todos los componentes de mi colección, por lo que la construcción era esencialmente libre para mí.
