Paso 3: El diseño básico
Vamos a empezar a construir sobre el prototipo PCB. El primer paso fue decidir el diseño. Esto se describe mejor al mirar las imágenes.

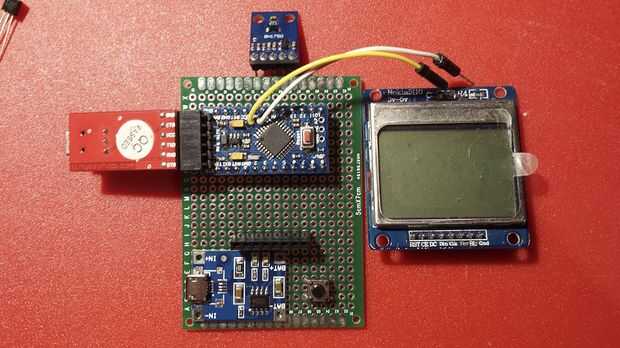

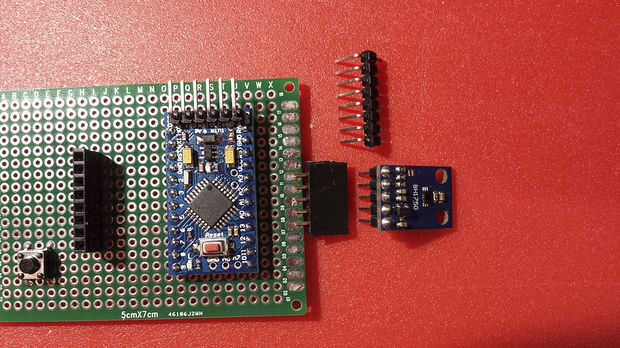

Decidí que el módulo de botón y el cargador en la parte inferior. La parte superior será ocupada por la pantalla de LCD (montada con un jefe del pin hembra para facilitar la extracción), por debajo está el arduino sí mismo. Arduino se coloca tales que el conector serial no sobresale demasiado del PCB.

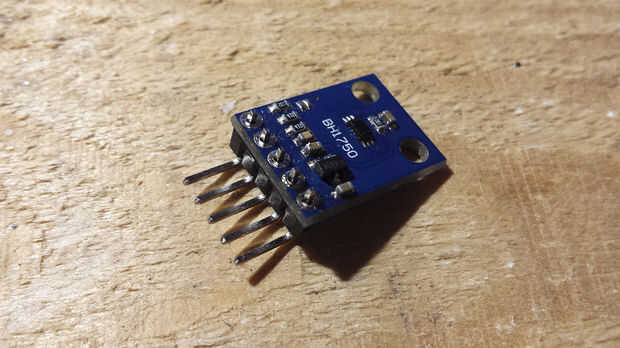

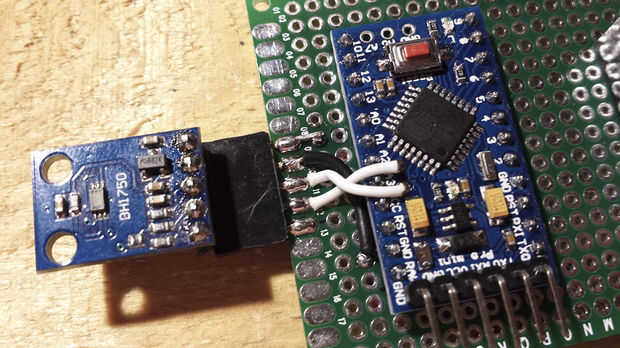

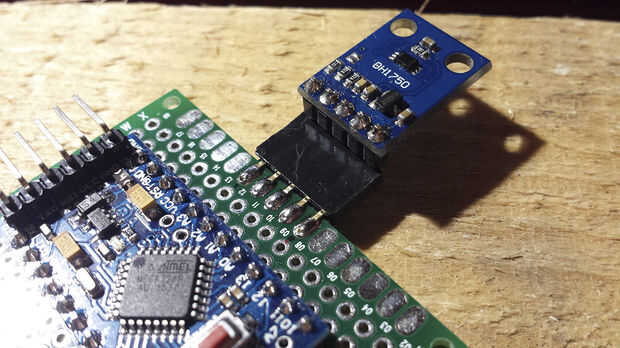

El sensor se monta en la parte superior mediante una rúbrica femenina. Esto hace que sea fácilmente desmontable y también es posible hacer un cable de extensión de 4 pines y coloque el sensor en algún lugar lejos de la unidad principal.

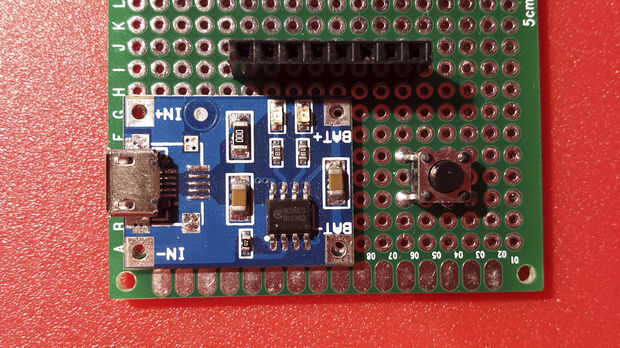

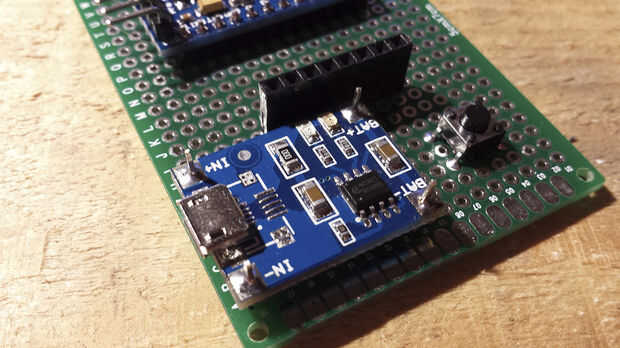

El módulo del cargador está situado en la parte inferior. Usé solo pins de un jefe del pin de soldadura en el lugar. Las pastillas tienen un tono ligeramente diferente que el PCB, por lo cual estos pines deben doblarse un poco para compensar.
