Paso 4: El cableado

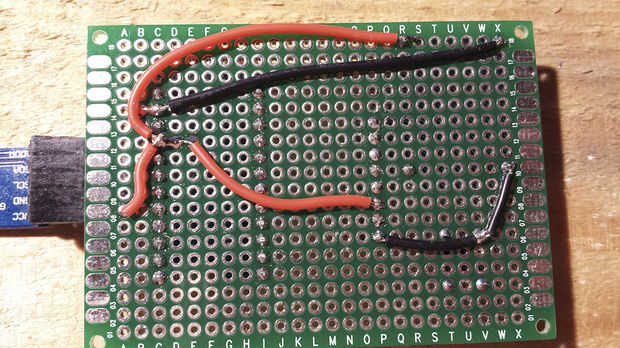

Ahora viene la parte tediosa de todo cableado para arriba. Puesto que fue hecho sobre la marcha, yo a veces intercambiar alambres alrededor para que sea un diseño más agradable, más ordenado, así que puede que no siempre sea bien visible en las fotos.

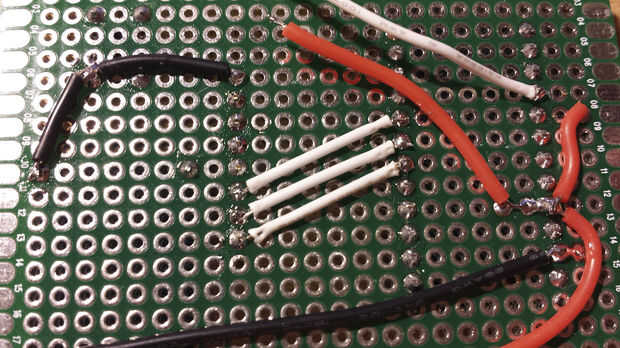

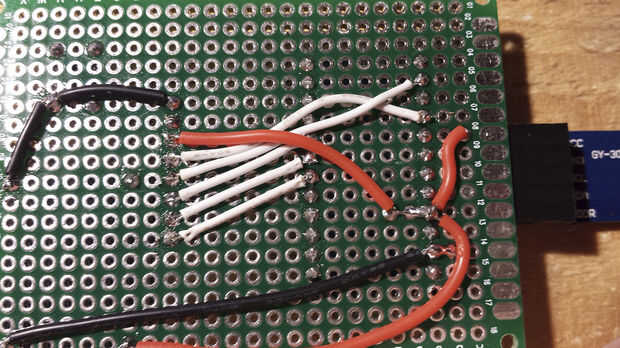

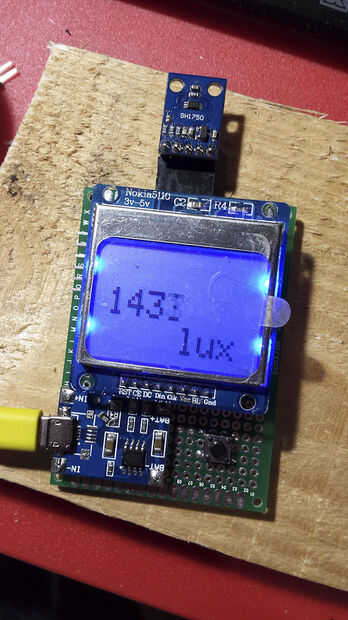

Empecé por el enrutamiento de los cables de alimentación. Conecté el cable VCC a en + del módulo TP4056 - simplemente esto proporcionará las pruebas iniciales + 5V de lo USB. En este punto, VCC y GND fueron conectados a los respectivos pines VCC y GND de Arduino, el módulo de HB1750 y la pantalla LCD. También, un lado del botón fue conectado a GND. Entonces cableado todas las conexiones de datos del LCD con el cable blanco, según el cableado que se ha descrito anteriormente. No se muestra en estas fotos, también conectado el pulsador al pin 2 de Arduino.

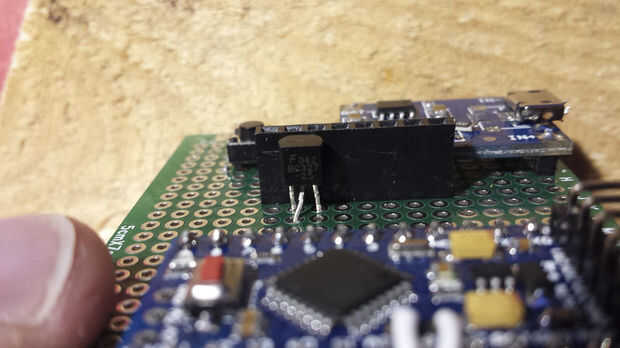

También soldar el transistor de BC327 para luz de fondo, pero dejaron desconectada para los ensayos iniciales. Se conectarán más tarde en la construcción.
