Paso 5: Adición de la batería

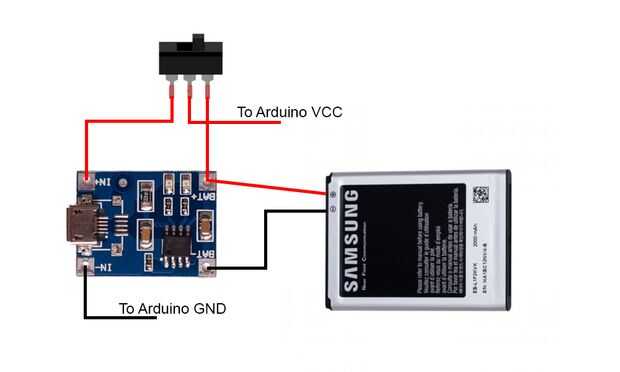

Después de comprobar, que funciona el medidor de lux, era hora de añadir la batería. Me gustó la opción de alimentación de USB, así que decidí mantenerlo. Para ello, el cable VCC que anteriormente estaba conectado a IN + del módulo cargador ahora está conectado a la patilla central del interruptor SPST. Uno de los pines del interruptor se conecta al BAT + del módulo del cargador y el otro pin va otra vez al IN + (también sirve como posición de reposo). Vea el diagrama esquemático para esto.

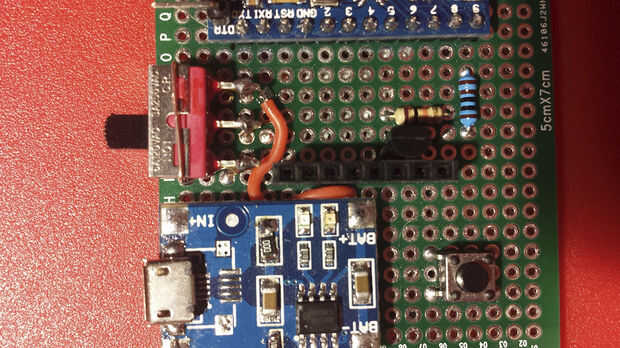

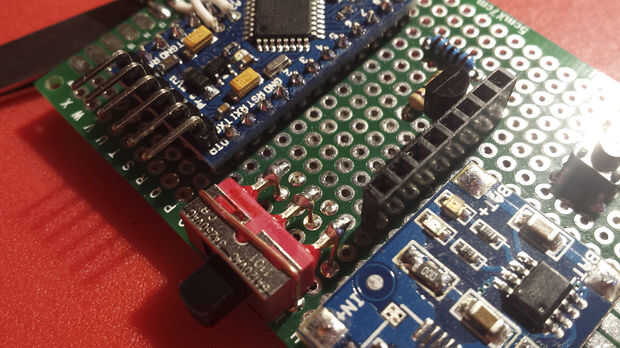

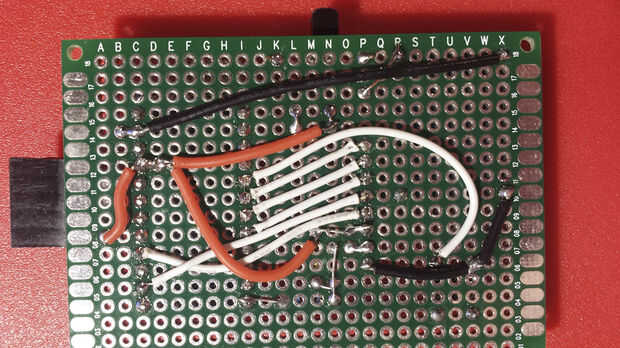

No tengo un switch de 90° que puede soldarse directamente en el PCB, así que tuve que usar unos cables para conectar las clavijas a la PCB. Un lado es simplemente saltó encima en la parte inferior al adyacente en pin del módulo cargador. El otro lado está conectado por un alambre en la parte superior al palo + pin. Tuve que modificar la encaminamiento anterior de cable VCC para conectarlo a la patilla central.
En este punto también soldado en la 1K y 10K resistencias para el control de contraluz. Resistencia de 1K va del pin 9 de Arduino a la base del transistor. La base es también se detuvo a VCC por el resistor de 10K. Colector y el emisor están ahora conectados a los pines del LCD, como se describe antes.

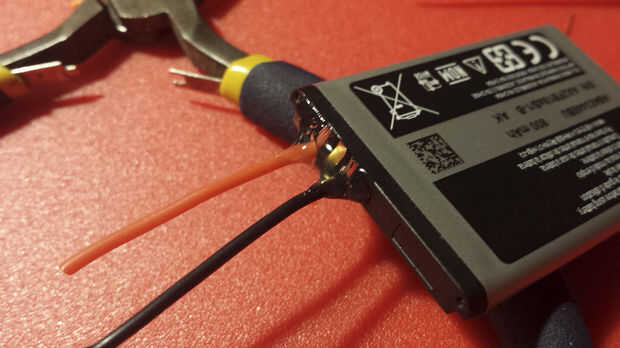

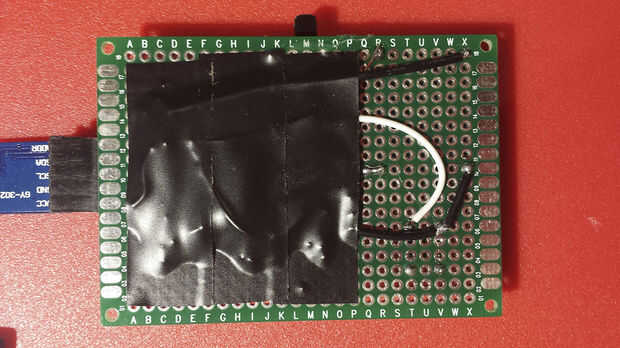

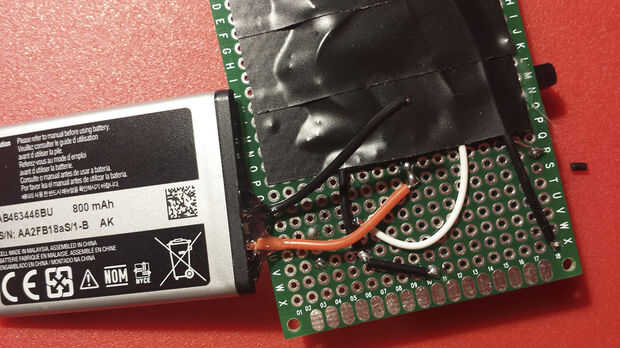

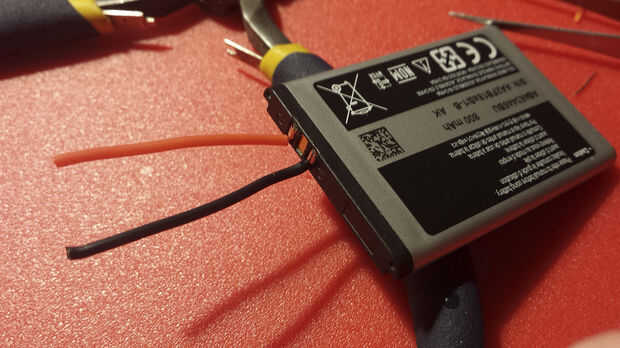

Una vez hecho esto, usted puede cuidadosamente soldadura roja y negra a los terminales positivo y negativo de la batería, respectivamente. Para evitar cualquier Short, sellé las conexiones con el adhesivo caliente. Finalmente, conecte los cables de la batería al BAT + y BAT-.
