Paso 2: Paso a paso motores

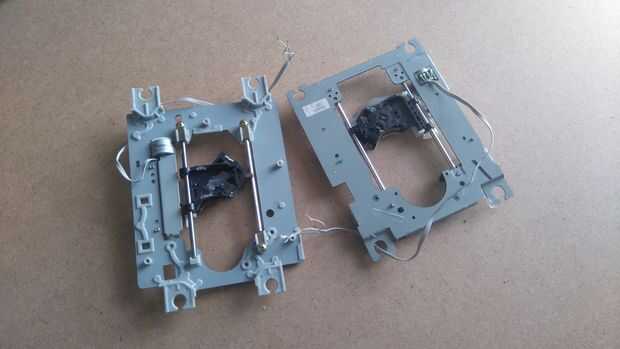

Primer paso para comenzar a construir que esta máquina cnc es desmontar las unidades de dvd/cd y sacar de ellos el paso a paso motores. Utilice el destornillador para abrir y sacar los carriles (ver imagen 1).

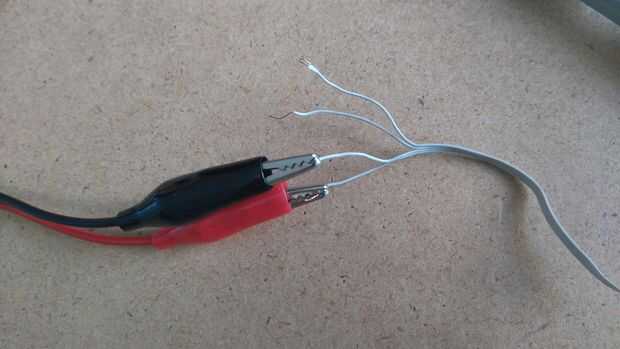

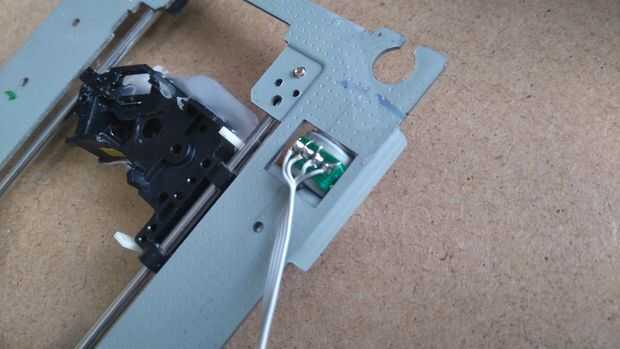

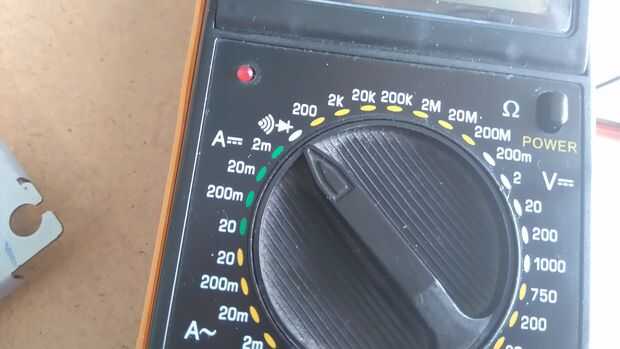

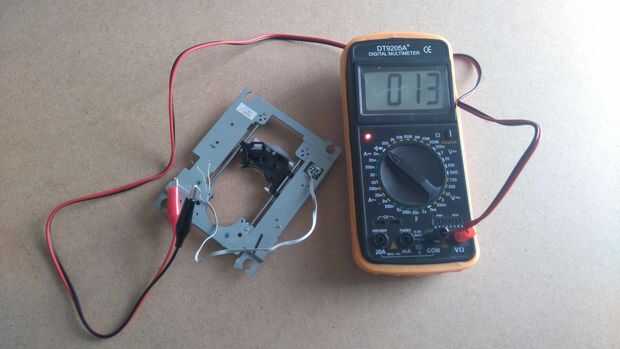

Ahora que ya tenemos los dos motores paso a paso que necesitamos soldar algunos cables sobre ellos. Proceder con precaución, ver la 2ª imagen de arriba. Ahora tenemos que encontrar la combinación correcta y usarlos correctamente, así que toma un multímetro con pinzas de cocodrilo (imagen 3) y ponerlo en función "cortocircuito" (imagen 4). Generalmente (imagen 5), los cables de primera y segunda están cerrando el circuito - el led se enciende y suena un pitido - esto significa que hemos encontrado el motor de fase puño de motor paso a paso. Los otros dos cables, tercero y cuarto, utiliza el motor de la fase segunda del motor paso a paso.
En mi caso, uno de los motores paso a paso utiliza el primer y el tercer cable para motor trifásico de primera y la segunda y a cable para motor trifásico de segunda.
Encontrar la combinación correcta y proceder al siguiente paso.
