Paso 3: Base de montaje, ejes X e Y
Siga los pasos siguientes y ver las imágenes de arriba:
X eje:

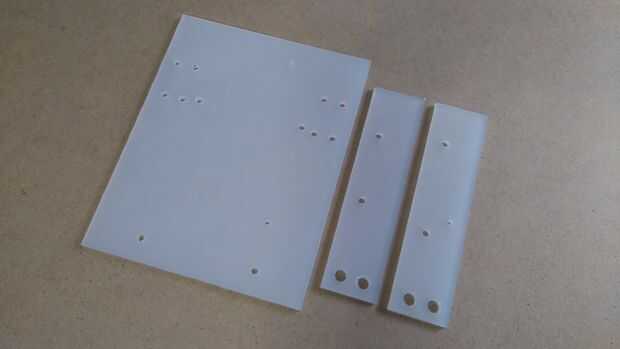

Coloque un motor paso a paso (con rieles) sobre un pedazo grande del plexiglás y marcar con un lápiz para abrir los orificios (4) para los tornillos. Asegúrese de que se alinee perfectamente! (use una regla de triángulo). Abra los agujeros y montar el motor con tornillos de tuerca.

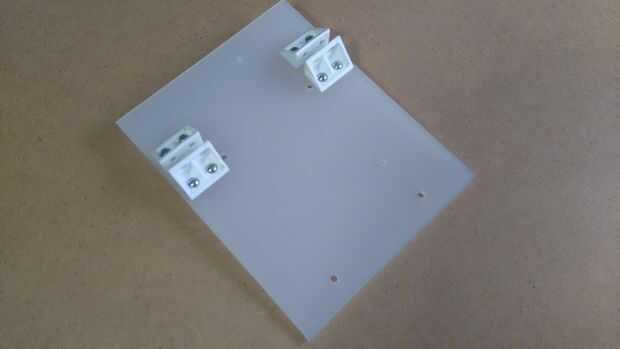

Poner en un lado los cuatro ángulos de montaje y luego marque con un lápiz para abrir los agujeros (8) requeridos para los tornillos. Asegúrese de que la distancia entre ellos es de 5mm (espesor de plexiglás). La segunda imagen de arriba le ayudará a entender más.
Para eje:
Coloque el otro motor paso a paso en dos piezas de plexiglás y marcarlos con un lápiz para abrir los orificios (4) para los tornillos. Una vez más, asegúrese de que el motor es alinear perfectamente (use una regla de triángulo).
Coloque las dos piezas de plexiglás en el eje X (pieza grande plexiglás) y marcarlos con un lápiz para abrir los orificios (4) necesarios para encajar en los ángulos de montaje.
Completar la construcción:

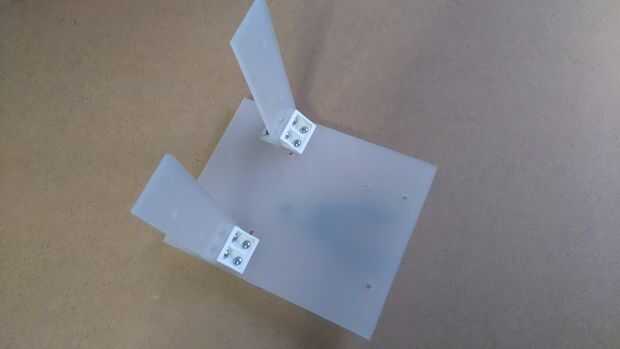

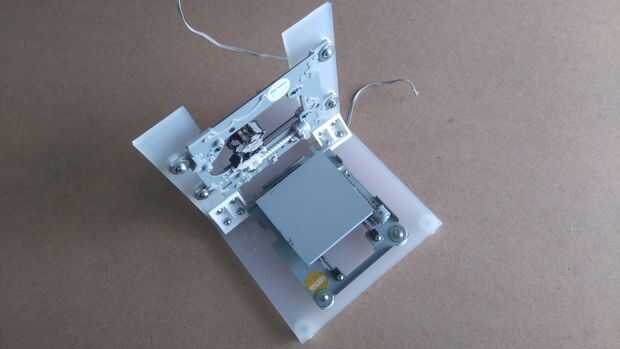

Abren todos los agujeros y completar la construcción (véase la imagen 3 y 4 de arriba). Como se puede ver que coloca una superficie metálica en X eje para adaptarse a una hoja de pergamino en él. Usualmente tiene una hoja de papel Nota dimensiones 75 mm x 75 mm, pero recuerda que es el área de impresión sólo 40 mm x 40 mm. Recuerde, todas las partes deben estar perfectamente alineados con otros, esto es muy importante!
