Arduino Mini Plotter CNC máquina de dvd unidades (4 / 10 paso)

Paso 4: Eje de Z

Es la parte más difícil de nuestra construcción.

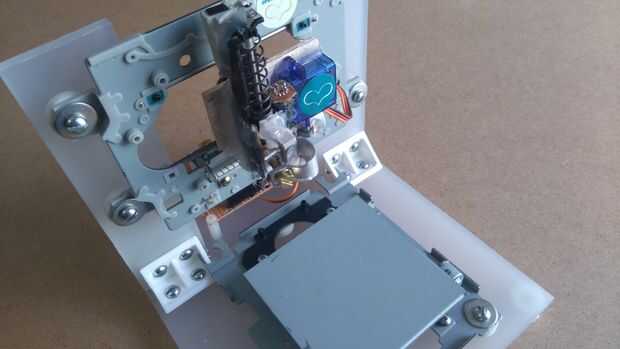

Se necesita algo para colocar en eje Y, una superficie plana. En esa superficie se acople el motor servo (eje Z) y la base de la pluma. Pluma (o lápiz) debe ser capaz de moverse hacia arriba y hacia abajo con la ayuda del motor servo. Ver la imagen de arriba para entender lo que usted necesita construir el eje Z.

Consejo: Usa tu imaginación!
