Arduino Mini Plotter CNC máquina de dvd unidades (8 / 10 paso)

Paso 8: El GCTRL programa

Ahora estamos listos para imprimir nuestra primera imagen! Para ello vamos a utilizar el programa de procesamiento de gctrl.pde. Este programa envía imágenes 'gcode' en el trazador de cnc.

¿Qué es gcode? Gcode es un archivo con coordenadas Y y Z, X. Encabezado de este archivo se establece en:

M300 S30.00 (Servo hacia abajo)

G1 X10.00 Y10.00 F2500.00

G1 X20.00 Y10.00 F2500.00

M300 S50.00 (Servo para arriba)

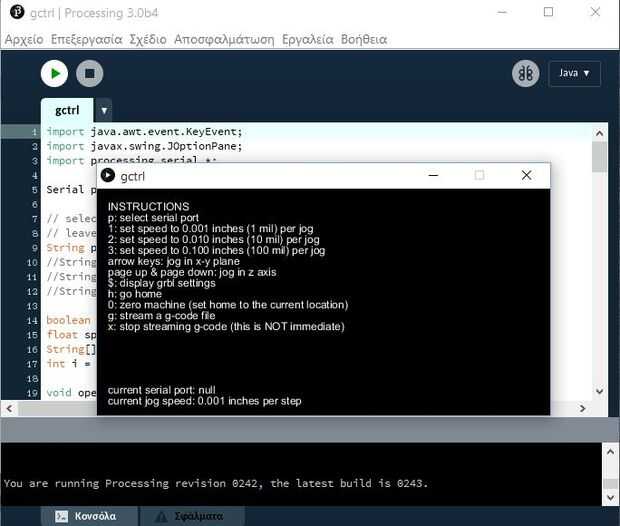

  • Descargar el procesamiento de aquíy luego descargar y abrir la aplicación GCTRL.pde.
  • Haga clic en el icono/boton de "play" para iniciar el programa.

------------------------------------------------------------------------------------

¡ Actualización! Puedes usar gctrl.exe, buscar archivos en el archivo 'gctrl exe para windows.zip'.

------------------------------------------------------------------------------------

~ Ver la imagen de arriba ~

  • Ahora pulse 'p' y seleccione el puerto serie de Arduino.
  • Presione 'g' y seleccione el archivo 'TEXT.gcode' o 'gear.gcode'

(Si algo sale mal, presione 'x' para detener el trazador y vuelva a intentarlo)
