Se trata de un conjunto simple y pequeño factor de forma, mini-escudos que creó casi por accidente. Hice más y más de ellos, me di cuenta de que podría ser realmente útiles. Lo que comenzó como una forma de usar algunas piezas de repuesto, convertidos en un factor de forma estandarizada para un versátil, miniaturizados Arduino shield. La ventaja es que también hacen un gran equipo para viajar, o simplificado de prototipos o para educar a niños y principiantes sobre Arduino.
Yo he sido la construcción de algunos escudos personalizados y módulos por un tiempo ahora pero mientras como la modularidad de un escudo, son un poco demasiado caro y grande si todo lo que quieras agregar es sólo una pequeña pieza. Los módulos que hacen son todos pequeños y tienen que ser enchufado en un protoboard, que no tiene que satisfacer, acabada sensación estoy buscando. Comprar un montón de perf board, pero las placas Arduino con este espacio molesto inusual entre los bancos del pin digital así que tienes que modificar los pines para que encajen. Necesitaba algo que era más flexible, más ligero de peso y me ha permitido cambiar los pernos usados más fácilmente para evitar conflictos con otros escudos.
El estándar Mini-escudo

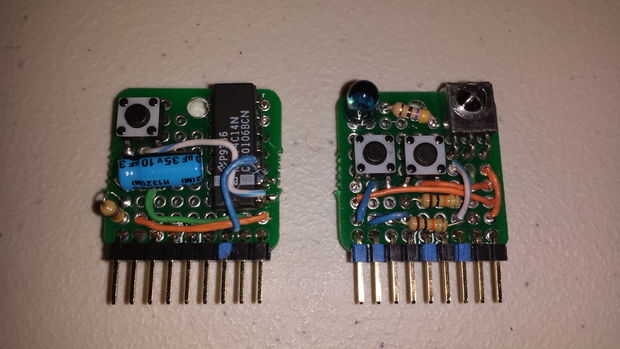

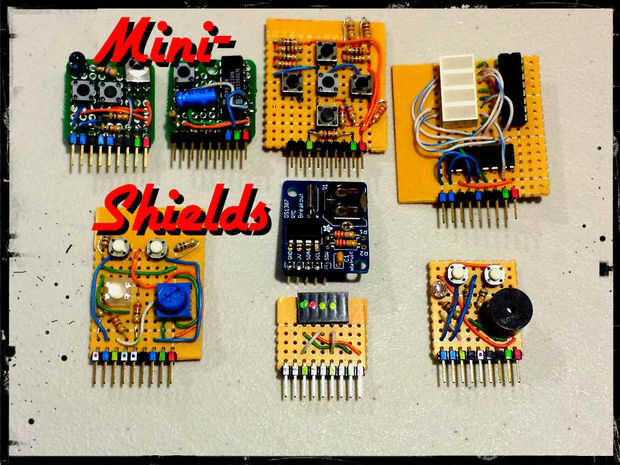

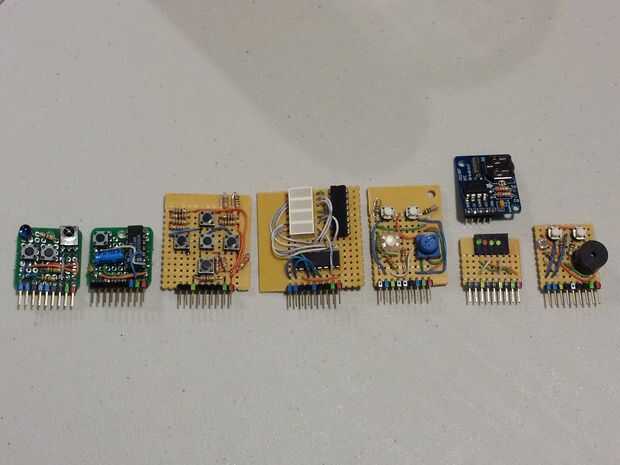

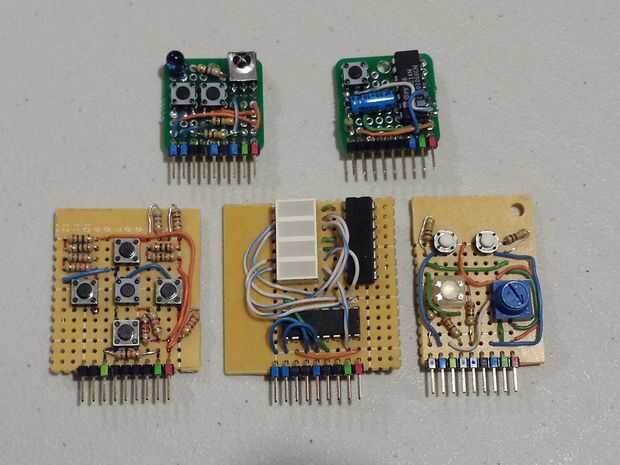

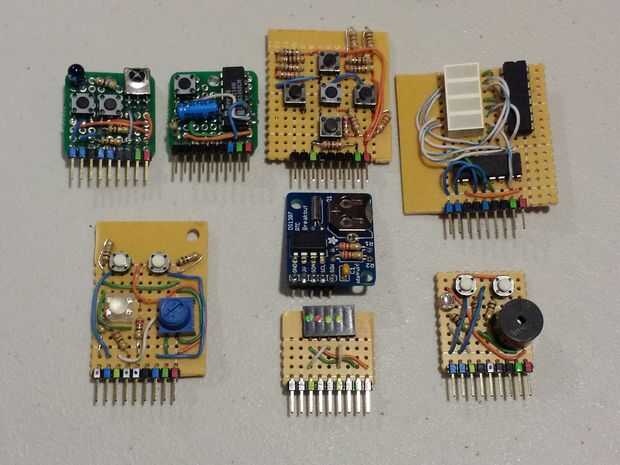

Empecé a hacer estos pequeños módulos con conexiones estandarizadas que son sobre todo listo. Yo los llamo Mini escudos e incluyen todo que lo necesario para casi cualquier aplicación. El primero 3 pines de la derecha de cada panel están conectados a los 5v, tierra y Digital 2 pines de Arduino. Todos mis escudos mini utilizan el estándar siguiente y funcionan bastante bien con los demás.
PIN | Pin función
1 | 5V
2 | Toma de tierra
3 | Digital 2 (interrupción de Hardware)
4 | Análogo *
5 | Digital (PWM)
6 | Digital (PWM)
7 | Análogo **
8 | Digital
9 | Digital (PWM)
módulo reloj en tiempo Real requiere pin analógico 4
** el módulo de reloj en tiempo Real requiere pin analógico 5

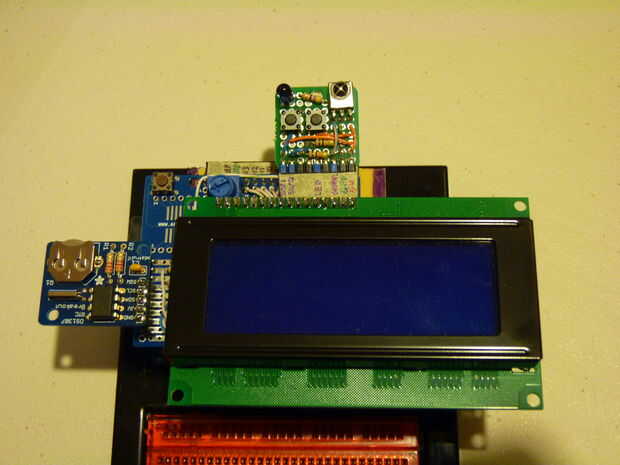

Me gustó la idea de que estos módulos poco podrían añadirse a casi cualquier otro escudo y ellos podrían cambiar según sea necesario. Entonces también estaría capaces de reutilizarlos en diferentes proyectos sin demasiado esfuerzo. El pinout estándar significa que cada uno de ellos podría utilizarse en lugar de los demás si todo estaba conectado correctamente. Una vez que se construyen, hacen un buen poco, sistema de prototipado rápido que también funcionaría como un nivel de entrada para principiantes de Arduino.
Escudo de Mini-escudos

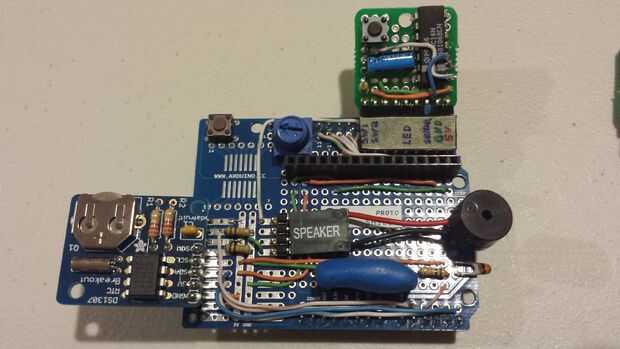

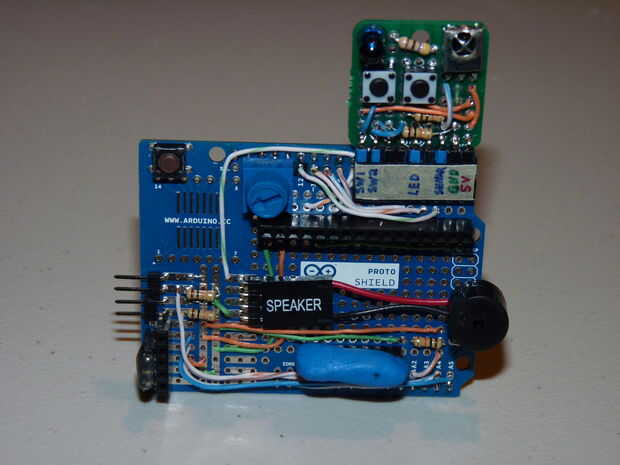

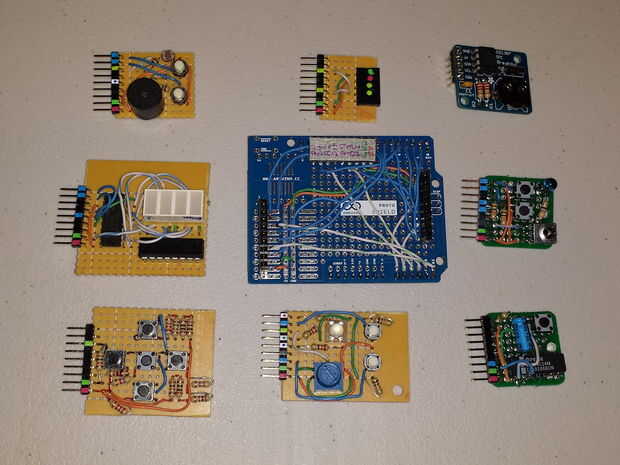

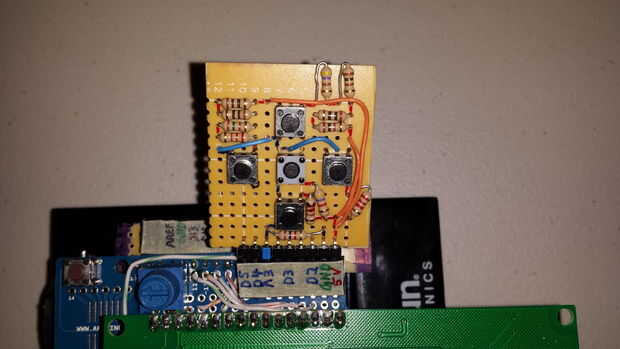

Hice un escudo único con espacio para cualquier mini 3-escudos para conectarse al mismo tiempo. Cada protector de mini usa 2 pines analógicos y 4 pines digitales (más el pin digital 2 que comparten ya que he dedicado para la función de interrupción de hardware). Necesitaba dedicar pines analógicos 4 y 5 a la ranura para garantizar que funcione el módulo de reloj en tiempo Real. De los 14 pines digitales, existen solo 6 pines PWM, por lo que he dedicado las ranuras B y C que el PWM mini-escudos, así que cosas como el altavoz y el LED de color completo no funcionará bien si está conectados en la ranura A.
