Paso 9: Escudo de Mini-escudos

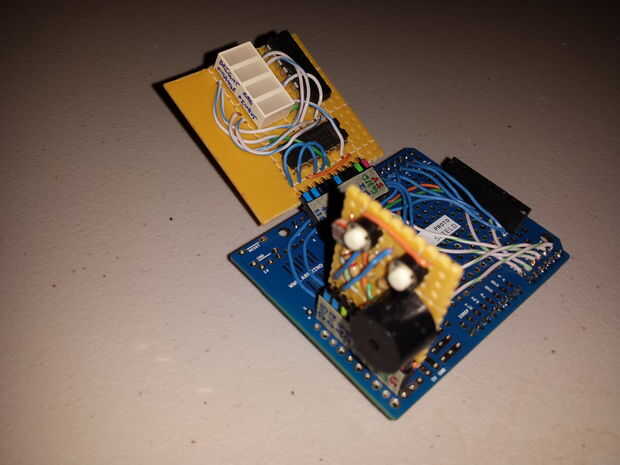

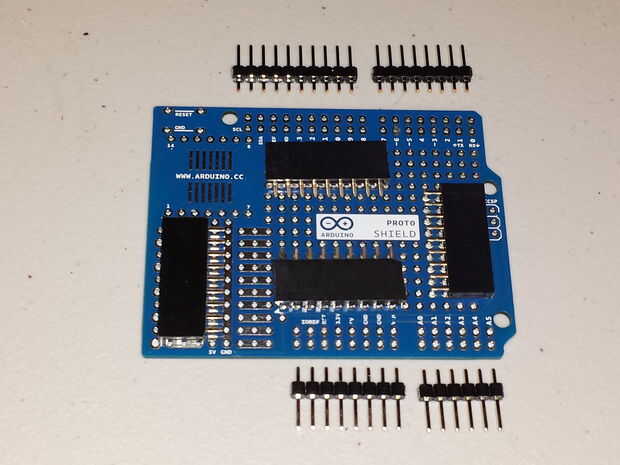

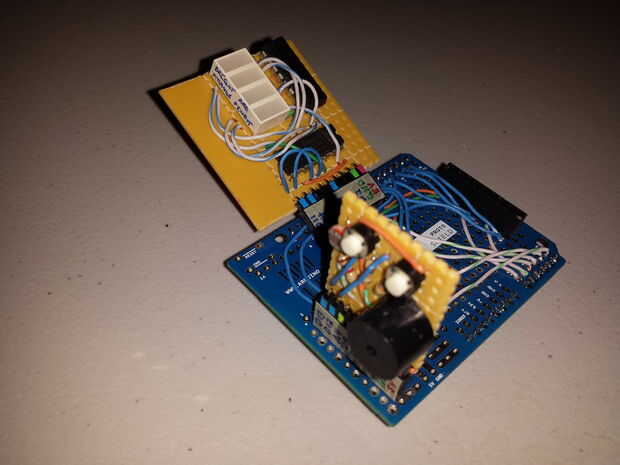

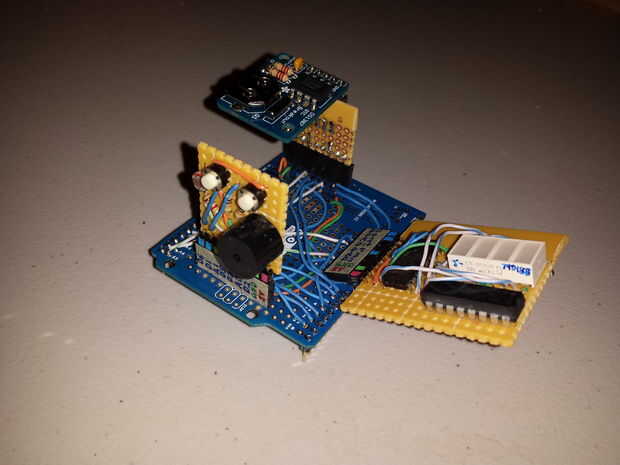

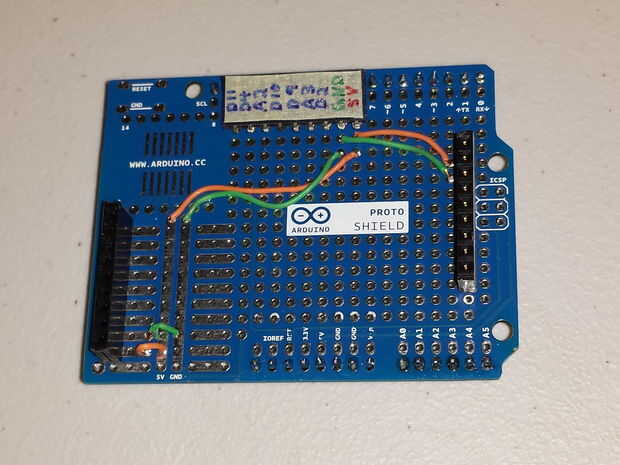

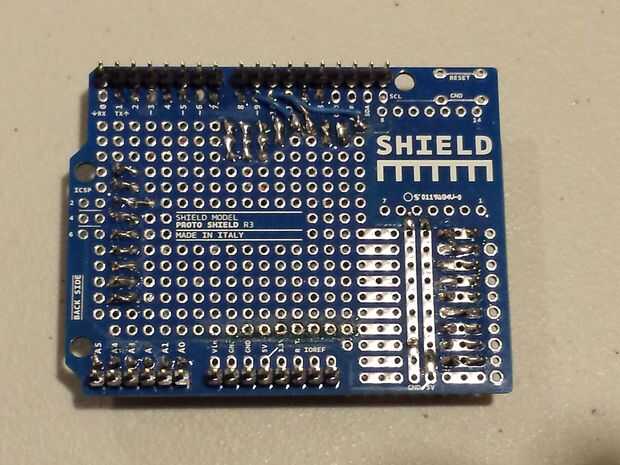

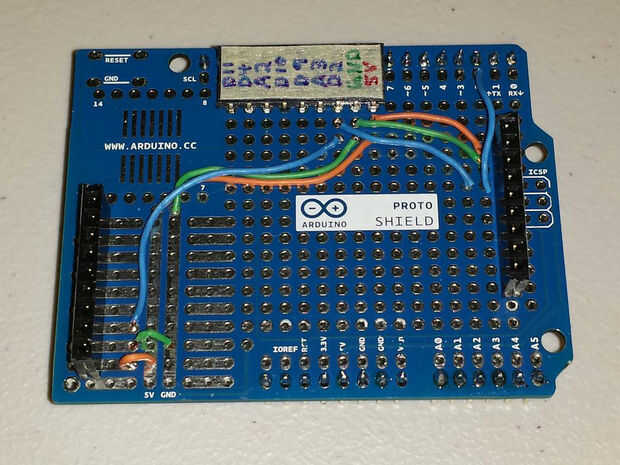

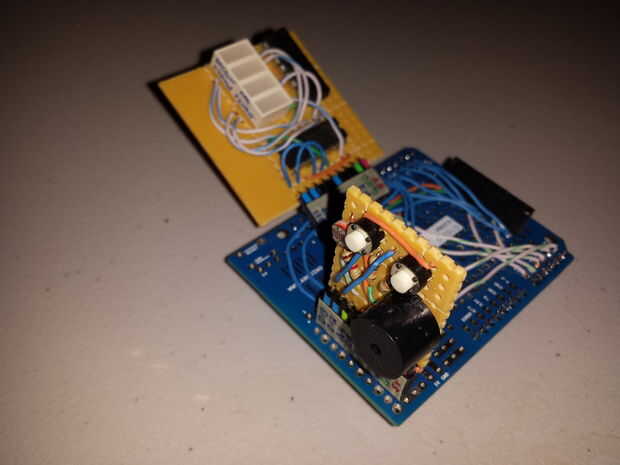

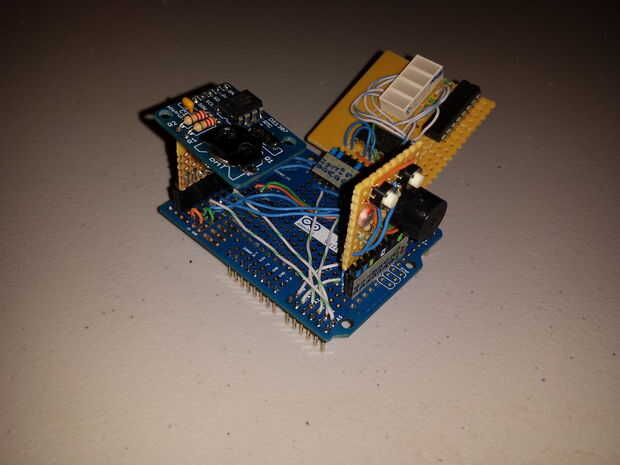

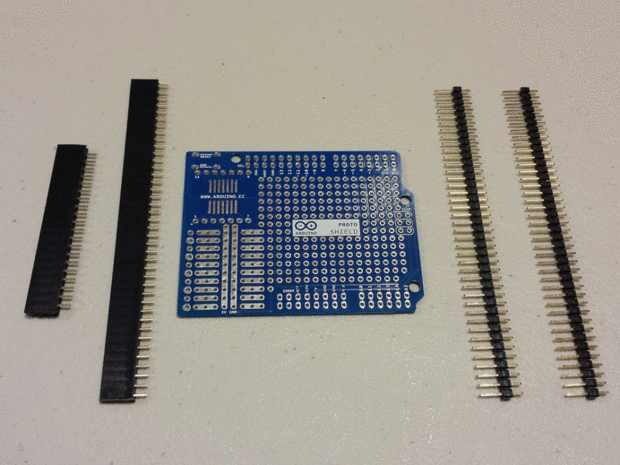

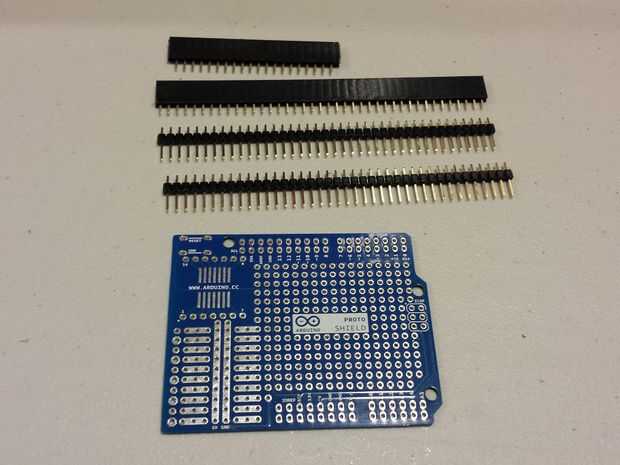

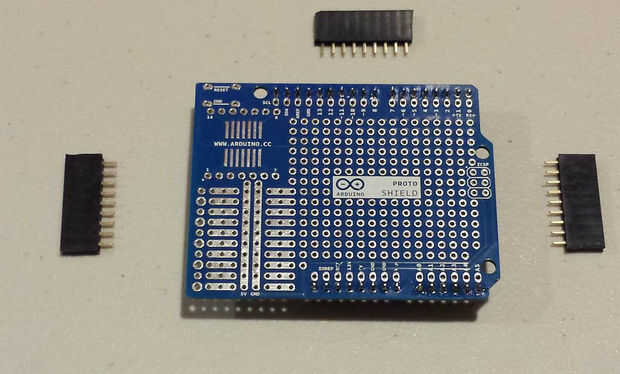

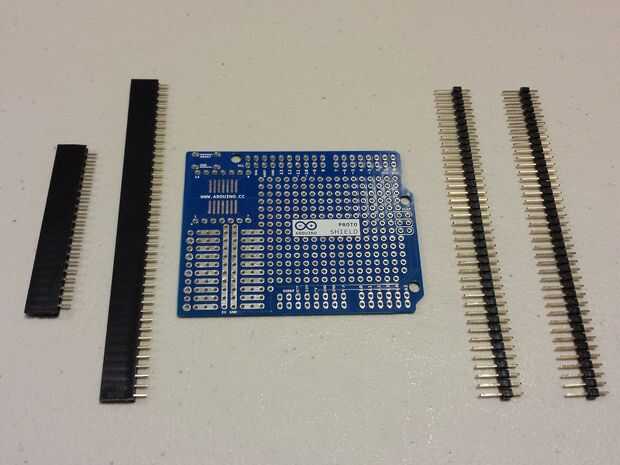

Después tuve algunos de estos mini escudos, pensé que podría quisiera usarlos juntos en un escudo. De esa manera podría tener un bonito kit Ready-Made que muchas diversas combinaciones de sensores y salidas. Hice un nuevo escudo de tamaño completo que pude conectar hasta 3 mini escudos en. 2 puertos son verticales y se establecen 1.

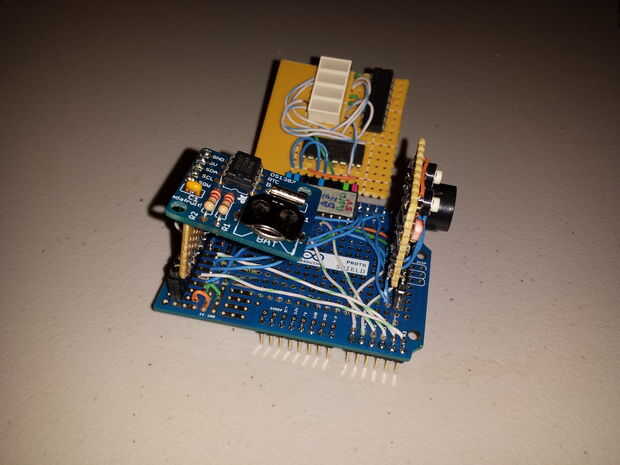

Cuando puse hacia fuera los pernos, tuve que pensar sobre qué tipo de mini escudos irían donde. El escudo pequeño de RTC debe tener pines analógicos A4 y A5 porque ellos aare requerida por la biblioteca. Mi LED RGB y Theremin mini-los protectores de ambos necesitan 3 pines capaces de PWM, y puesto que la ONU tiene 6 pines PWM, me gustaría utilizar 3 para escudo B y 3 para escudo C. Mi escudo mini botón debounced necesita tener pin digital D2 o D3 para acceder a la interrupción de hardware, ya que D3 también es un pin PWM, decidí usar D2. Ya que realmente solo necesita esto para 1 escudo ahora mismo, y no puedo imaginar que necesitan 2 escudos interrupción, decidí conectar el D2 en todos los puertos de 3 mini protector.
Como expliqué anteriormente, este es el esquema de los terminales estándar Mini-escudo:
PIN | Pin función
1 | 5V
2 | Toma de tierra
3 | Digital 2 (interrupción de Hardware)
: 2 Análogo *
5 | Digital (PWM)
6 | Digital (PWM)
7 | Análogo **
8 | Digital
9 | Digital (PWM)
módulo reloj en tiempo Real requiere pin analógico 4
** el módulo de reloj en tiempo Real requiere pin analógico 5

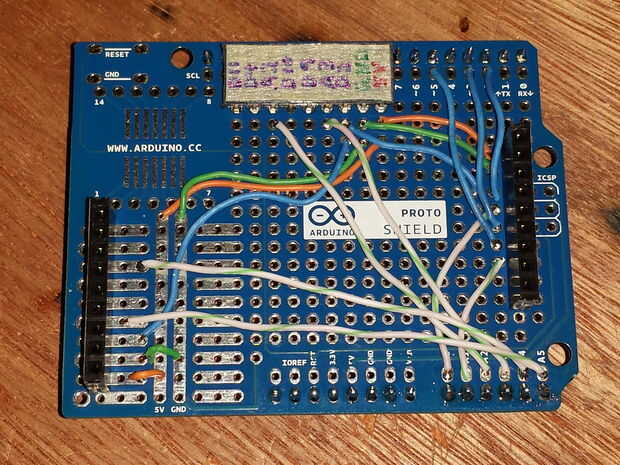

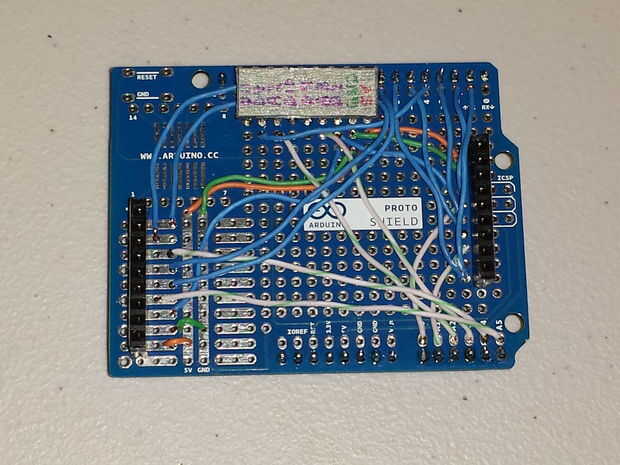

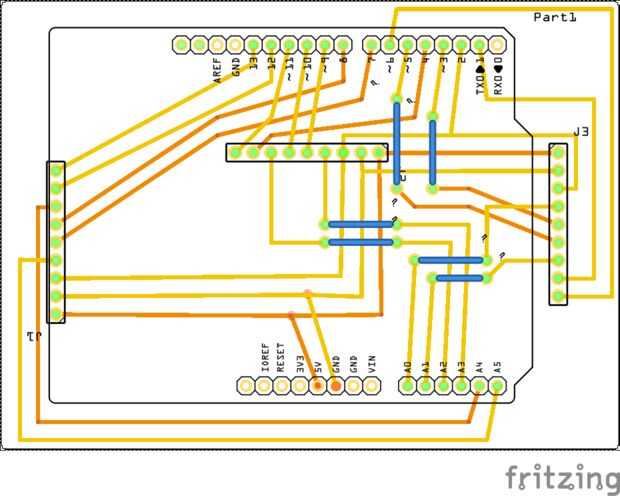

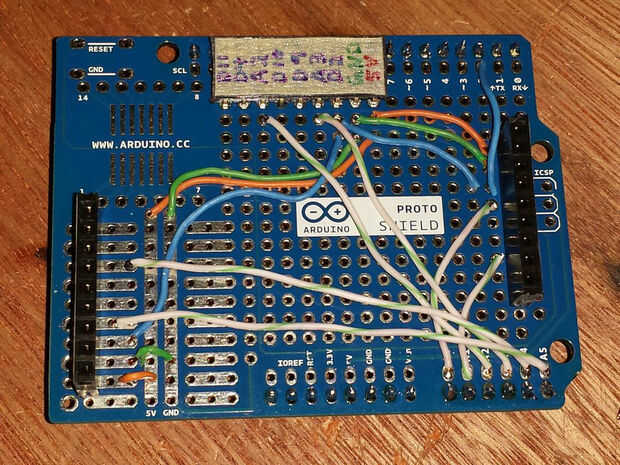

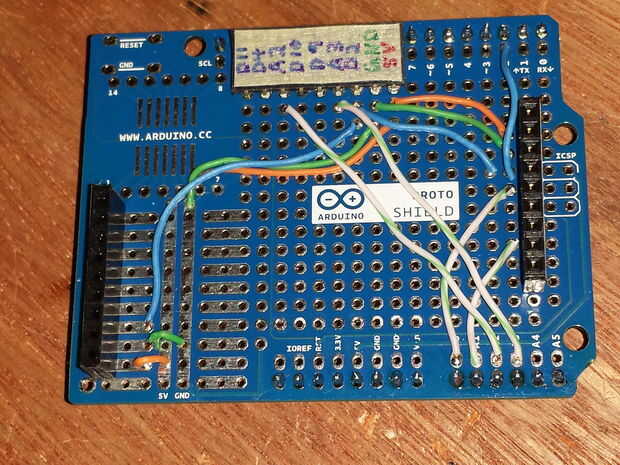

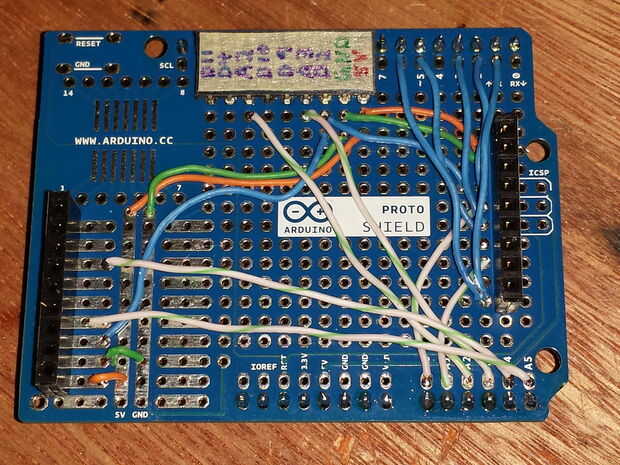

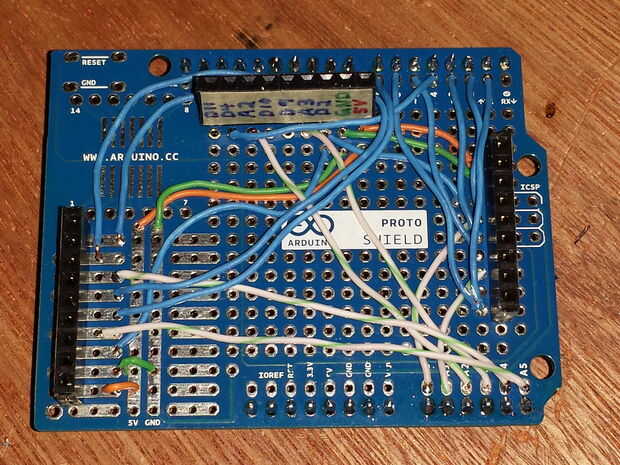

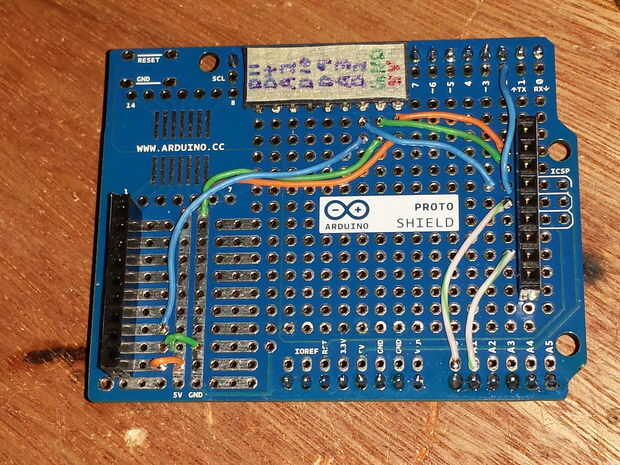

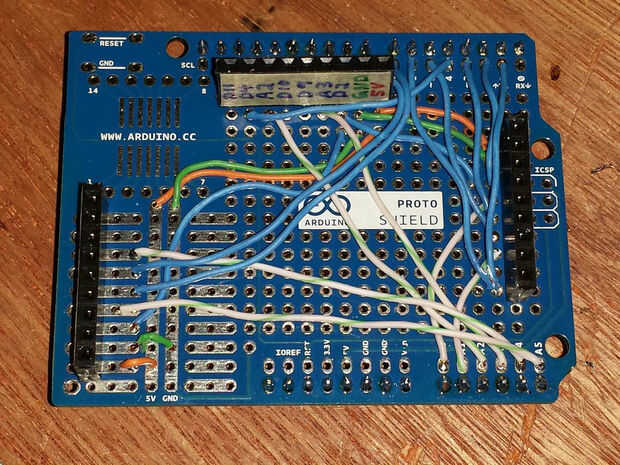

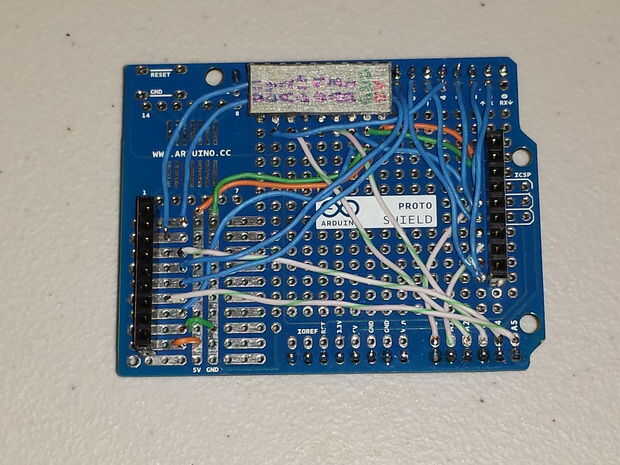

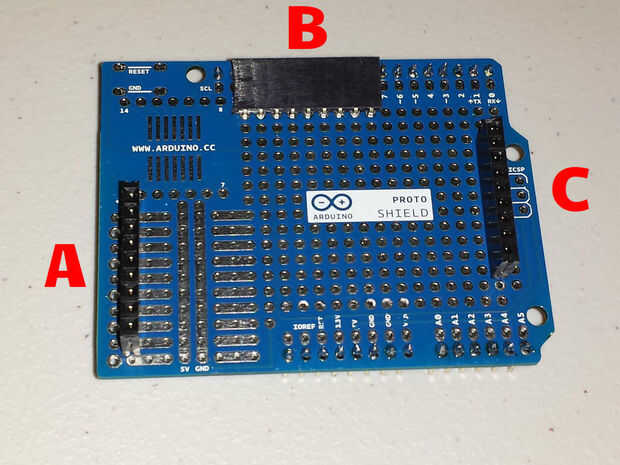

Y aquí está la disposición de todos los puertos de cabecera 3 protector mini:
Escudo mini Pin | Pines de Arduino
A1 | 5V
A2 | Toma de tierra
A3 | Digital 2 (interrupción de Hardware)
A4 | Analógica 5 (requerida de módulo RTC)
A5 | Digital 7
A6 | Digital 8
A7 | Analógica 4 (necesario para módulo RTC)
A8 | Digital 12
A9 | Digital 13
---------------------------------
B1 | 5V
B2 | Toma de tierra
B3 | Digital 2 (interrupción de Hardware)
B4 | Analógica 3
B5 | 9 digital (PWM)
B6 | 10 digital (PWM)
B7 | Analógica 2
B8 | Digital 4
B9 | 11 digital (PWM)
---------------------------------
C1 | 5V
C2 | Toma de tierra
C3 | Digital 2 (interrupción de Hardware)
C4 | Analógica 0
C5 | 3 digital (PWM)
C6 | 5 digital (PWM)
C7 | Analógica 1
C8 | Digital 1
C9 | 6 digital (PWM)
