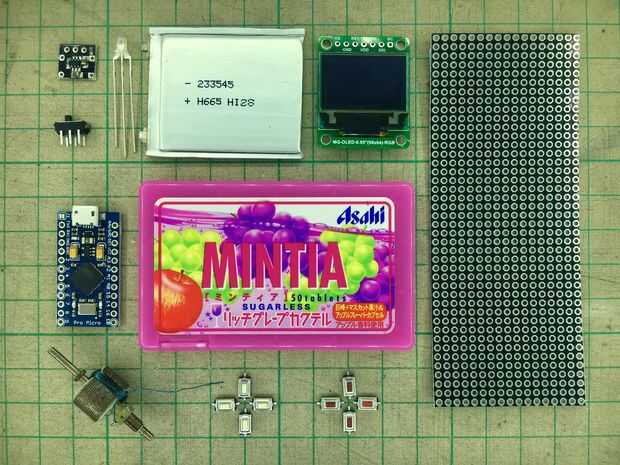

Paso 2: preparación
MINTIA
Una caja vacía de caramelo MINTIA, necesita consumir primero todos los 50 comprimidos: P
Placa Arduino
Esta consola tiene cabida para colocar un paso regulador de voltaje, así que recuerde utilizar 3.3 V versión de la placa Arduino. Siguiente enlace es Sparkfun Pro Micro 3.3 V 8Mhz
Ref: https://www.sparkfun.com/products/12587
Pantalla
0,96" 96 x 64 SSD1331 OLED exhibición tablero, esto es el más pequeña y delgada pantalla tablero color que puedo encontrar.
Altavoz

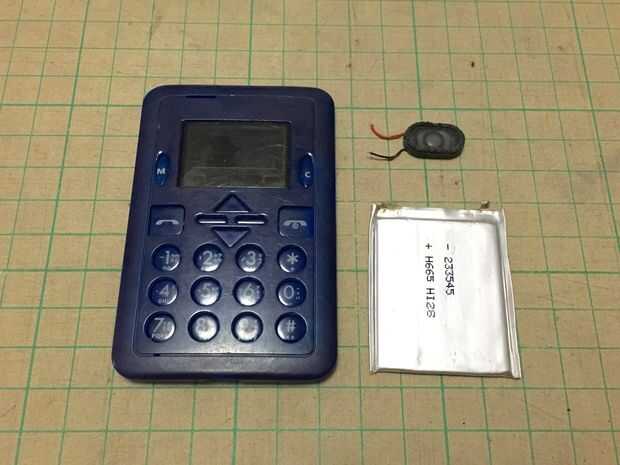

Que viene de un viejo teléfono celular
Batería lipo

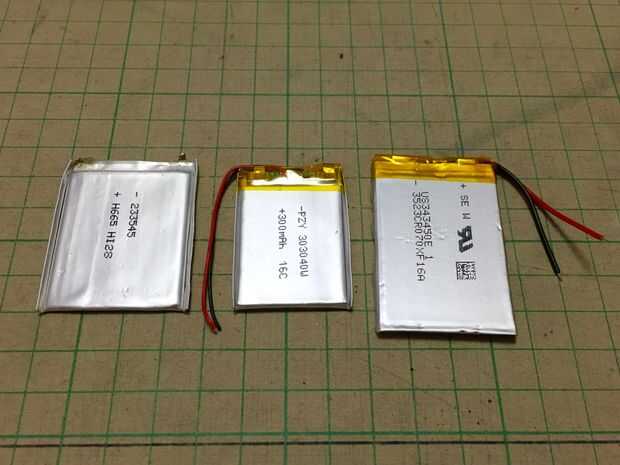

Al principio, me gustaría utilizar la Lipo batería vienen desde el antiguo teléfono celular, ya que sólo 23 mm de espesor. Pero lo encontré miss tablero de la protección y el terminal es difícil de soldar, por lo que pedí otro. 343450 es un poco demasiado grande, finalmente utilizo 303040. Que afirmaba tener 300 mAh de capacidad, creo que es bastante bueno.
Tablero de carga de batería lipo
Este tablero de carga pequeño uso del chip de carga TP4057, LED es rojo cuando carga y dé vuelta a verde cuando haya terminado la carga.
Interruptor
Para cambiar el modo de la batería entre "cargar desde USB" y "uso de energía de la batería".
Botones SMD
8 botones SMD, 4 para la mano izquierda lado de botones de navegación y 4 botones de operación de lado de mano derecha.
Tablero de PC delgada Multi propósito
Para la celebración de todos los botones SMD.
Alambre revestido de cobre
Para conectar todos los circuitos.
