Arduino MINTIA - consola de juegos en una caja de dulces (8 / 15 paso)

Paso 8: Fijar tablero, batería y el componente de carga

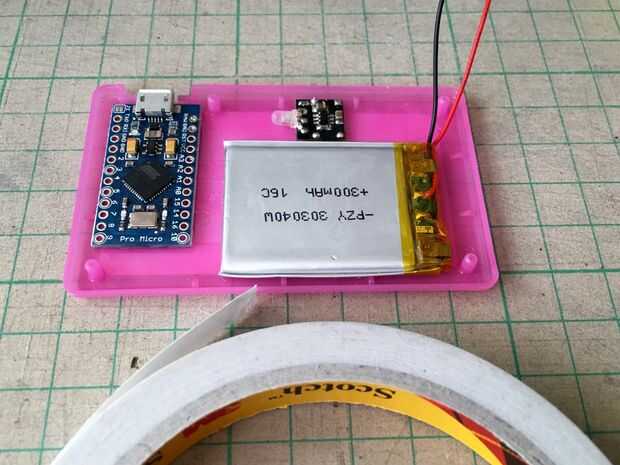

Utilice cinta adhesiva de doble cara para fijar el Micro Pro Junta y batería Lipo.

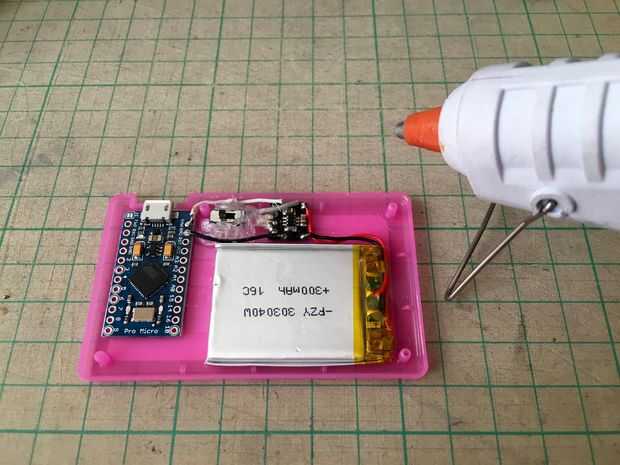

Detalle de la soldadura:

  • Carga de la batería Junta + ve -> Lipo + ve e interruptor derecho del pin
  • Tablero de carga batería - ve -> Lipo - ve
  • Fuente de la tarjeta de carga + ve -> pin izquierda interruptor
  • Carga tablero fuente - ve - > pin GND de placa Micro Pro
  • Junta Pro Micro pin RAW -> pin medio de interruptor
  • Altavoz + ve -> pin de Micro Pro tablero A3
  • Altavoz - ve -> pin GND de placa Micro Pro

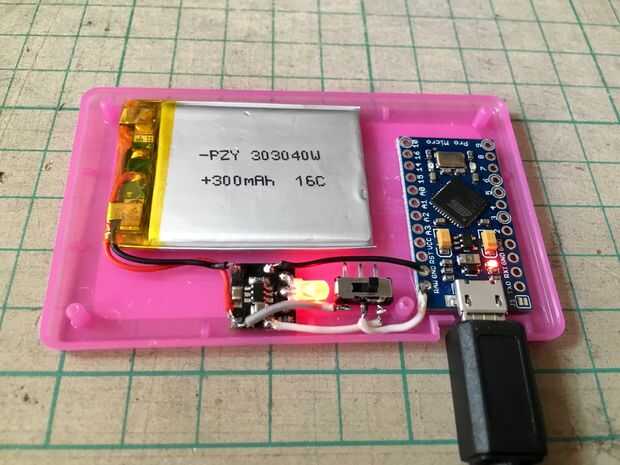

Después de soldar, conecte la alimentación USB, la placa de carga enciende el LED.

Si usted ha programado la Junta Micro Pro en el paso anterior, el orador debe jugar melodía de Tetris.
