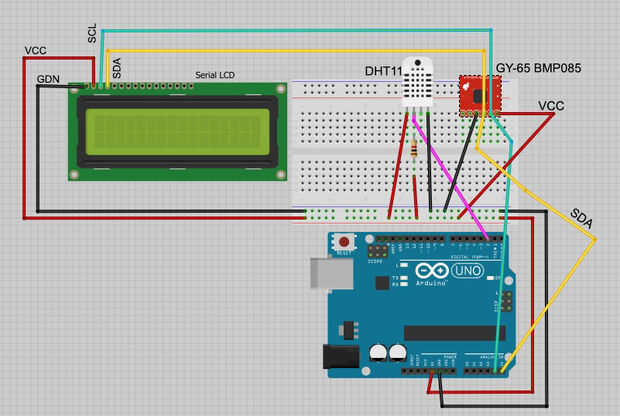

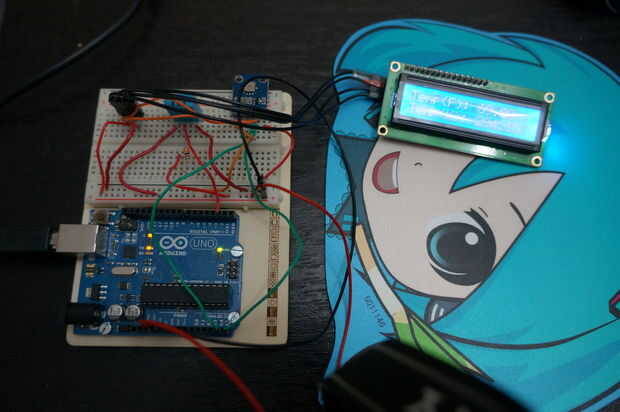

Paso 2: Construir el circuito
Arduino 5v Pin a Pin de VCC en BMP085 (importante!! algunos módulos sólo admiten v 3.3!! uso los 3.3v Pin en su lugar!)
GND de Arduino a Pin GND Pin en BMP085
Arduino A5 Pin a Pin SCL en BMP085 (análogo 5 Pin a Pin de reloj)
Arduino A4 Pin a Pin SDA en BMP085 (analógico 4 Pin a Pin de datos)
2 Conecte el Sensor DHT11 para Arduino
Pin de 5V de Arduino para Pin VCC en DHT11
Pin GND del Arduino a GDN pasador DHT11
Arduino Digital Pin 2 al Pin de datos DHT11 y resistencia de 10 k a GND de Arduino
3 Conecte la LCD serial habilitado para Arduino
Arduino 5v Pin a Pin de VCC en serie permitió LCD
Arduino GND Pin a GND Pin en serie permitió LCD
Ahora la parte difícil que vamos a utilizar los mismos puertos como el BMP085
Arduino A5 Pin a la misma línea de la placa en el Pin SCL en BMP085
Pin de A4 de Arduino a la misma línea de la placa en el Pin SDA en BMP085
