Paso 2: electrónica

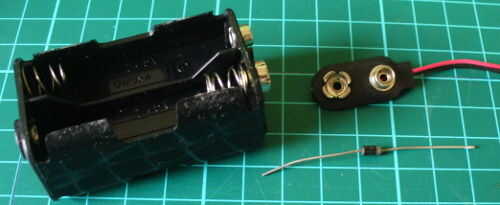

Instalando todos los cables externos a la Protostick puede todavía utilizar el LeoStick principal para otros proyectos si es necesario. La potencia es de 4 x pilas AA, con voltaje reducido con un diodo 1n4004.

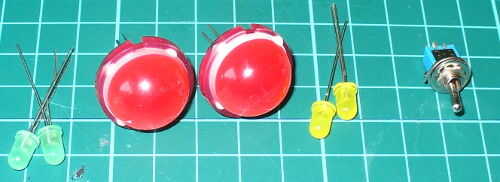

Y para los "ojos" de nuestro monstruo, puede siempre agregar más si también no es lleno en el libro. También necesitaremos una resistencia para los LEDs. LEDs son actuales impulsado por usted puede conectar dos en serie con un resistor de caída adecuado que le permite controlar a ambos si es necesario con un pin de salida digital.

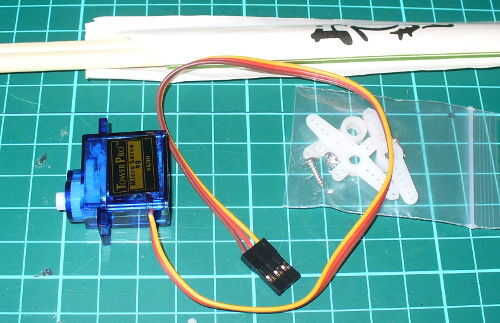

Puede utilizar la calculadora aquí para ayudar a determinar el valor correcto para la resistencia. Finalmente un servo es necesaria para empujar hacia arriba y hacia abajo la tapa del libro. Se utilizó un servo micro barato que está disponible por unos pocos dólares de los típicos puntos de venta.
Finalmente un servo es necesaria para empujar hacia arriba y hacia abajo la tapa del libro. Se utilizó un servo micro barato que está disponible por unos pocos dólares de los típicos puntos de venta. Los palillos son cortados y usados como una extensión a la horn de servo para darle más longitud.
No te olvides de pintar el brazo negro por lo que no destaca cuando está en uso. Tuvimos un ataque de perezoso y montado el servo en algunos ladrillos LEGO celebradas con pegamento, pero funciona. Finalmente, aquí es el circuito esquemático para nuestro último ejemplo, también hemos añadido un interruptor después de la batería.
