Arduino Motion Tracker (5 / 5 paso)

Paso 5: montaje

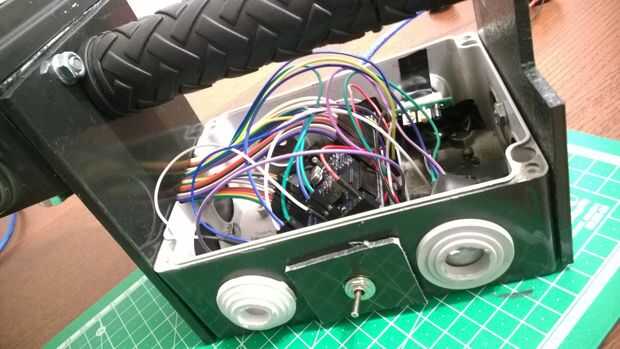

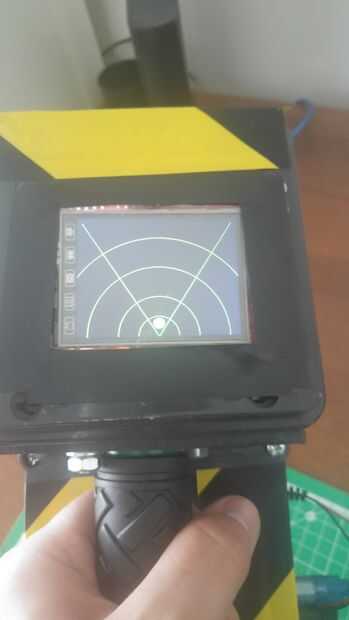

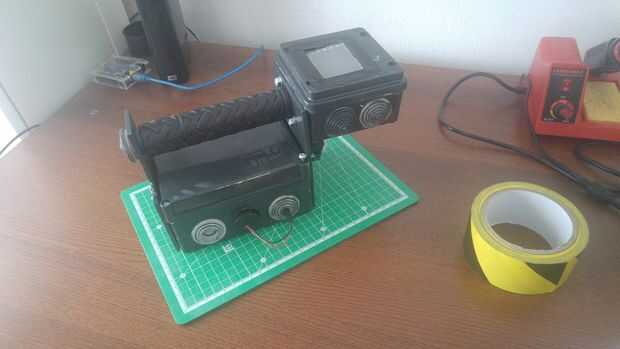

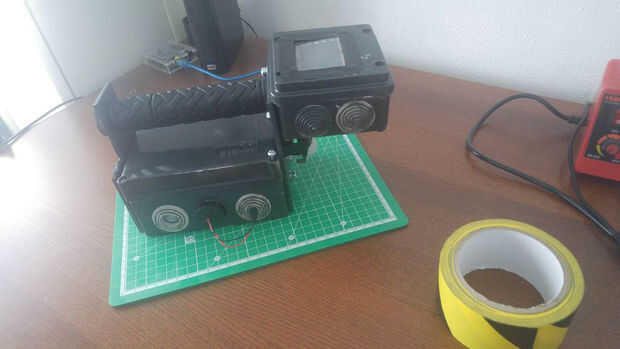

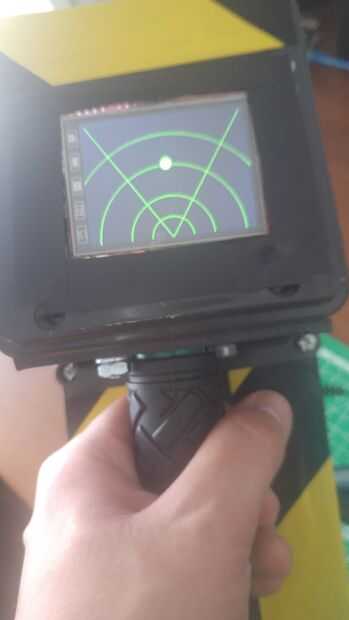

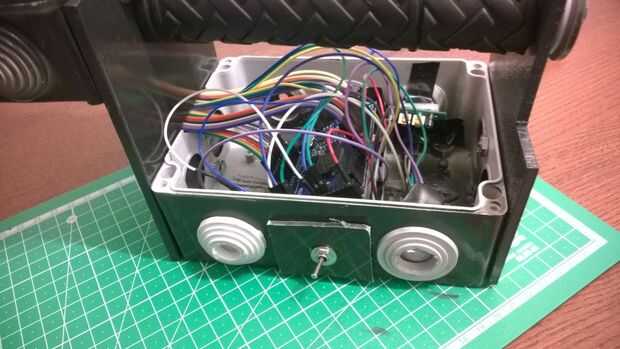

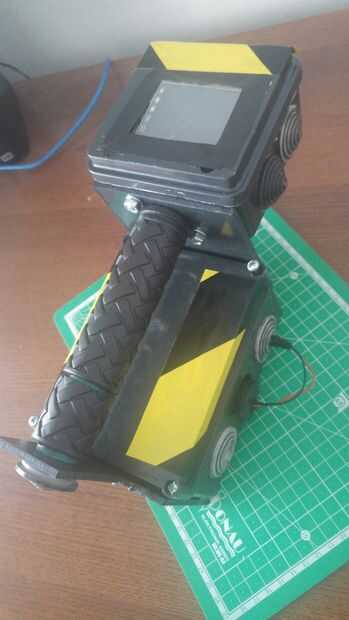

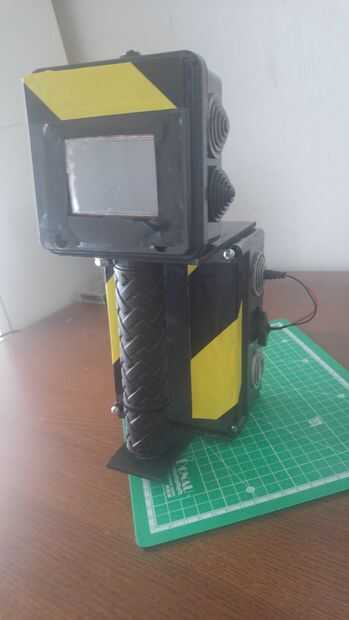

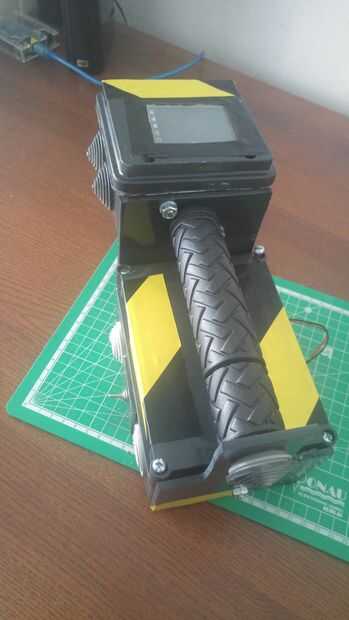

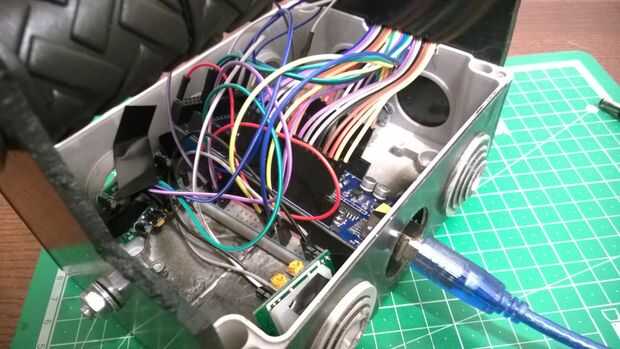

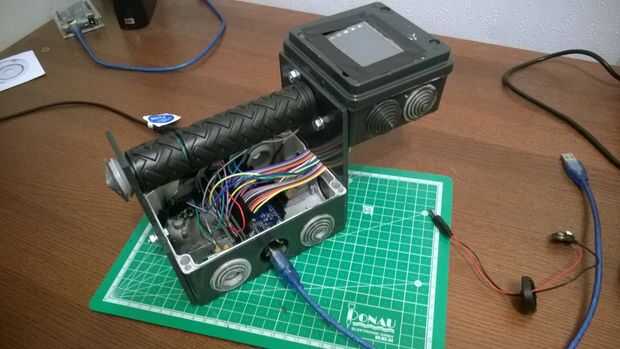

El primer paso fue el cableado. Era un poco minucioso trabajo. Porque no había tanto lugar y necesitaba poner cada cable de puente en el agujero correcto. Después de que i pone el zumbador y el sensor PIR izquierdo y derecho en la caja, conectar al arduino. Bueno saber estos sensores muy sensibles así que tuve que de alguna manera les eclipsan. Para eso utilicé las tapas de goma. He cortado un agujero en ellos que ver en las fotos. He arreglado los sensores con alguna cinta eléctrica. También usé cinta eléctrica para fijar el módulo de utrasonic y el delantero sensor de PIR. Cortado a la mitad y vertical la bicicleta me agarra para el controlador. No me gusta perder usé la parte de agarre sin uso como espaciador para la pantalla en la caja más pequeña. Yo escondidos los bordes naranja de la pantalla con alguna cinta eléctrica negra. Pegué uno de la tapa de goma sin uso en la parte inferior del dispositivo, por lo que puede ocultar el extremo del tubo de pvc verde. Para la buena mirada pongo alguna cinta amarillo/negro en el dispositivo. Último paso fue desenchufar el conector usb y conecte el enchufe de la toma de poder masculino. Enciéndalo y comenzar el seguimiento de movimiento:)

Compré el snesors y el arduino de ebay los otros materiales de la tienda de mejoras para el hogar local. El coste final del dispositivo es de unos 15-20 dólares.

La conclusión final del proyecto es que puede hacer literalmente todo lo que quieras con la placa arduino adecuada y algún sensor y módulo. Usted puede hacer una concha mejor mira si tienes una impresora 3D y el dispositivo podría tener un tiempo de trabajo si se sustituye la batería de 9v con una recargable o batería Lipo. Y con una pantalla más grande se ve mejor. O si usted usa más módulo de medida de distancia se puede medir la distancia de manera múltiple.

Ahora usted ahora cómo hacer un rastreador de movimiento si uno de ustedes hace su propio por favor deja un comentario "Lo hice" y compartir conmigo el resultado. Me encantaría ver tus propios gadgets.

Tal vez este dispositivo le ayudará a evitar xenomorfos.

Si usted tiene cualquier pregunta siente por favor libre de preguntarme!

Hacer feliz:)
