Arduino + motores K'nex (5 / 9 paso)

Paso 5: Vuelva a ensamblar el Motor

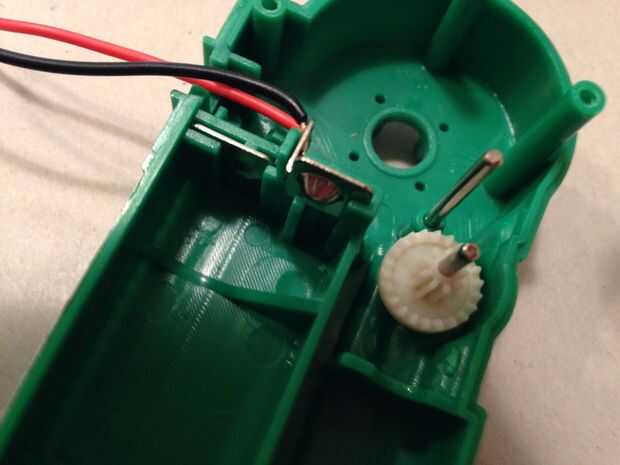

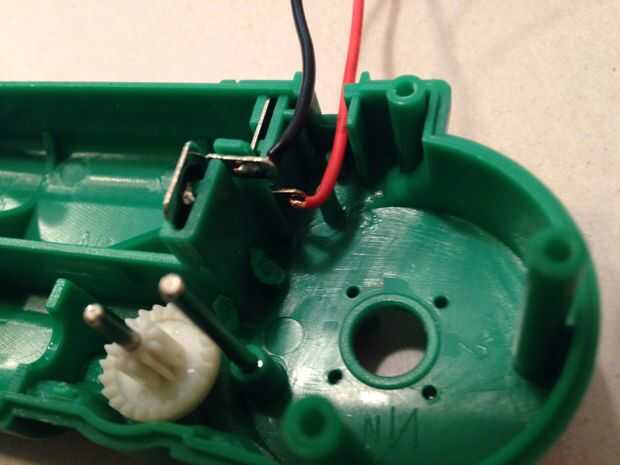

Ahora es tiempo de volver a poner el motor de K'nex juntos. Anteponer las placas de contacto de dos batería, positivo y negativo. Recuerde que la placa positiva es mayor que el negativo, por lo que las dos placas deben caber solamente en una forma.

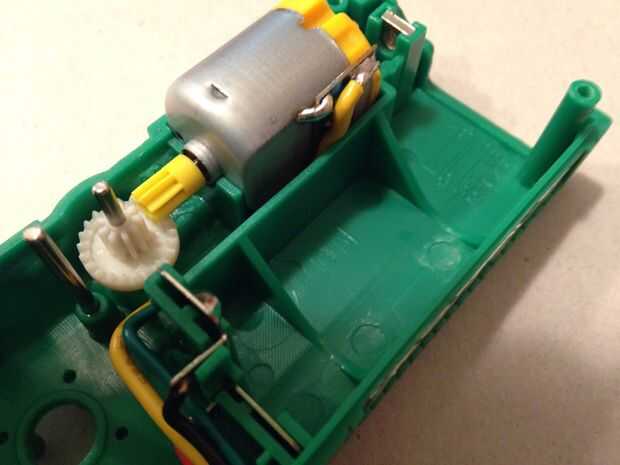

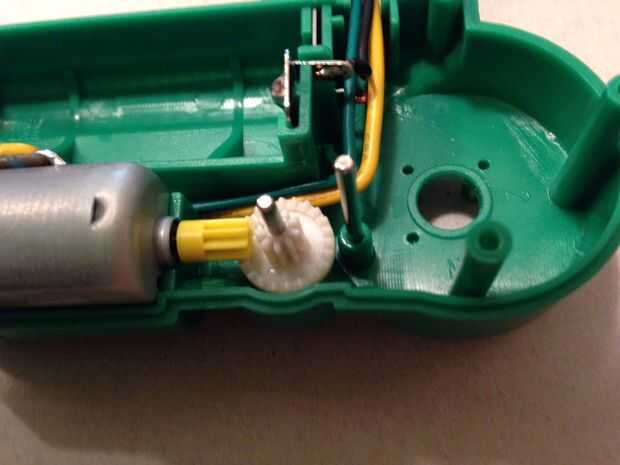

A continuación, reemplace el motor. Los cables deben ajustarse firmemente al lado del motor, que tal vez necesite usar alguna fuerza para conseguirlos. Si tu trabajo de soldadura es buena, no debería tener que preocuparse demasiado acerca de dañar los cables. Vuelva a colocar los engranajes, asegurándose de que usted tiene en el orden correcto. Si, por alguna razón, usted no tenga en cuenta el orden correcto, puede comprobar la lista de abajo.

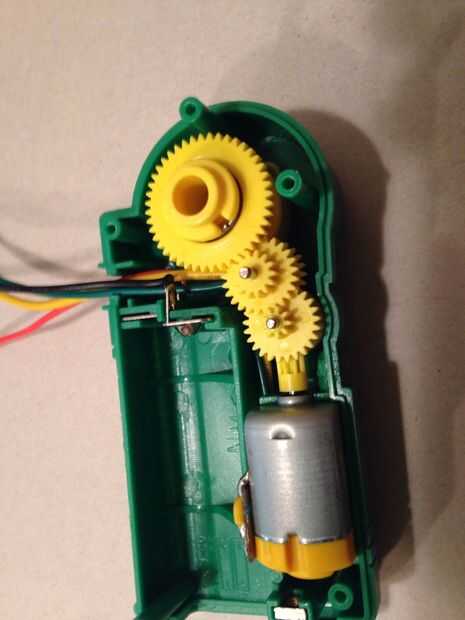

Reemplacé los engranajes de mi verde motor K'nex en el siguiente orden.

1. Equipo amarillo con cilíndrico, con el cilindro hacia abajo. Este equipo va en el eje derecho.
2. Equipo amarillo con engranaje interno pequeño. Este equipo va en el eje izquierdo.
3. Equipo amarillo con engranaje interno medio. Este equipo va en el eje derecho.
4. Montaje del eje. Esto se desliza en último y mallas con el engranaje superior.

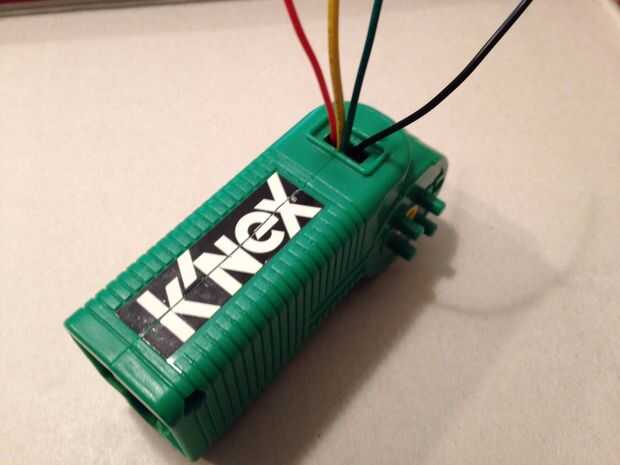

A continuación, ejecutar los cuatro de los cables hacia fuera el agujero donde el interruptor solía ser y ajustar las dos mitades del motor K'nex juntos. Puede que necesite utilizar un poco de fuerza para obtener las dos mitades juntas, debido a los cables de nuevo.

El paso de proceder al montaje final es reemplazar las baterías, luego tornillo de la tapa de las pilas de nuevo.
