Arduino + motores K'nex (6 / 9 paso)

Paso 6: Probar el cableado

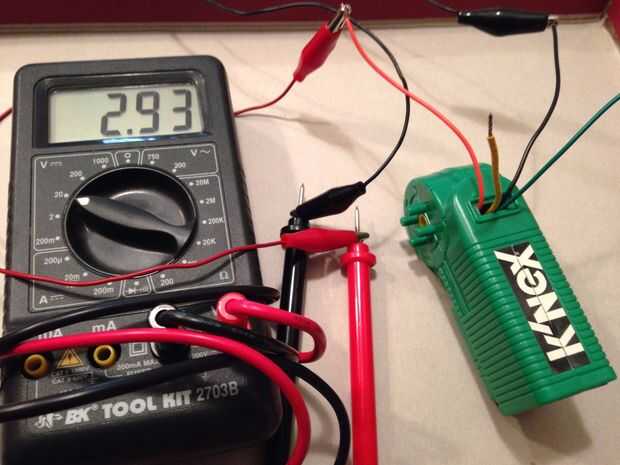

Ahora que se vuelva a armar el motor, es tiempo para verificar y ver cómo funcionan las conexiones. Primero, agarra tu multímetro y los cables de corriente, conectar positivo con positivo y negativo a negativo la prueba. El medidor debe leer alrededor + 3 voltios, lo que significa que las baterías son buenas y tienen la polaridad correcta.

A continuación, conecte los cables de corriente a los cables de la impulsión del motor. Puesto que mis cables eran color-coded, até negro verde y rojo a amarillo (o blanco). Esta configuración debe realizar el motor salir adelante.

Así, de esta corta prueba encontramos:

  • El rojo es + 3V
  • El negro es 0V (o GND)
  • Verde es motor negativo (o al revés)
  • Amarillo/blanco es positivo motor (o alambre)

Ahora que hemos establecido cual cable lo que hace, es momento de hacer nuestro circuito controlador de motor.
