Paso 2: Protoboard - botones

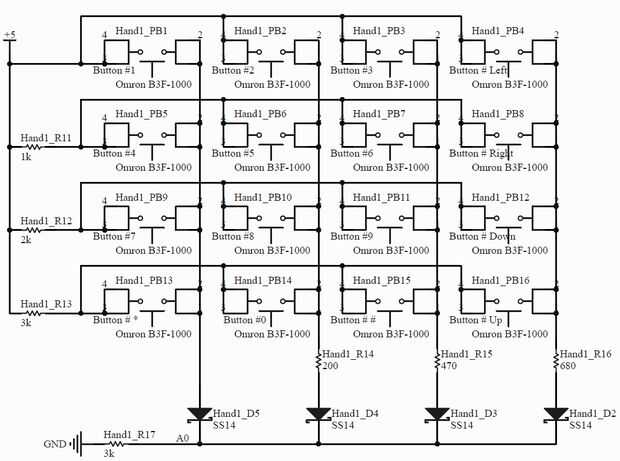

Hacer un teclado y utilizando un divisor de tensión para la son relativamente simple y se puede calcular todo fácilmente. El divisor de tensión se aprecia en los esquemas. El principio es muy simple, pero los valores reales raw_data (voltaje) que indican presionar otra tecla son ligeramente diferentes de los cálculos teóricos.
En teoría se podrían utilizar solamente los cálculos, pero encontré que es más exacto para medir con el sistema final la tensión con cada botón y ajustar en consecuencia la secuencia de comandos. Significa obviamente uno tiene que ajustar el guión cada vez que el sistema está cambiando. Por el contrario eso no ocurre a menudo.

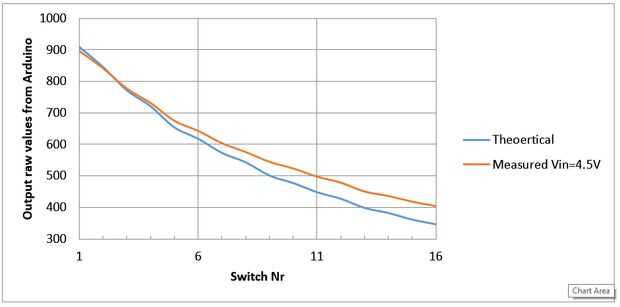

Los valores calculados y medidos raw_data se muestran en la siguiente tabla y figura. Como puede verse que hay una desviación relativamente grande, especialmente en los niveles más bajos de tensión. Las resistencias utilizadas fueron con exactitud de 5% haciendo el resultado relativamente diferentes.
