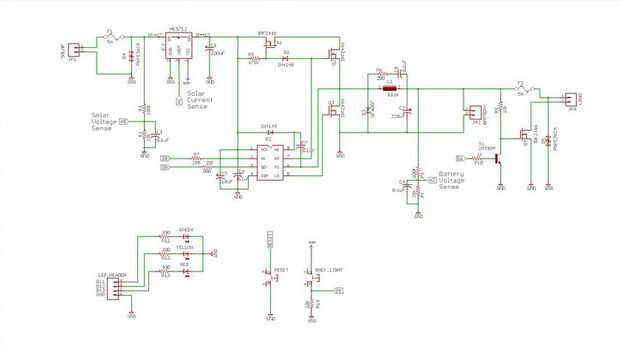

Paso 10: Esquema y trabajo
El conector de alimentación a los paneles solares es el tornillo de borne JP1 y JP2 es el conector terminal del tornillo de la salida a la batería. El tercer conector JP3 es conexión de la carga.
F1 y F2 son los fusibles de seguridad de 5A.
El convertidor buck se hace arriba de los interruptores MOSFET síncronos Q2 y Q3 y el inductor de dispositivos de almacenamiento de energía L1 y los condensadores C1 y C2 el inductor suaviza la conmutación actual y junto con C2 suaviza la tensión de salida. Condensador C8 y R6 son una red de snubber, utilizada para reducir el zumbido de la tensión del inductor generada por la conmutación de corriente en el inductor.
La tercera MOSFET Q1 se agrega para permitir que el sistema bloquear la energía de la batería de que fluye hacia los paneles solares en la noche. En mi anterior controlador de carga, esto se hace con un diodo en la ruta de la energía. Como todos los diodos tienen una caída de tensión un MOSFET es mucho más eficiente. Q1 se activa cuando Q2 está de voltaje a través de D1. R1 drena el voltaje de la compuerta de Q1 por lo que se apaga cuando se apaga Q2.
El diodo D3 (UF4007) es un diodo rápido ultra que comenzará a realizar actual antes de Q3 se enciende. Se supone para hacer más eficiente el convertidor.
El IR2104 de IC es un controlador de puerta MOSFET de medio puente. Conduce el alto y los MOSFETs de baja lateral utilizando la señal PWM de arduino (Pin - D9). El IR2104 también puede ser cerrado con la señal de control (baja en pin - D8) de Arduino en el pin 3. D2 y C7 son parte del circuito de arranque que genera el voltaje de unidad la puerta alta para Q1 y Q2. El software realiza un seguimiento del ciclo de trabajo PWM y nunca permite el 100% o siempre. Tapas el ciclo de trabajo PWM al 99.9% para mantener el funcionamiento de la bomba de carga.
Hay dos circuitos divisor de tensión (R1, R2 y R3, R4) para medir el panel solar y voltajes de la batería. La puesta fuera de los divisores son alimenta la señal de voltaje analógica analógicas y pin-0 perno-2. Los condensadores de cerámica de C3 y C4 son utilizados para eliminar picos de alta frecuencia.
El mosfet Q4 se utiliza para controlar la carga. El conductor de este mosfet es consiste en un transistor y las resistencias R9, R10.
El diodo D4 y D5 son diodos TVS sobre protección de voltaje del panel solar y del lado de carga.
El sensor de corriente ACS712 sentir la corriente del panel solar y alimenta al pin analógico Arduino-1.
Los 3 LEDs están conectados a los pines digitales del microcontrolador y servir como interfaz de salida para mostrar el estado de carga.
Interruptor de reset es útil si se bloquea el código.
El interruptor de luz de fondo es el control de la retroiluminación del visualizador LCD.
