Paso 11: Probar el controlador de puerta y MOSFETs de conmutación
Hola creo que he hablado mucho sobre la teoría. Permite así hace algunas prácticas.
Como he dicho antes el corazón del controlador de carga MPPT es Buck Converter.As por mí si tu circuito de convertidor buck funciona perfectamente. Puede hacer lo demás fácilmente. Lo primero permite comprobar la conmutación de los Mosfets y el controlador.
Antes de soldar, le ruego hacerlo sobre una tabla de pan. He quemado mucho de MOSFETs durante mis pruebas. Así que tenga cuidado durante la conexión.

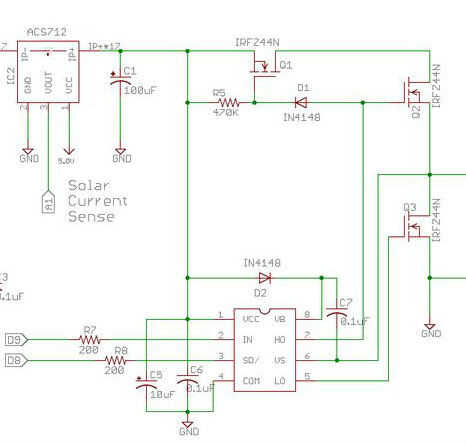

Conecte todo según el esquema de arriba. Ahora usted puede omitir el diodo TVS, sensor de corriente y divisor del voltaje.
Después de conectar todo, comprobar la resistencia entre el carril de entrada. Debe ser varios KOhm. Si usted consigue abajo de resistencia 1K luego vuelva a verificar la conexión del circuito.
Subir el bosquejo de la prueba en el código de Arduino.The en forma de archivo de texto se adjunta a continuación.
Luego conecte el alcance entre la fuente de Q1 y GND.
El resultado debe ser un PWM con frecuencia de 50KHz.

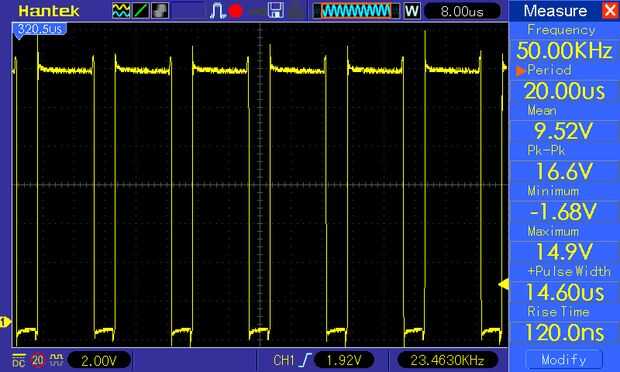

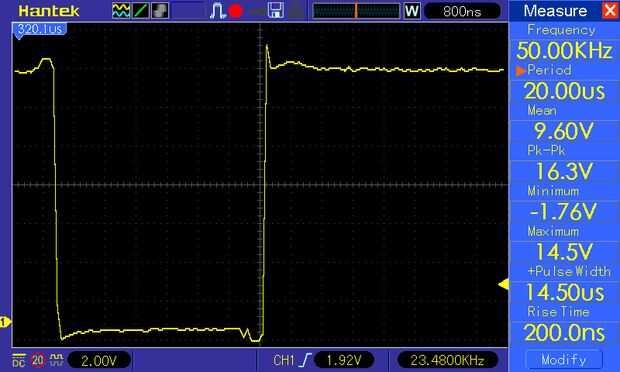

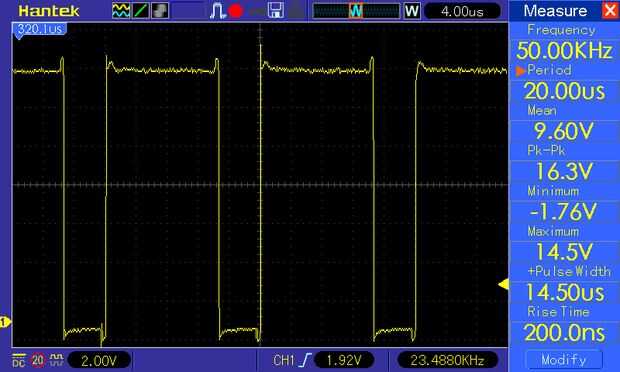

Arriba se muestra la forma de onda obtenida durante mis pruebas.
Si todo va bien entonces proceder a completar el circuito de convertidor a granel. (es decir, adición de inductor y capacitor)
