Paso 12: Prueba del convertidor del Buck
En los pasos anteriores hemos calculado el inductor y la calificación de condensador. Ahora es el momento usando y probando.

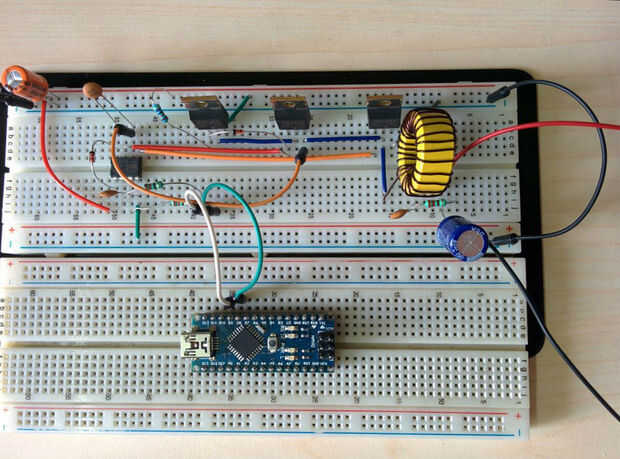

Añadir el inductor 33uH y entrada de 100uf y 220uF a poner condensador electrolítico según esquema. También puede usar 0.1uF condensadores de cerámica paralelo con los condensadores de entrada y salidos. Le dará mejor resultado. Pero no es obligatorio.
Luego realizar el circuito snubber usando un 0.1uF condensador y 200 ohmios resistencia de cerámica.
Otra vez, Compruebe la resistencia entre el carril de entrada. Debe ser orden de kiloohmios.
Ahora dan potencia a la entrada carril y Arduino.
Conecte la sonda de su alcance entre el condensador de salida.

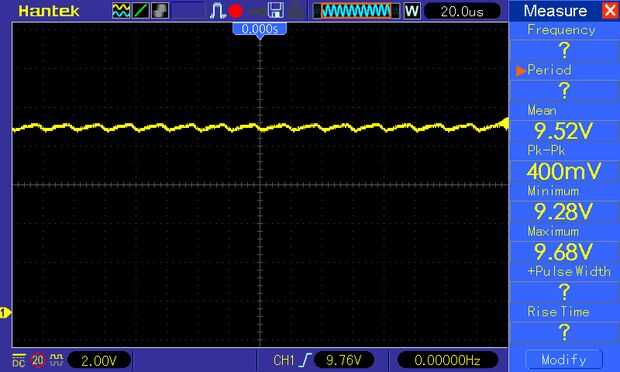

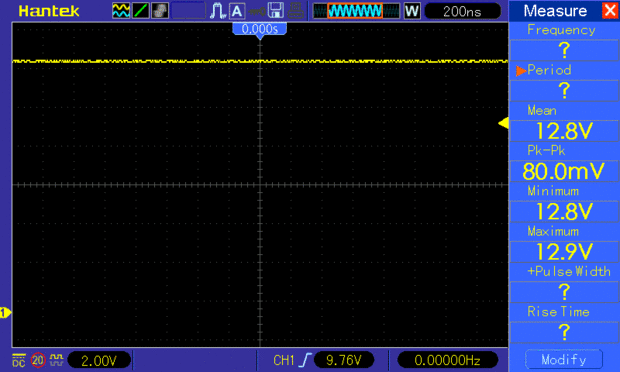

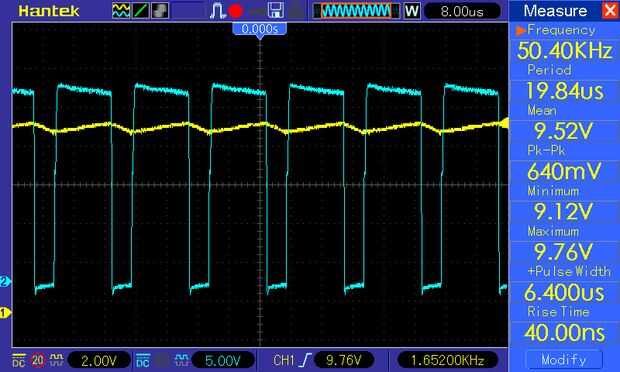

Arriba se muestra el resultado. Puesto out debe ser un constante DC.
Vout = ciclo de trabajo x Vin

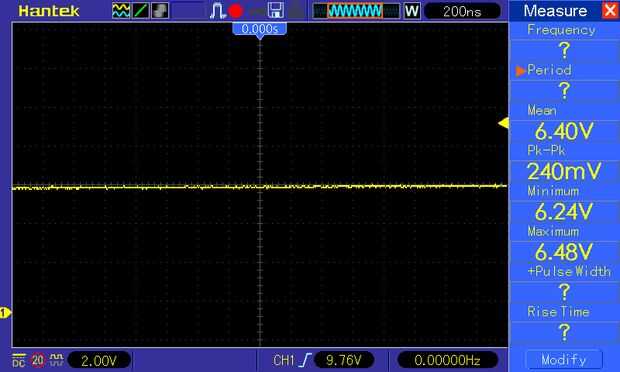

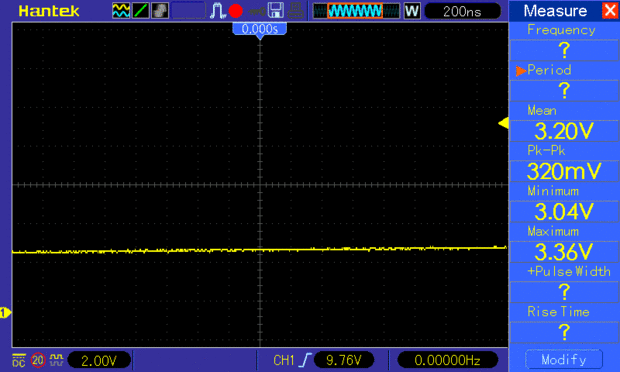

Por ejemplo si doy 50% ciclo de trabajo a una fuente de entrada de 12, la salida debería ser 6V en el ámbito de aplicación.
Después de que confirmó que todo funcionando bien, ahora podemos agregar el bloqueo mosfet Q1. Se utiliza para bloquear la energía reversa de la batería al panel solar durante la noche.
Añadir la tercera mosfet Q3 según esquema. Luego coloque la 470 k resistencia y el diodo IN4148.
Otra vez, Compruebe la salida debe ser igual.
En último puesto el alcance entre la puerta de Q1 y GND.
¿Sabes? han hecho la parte más crítica de este proyecto.
