Paso 14: Medición de corriente

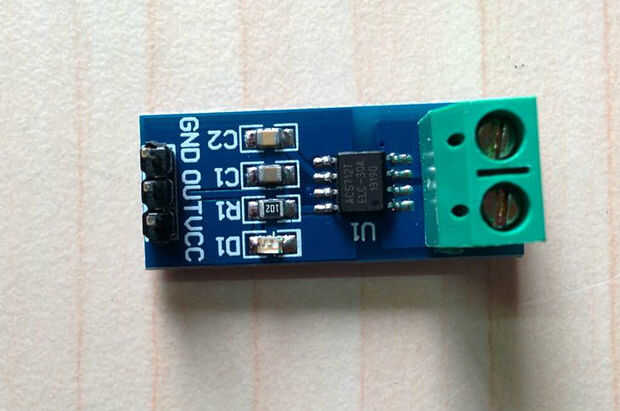

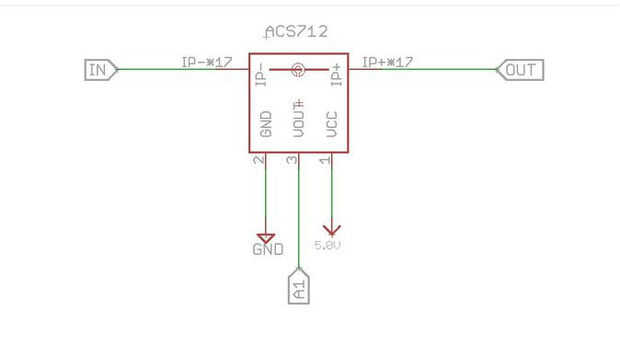

Para medición de corriente he utilizado un sensor de corriente efecto Hall ACS 712 (5A).
El ACS712 sensor lee el valor actual y convertir en un valor de voltaje correspondiente, el valor que une las dos medidas es sensibilidad. Usted puede encontrar en la hoja de datos.
Según la hoja de datos para un modelo ACS 712 (5A):
1. la sensibilidad es 185mV/A.
2. el sensor puede medir las corrientes positivas y negativas (gama - 5A... 5A),
3. fuente de alimentación es de 5V
4. detección de voltaje medio es 2.5V cuando ninguna corriente.
Calibración:
Valor = (5/1024) * analógico Lee valor
Si no obtiene 5V de arduino 5V pin entonces, valor = (Vmeasured/1024) * analógico Lee valor
Vmeasured es el voltaje entre los pines de Arduino 5V y GND. Se puede medir por un multímetro.
Pero según hojas de datos offset 2.5V (cero corriente obtendrá 2, 5V de salida del sensor)
Corriente en amperios = (value-2.5)/0.185

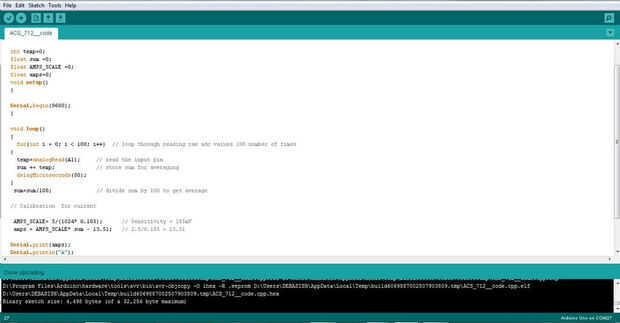

A prueba por un código de ejemplo para ACS712 bramido.
