Paso 15: Exhibición del LCD e indicación de LED
Pantalla LCD:

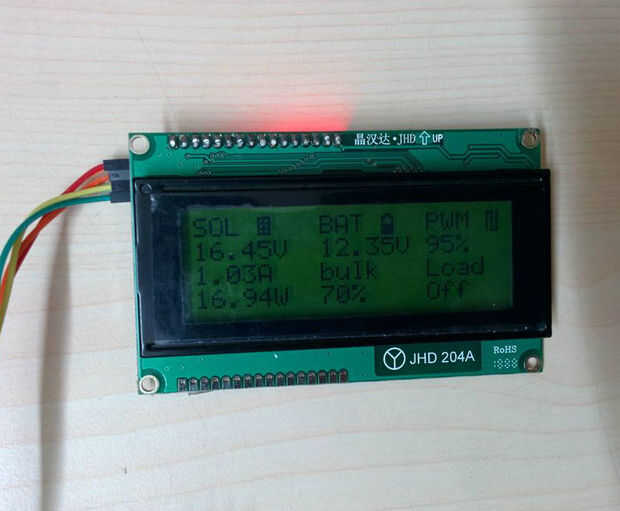

Una LCD 20 X 4 char se utiliza para el monitoreo de parámetros de carga, batería y panel solar. Por simplicidad se elige una pantalla LCD I2C. Necesita solo 4 cables de interfaz con el arduino. En mi diseño anterior el LCD fue consumiendo mucha energía. La causa principal era LCD luz de fondo. Así que añadir un interruptor de presión para controlar la retroiluminación. Por defecto la luz trasera estará en fuera de estado. Si el usuario presiona el interruptor entonces se en durante 15 segundos y se apaga otra vez.
VCC 5V, GND:-->-->--> GND, SDA--> A4 y SCL -> A5

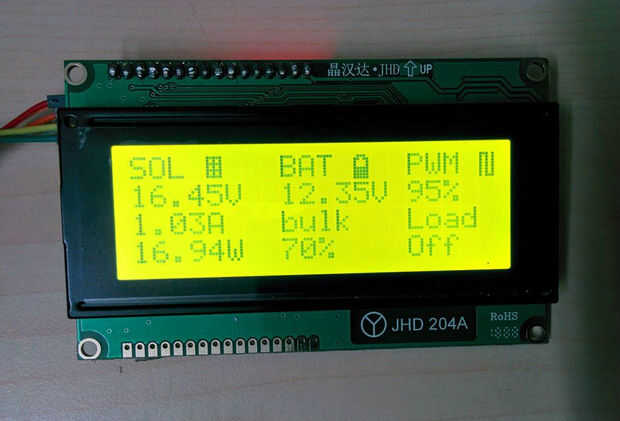

Columna 1: panel Solar voltaje, corriente y potencia
Columna-2: Voltaje de la batería, cargador estado y SOC
columna 3: ciclo de deber PWM y estado de carga
Para probar la descarga de LCD el código de prueba adjunto debajo.
Descargar la biblioteca de LiquidCrystal_I2C .

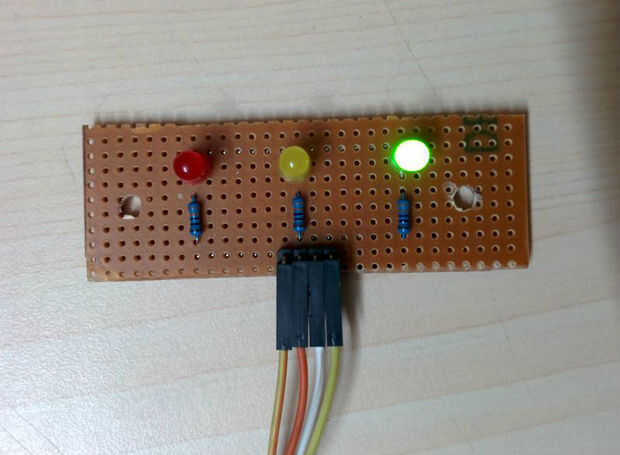

Indicación del LED:

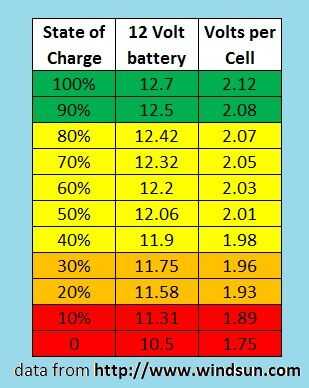

Rojo, verde y amarillo LED son utilizados para indicar el nivel de voltaje de la batería.
Bajo voltaje--> Led rojo
Voltaje normal--> Led verde
Completamente cargada--> Led amarillo
