ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (16 / 42 paso)

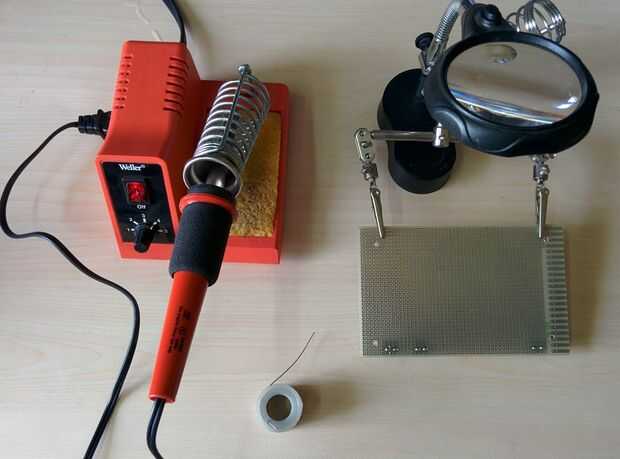

Paso 16: HARDWARE y soldadura

Antes de soldar debe aclarar sobre el poder y el Control Signal.Do no mezcla entre ellos. De lo contrario se fríe todo.

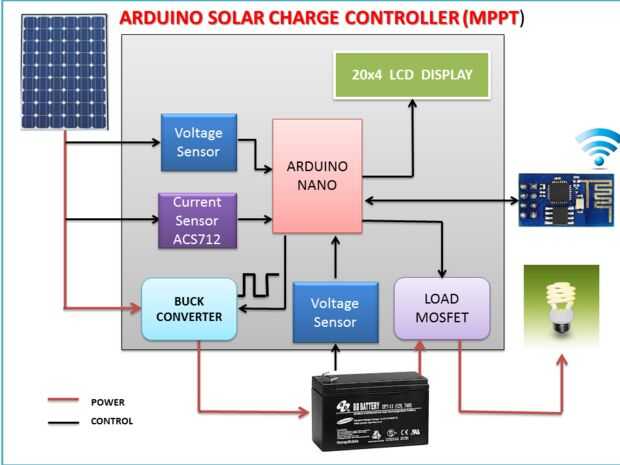

Señal de energía:

1. el panel Solar -> fusible -> sensor de corriente -> Mosfets Q1, Q2, Q3 > Inductor -> batería.

2 batería -> fusible -> carga -> Mosfet Q4

Señales de control:

1 señal de diferentes sensores para Arduino

2. señales de la Arduino a los controladores de Mosfet, LED, LCD

3. la señal entre el Arduino y ESP8266

Utilicé los cables rojos y negros espesor (0.5 a 0.75 mm cuadrados) para la energía y conexiones de tierra respectivamente.

Todos los alambres finos colores son para señales de control.

Consejos: Imprimir el formato PDF esquemas antes de soldar. Mantener frente a usted durante la soldadura para la referencia.
